Пошаговая инструкция для строительства своими руками русской печи

Преимущества и недостатки печи

Среди положительных качеств отопительного устройства отмечают следующее:

1. Дешевизна конструкции. Для возведения агрегата потребуется минимум материалов: красный кирпич, глина и песок.
2. Экономичность. Коэффициент полезного действия самого простого устройства превышает 60%, а КПД усложненной конструкции составляет более 80%.
3. Одинаково хорошо работает на различных видах твердого горючего.
4. Функциональность (приготовление еды, отопление, теплое спальное место).
5. Большая продолжительность работы печи позволяет протапливать ее раз в сутки.
6. Обладает терапевтическими свойствами. Пища готовится в ней, не контактируя напрямую с огнем и перегретыми газами. При этом сохраняется оптимальная температура для приготовления блюд. Благодаря перечисленным особенностям канцерогены с токсинами в пище не образуются. Что касается отдыха на лежанке, то шесть часов сна достаточно, чтобы с утра чувствовать себя бодрым и собранным.
7. Безопасность использования. Пламя горит глубоко в печи. Искры могут появиться лишь при сильном морозе.
8. Долговечность. Срок службы превышает 30 лет.
9. Интерьер комнаты с русской печью самобытен, не похож ни на какой другой.

Недостатки отопительного агрегата включают следующее:

1. Возможность использования лишь твердого топлива, которое медленно горит. Быстро прогорающее же требует много воздуха, что чревато возникновением пожароопасной ситуации.
2. Необходимость заготовки топлива.
3. Низкая теплоотдача.
4. Не подходит для многоквартирных домов из-за плохого дымооборота. При наличии лишь одного канала продукты горения будут выводиться из той печи, которую топят сильнее остальных, при этом другие агрегаты начнут дымить.
5. Чтобы полностью протопить устройство при наступлении холодов, понадобятся сутки.
6. Малейшие огрехи, допущенные при возведении агрегата, могут проявить себя во время эксплуатации.
7. Занимает много места в доме.
8. Необходимость избавляться от отходов.
9. Внизу воздух не прогревается. Однако на сегодняшний день возможно создание оборудования с нижним подогревом.

Виды конструкций, которые используются наши дни

Газовые, электрические и твердотопливные котлы являются основными отопительными приборами в загородных дачах и частных домиках. Некоторые ценители всего ультрасовременного используют в этих целях солнечные батареи. Но все равно большой процент жителей частного сектора используют для обогрева помещения старинную русскую печь.

До XIX века печки в деревенских избушках и даже в дворянских особняках представляли собой коробку для сжигания топлива с варочной поверхностью, лежанкой, иногда – духовкой. Для владельцев современного жилища, переполненного новомодной бытовой техникой, русская печь в интерьере – это больше украшающая деталь, чем практичная. Сегодня ассортимент конструкций расширился и представлен такими сооружениями.

Большой процент жителей частного сектора используют для обогрева помещения старинную русскую печь

В наше время печь выступает в роли декоративного элемента

1. «Голландка» – предназначена исключительно для обогрева комнат, представляет собой компактную одно- или двухъярусную вертикальную конструкцию с дымоходом. Этот вид редко встречается в современных зданиях по причине нецелесообразности (проще обогревать апартаменты с помощью центральной системы отопления – труб и батарей).
2. Русская печь в лежанкой – обязательный атрибут деревенской избы на Руси. Расположенная в нижней части сооружения топка обогревала верхнюю его часть, посредине расположена чугунная варочная поверхность. Дымоход в такой системе – канальный.
3. «Шведка» – усовершенствованный и упрощенный вариант традиционной русской печи, который характеризуется высокой эффективностью при условии экономии топлива. «Шведка» может быть оснащена варочной поверхностью, лежанкой, площадкой для высушивания продуктов (ягоды, грибы).

Каждый из видов можно построить «с нуля» или реконструировать устаревший вариант. Чтобы русская печь на 100 % выполняла свои функции, необходимо правильно расположить конструкцию.

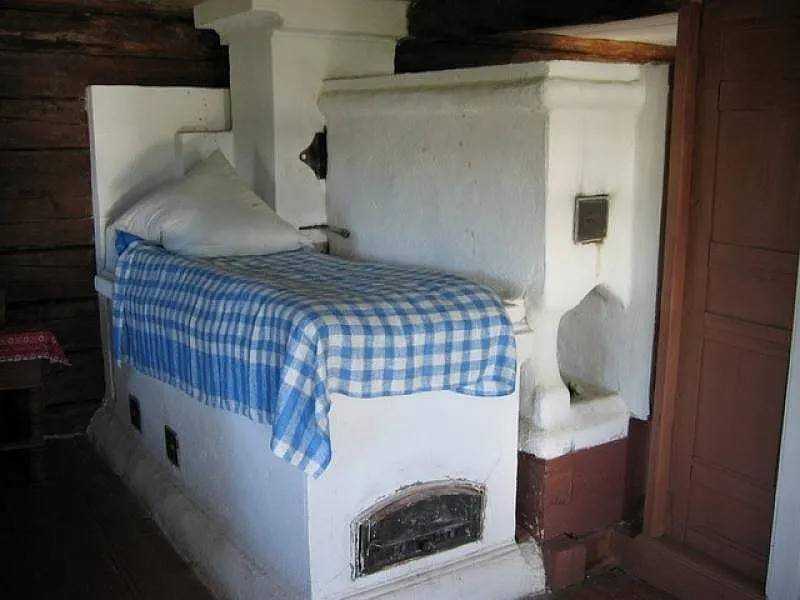

На печи можно оборудовать место для отдыха

Печь в интерьере кухни будет создавать уютную и теплую атмосферу

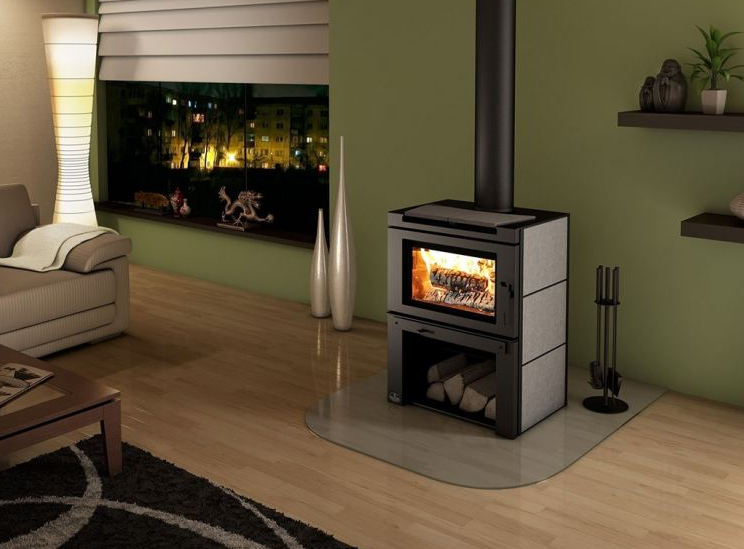

Имитацию печи можно сделать с помощью современного камина

Особенности печей в зависимости от их размещения

Огромное разнообразие конструкций русских печей объясняется тем, что еще сотню лет назад каждый мастер обладал собственными «секретами» и строил по своему представлению. Едиными оставались лишь главные характеристики, превращающие очаг в русскую печь: большая сводчатая топочная камера, толстые стенки, кирпичный дымоход.

Печь для дома

Наиболее традиционна, удовлетворяет потребности жильцов дома в тепле. Выполняет отопительную функцию, оборудована для варки блюд и выпечки хлеба, сушки вещей, заготовки грибов и фруктов на зиму. Имеет обогреваемую лежанку для сна.

Русская печь в интерьере современного дома

В уменьшенном эконом-варианте служит в качестве кухонной печки. Размеры в плане — от 1,5х2,5 м.

Печь для дачи

Русская печь для дачи строится по стандартной конструкции, близкой к домовой. Для домов, где не живут постоянно, этот тип очага слабо приспособлен, так как от простоя в работе может отсыреть и потребовать долгой сушки. Более приспособлены для таких условий другие виды печей – голландка или шведская.

Печь для гаража

Гараж для многих мужчин становится особенным местом, создающим личное пространство

Поэтому важно, чтобы в таком небольшом помещении зимой было тепло. К гаражной кирпичной печке не выдвигается требование долго поддерживать температуру, ведь в этом помещении не готовят пищу

Поэтому конструкция такой теплушки предельно упрощена, а размеры минимальны: 60х60 см в плане при кладке в 9 рядов.

Печь для бани

Банная печь не применяется для долгого отопления жилых помещений или приготовления еды, поэтому конструктивно отличается от домовой. Особенность – наличие обогреваемой каменки (емкости, куда загружают колотый камень стойкой к перепаду температур породы).

Печь для бани из кирпича

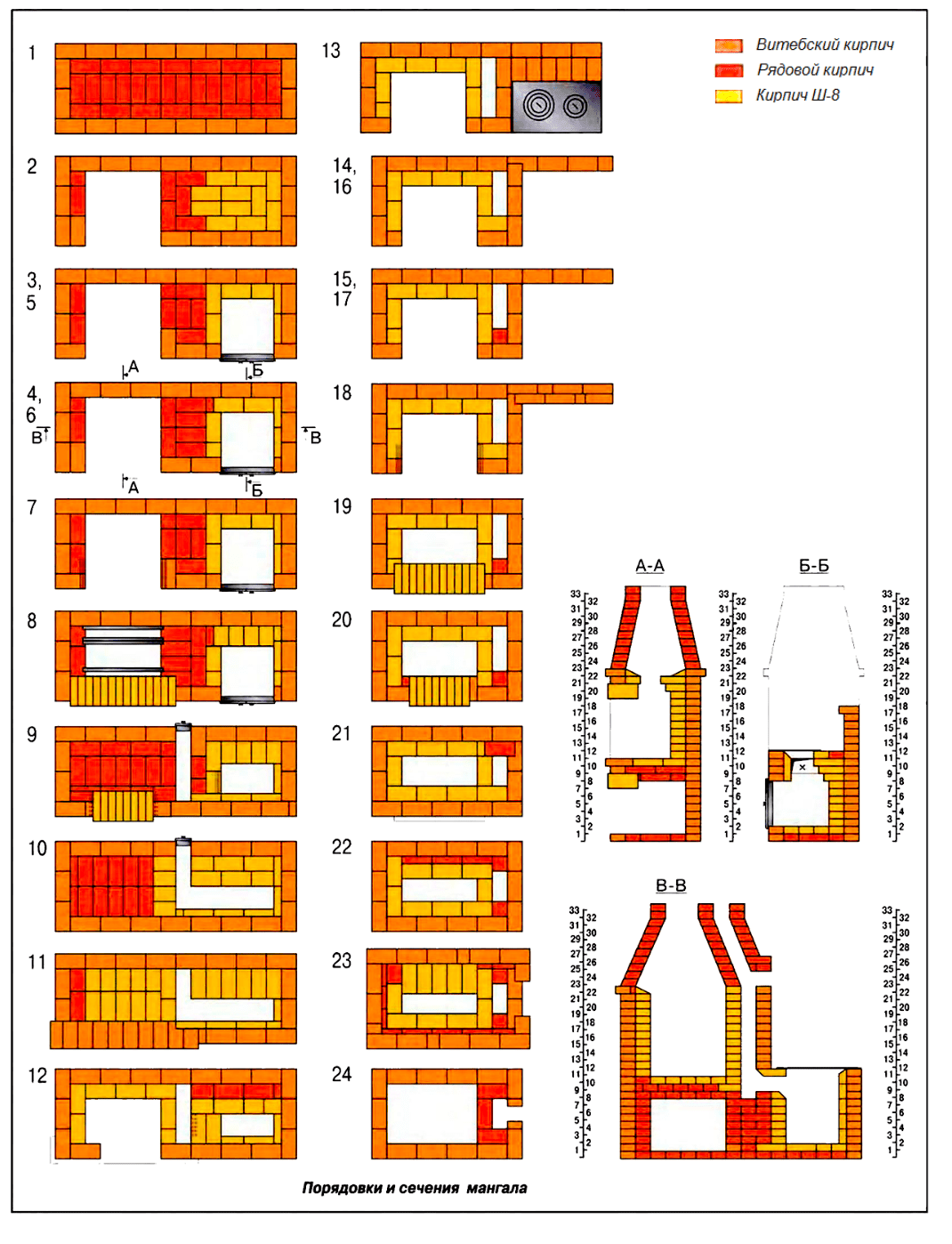

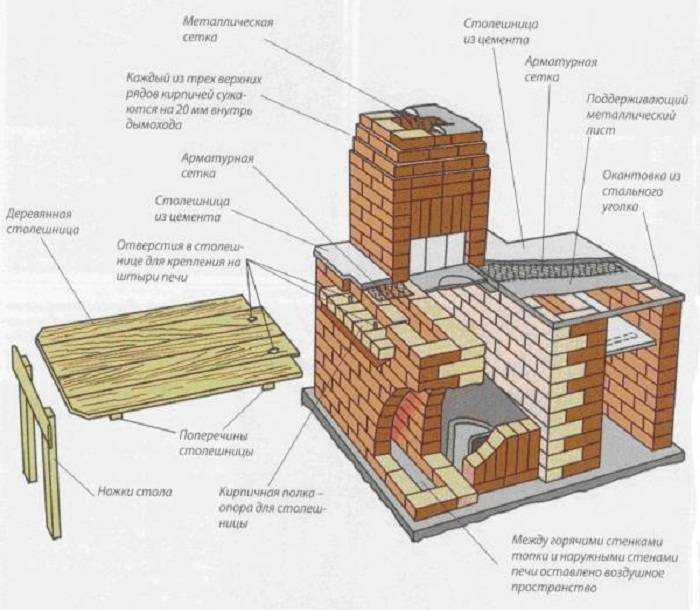

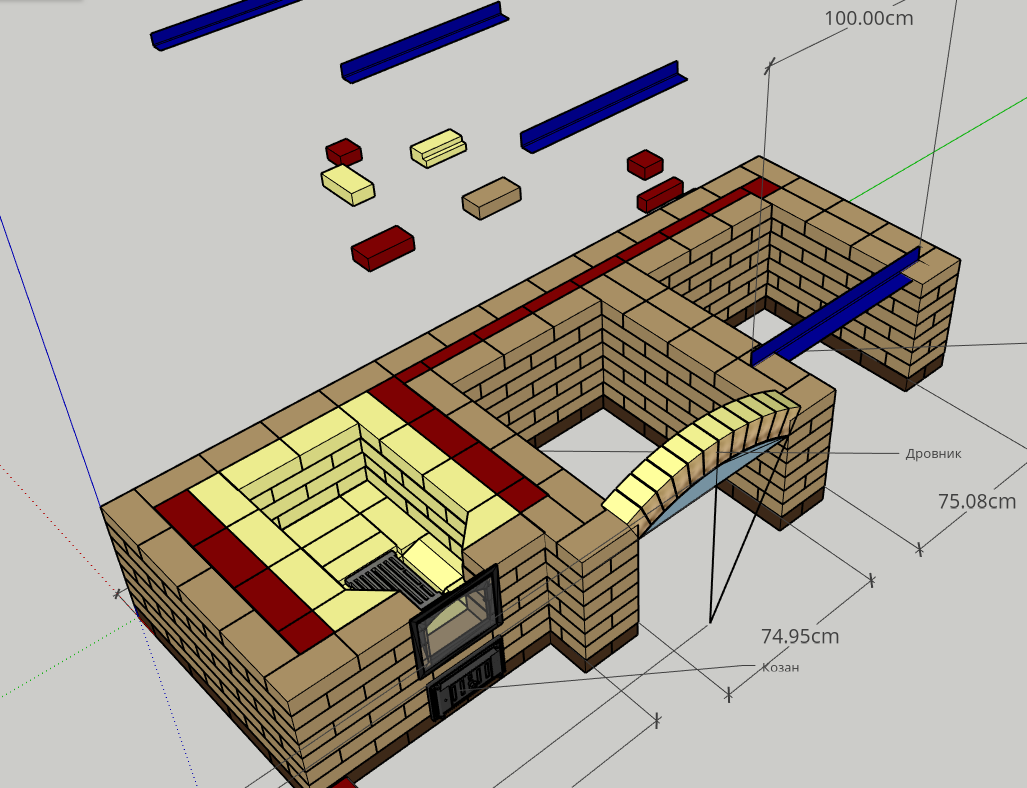

Печь для беседки

Желание возвести печку на открытом воздухе (в летней веранде, беседке или вообще отдельно стоящую) имеет под собой ряд рациональных обоснований. Прежде всего, хозяев интересует возможность быстро приготовить или разогреть еду с применением бесплатного сырья (отходов древесины, валежника).

Второй фактор: в жаркую погоду не хочется ради кухонных дел «включать отопление» в жилых помещениях. Нужно учесть, что во многих дачных домах большая печка отсутствует ради экономии места.

Уличная печь

Отдельно стоящую на улице печь отличает такое качество, как неприхотливость к воздухообмену. Для этих очагов не так критична угроза, что по дому распространится угарный газ. Отсюда менее строгие требования к наличию тяги, качеству кладки или возникновению трещин. Поэтому нередко подобным образом устраивают тепловые установки вообще без дымохода с открытыми решетками для шашлыка или гриля, а также коптильные камеры, выделяющие большой объем дыма.

Русские печи в интерьере

Печь в интерьере имеет большие преимущества по сравнению с камином: она сохраняет и отдает тепло длительное время, ее не нужно часто разжигать.

Многие модели красивых русских печей отличаются особой экономичностью и удобством в эксплуатации. Не взять на вооружение такой «чудо-агрегат» просто невозможно. Учитывая, что продуманный дизайн существенно меняет атмосферу в доме.

Особенности конструкции

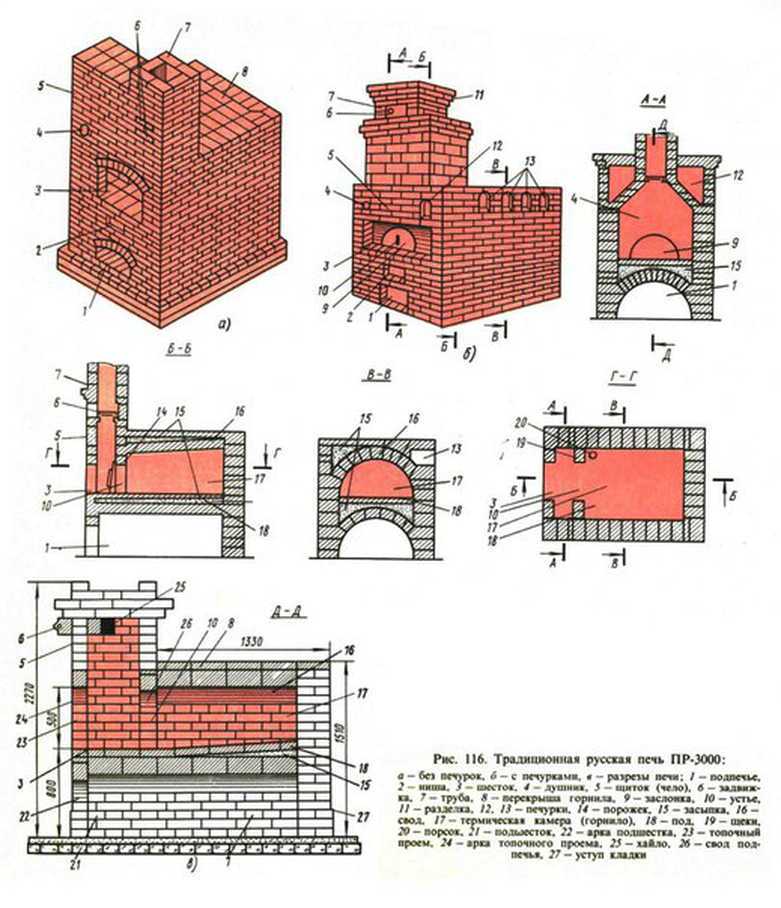

Русскую печь легко узнать по конструктивным особенностям: традиционно она имеет лежанку (полати), достаточно массивна, нередко с многочисленными полочками для различной кухонной посуды. Варочная камера при этом располагается в глубине печи, поэтому требуется специальный ухват и сноровка, чтобы готовить в ней еду. Основанием служит опечек, заслонок для дыма обычно две. Между варочной камерой и устьем располагается газовый порог, стенка, благодаря которой продукты сгорания задерживаются под сводом и утилизируются более полно.

Второй важный элемент конструкции – притопок. Он может быть совершенно обычным или же совмещаться с камином.

Также все печи можно классифицировать и по размеру конструкции:

• маленькие;
• средние;
• большие.

Плюсы и минусы

Печка, передающая старый русский стиль, станет эффектным дополнением для многих интерьерных композиций. С точки зрения экономичности и функциональности этот вариант отопления также имеет множество достоинств:

• Долгое остывание;
• Хорошее сбережение тепла;
• Высокий уровень КПД;
• Продолжительный срок эксплуатации;
• Безопасность конструкции.

Впрочем, и о недостатках стоит упомянуть. Самый серьезный минус – это выделение тепла выше, чем 1 м от пола. Однако некоторые усовершенствованные конструкции, предполагающие монтаж специального канала дымооборота, позволяют прогревать и пол.

Также печь как отопительный прибор требует конкретного типа сырья. Дрова нужно найти, закупить, доставить и организовать место для хранения. Расход топлива в моделях любого типа достаточно высок. Стоит учитывать тот факт, что далеко не в каждый интерьер сможет вписаться печной проект в этническом направлении.

Нужно ли делать фундамент под печь?

Установка печи в деревянном доме может предполагать наличие фундамента. Однако под печку из металла капитальное основание требуется лишь в том случае, если ее вес превышает 750 кг. Обычно печи из стали весят намного меньше (до 300-400 кг). Но если оборудование обкладывается кирпичом, то вес всей конструкции будет очень внушительным.

При весе печи до 80 кг фундамент не нужен, прибор должен быть установлен на прочное негорючее основание.

Еще один способ определить, нужен ли фундамент, – проконсультироваться у профессионального печника. Делать это нужно еще на этапе проектирования деревянного дома, поскольку фундамент для печки возводится во время создания фундамента для дома. Если здание уже построено, то напольное покрытие в месте установки придется разобрать. После этого потребуется вынуть грунт и сделать основание под печь.

Чтобы правильно выбрать фундамент, необходимо учесть следующие факторы:

• стоимость материалов, степень сложности монтажных и подготовительных работ;
• тип грунта: песчаный, глинистый, чернозем;
• вес печи и площадь, занимаемая ею.

В зависимости от всех перечисленных моментов, выбирают один из типов фундамента:

• свайный,
• бетонное основание.

Наличие прочного фундамента позволяет минимизировать вероятность перекоса печи, а значит, приводит к увеличению срока ее службы.

Лучшие печи для русской бани на дровах

Известно несколько методик, как построить из кирпича стационарный очаг для бани. Отличаются они способами отвода от печи продуктов горения.

Печь «по-черному»

Самая старая конструкция предъявляет минимальные требования к качеству материалов. Курная печь не имеет дымохода. Продукты горения выходят прямо в помещение, наполняя его густым дымом и копотью. Из бани дым выходит наружу через верхнюю щель над дверью. Несмотря на все недостатки, конструкция имеет и плюс: самую высокую теплоотдачу. Вдобавок дым дезинфицирует помещение и изгоняет насекомых-паразитов.

«По-серому»

Серая печь появилась как развитие черной. В кровле над очагом делают отверстие и выводят в него деревянную трубу. По такому же принципу выходит дым в передвижных юртах кочевников.

В наши дни «серый» способ практически не применяют, за исключением случаев, когда недостаточно опыта для качественной кладки или хочется сэкономить на материалах.

Принцип простой: сначала дожидаются полного сгорания дров, закрывают дымовое отверстие и после этого используют баню по назначению.

«Белая» печь

Это стандартная конструкция с выводом продуктов сгорания через термостойкий кирпичный дымоход. Такая печь отличается от предыдущих вариантов:

• хорошей тягой;
• отсутствием топочного газа внутри помещений;
• защитой от летящих искр.

Лучшие печи для русской бани на дровах – именно такие.

Как построить своими руками

Чтобы устроить в бане кирпичную печь с каменкой, выбирают место в парной с учетом размеров. Самые распространенные варианты – 3,5х4 кирпича (в плане 89х102 см) или 4х5 кирпичей (102х129 см). Обязательно обеспечивают противопожарный отступ от стенки печи до горючих конструкций бани не меньше 40 см. Топочную дверцу обычно выпускают в предбанник.

Стоимость строительства

Потребность в кирпиче на очаг с каменкой:

• В парилку площадью до 4 м2 – 650 шт.
• Парную с предбанником площадью 5 м2 – 850 шт.
• Помещение до 6 м2 – 1100 шт.

При средней цене за единицу в пределах 22-25 рублей цена материала для кладки составит 16-28 тыс. руб. Шамотный кирпич для топки (30 шт.) – 2 тыс. руб. Комплект печного литья – 25 тыс. руб. Итого расходы на закупку 43-55 тыс. руб.

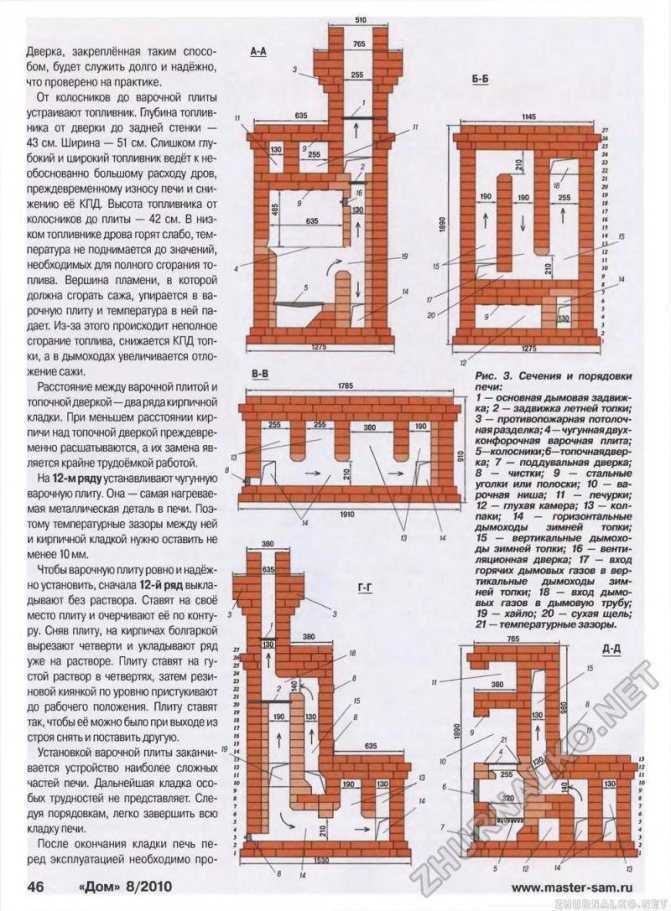

Порядовка и фундамент

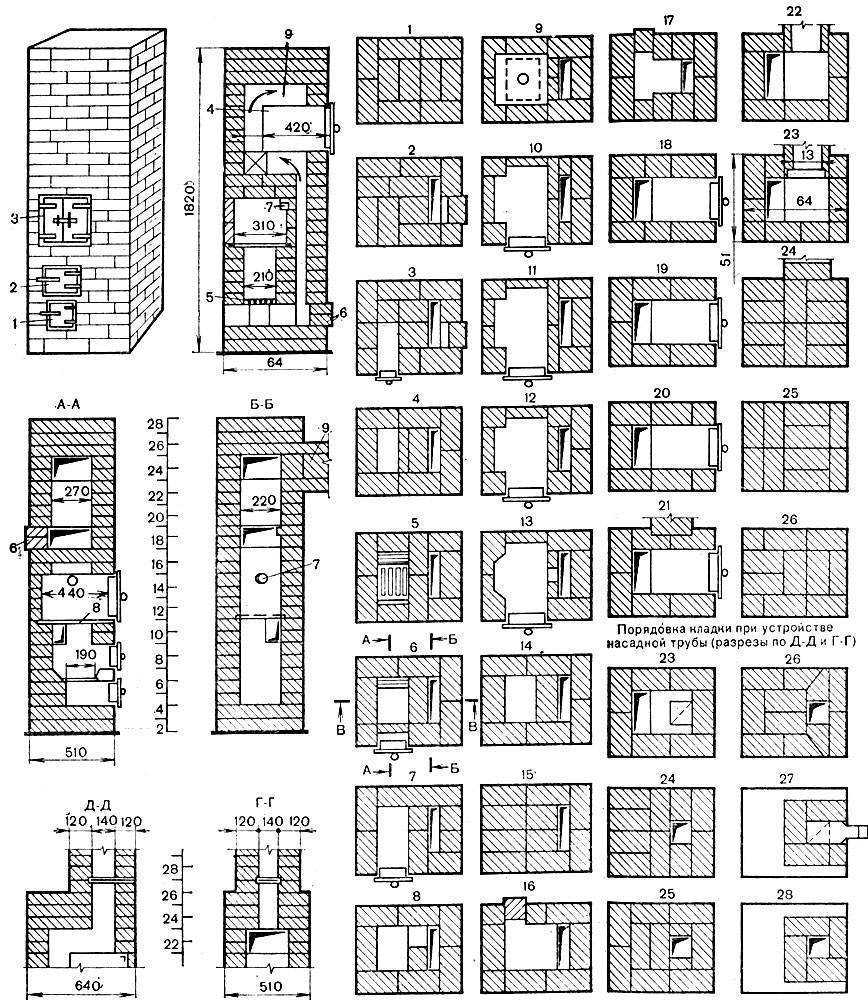

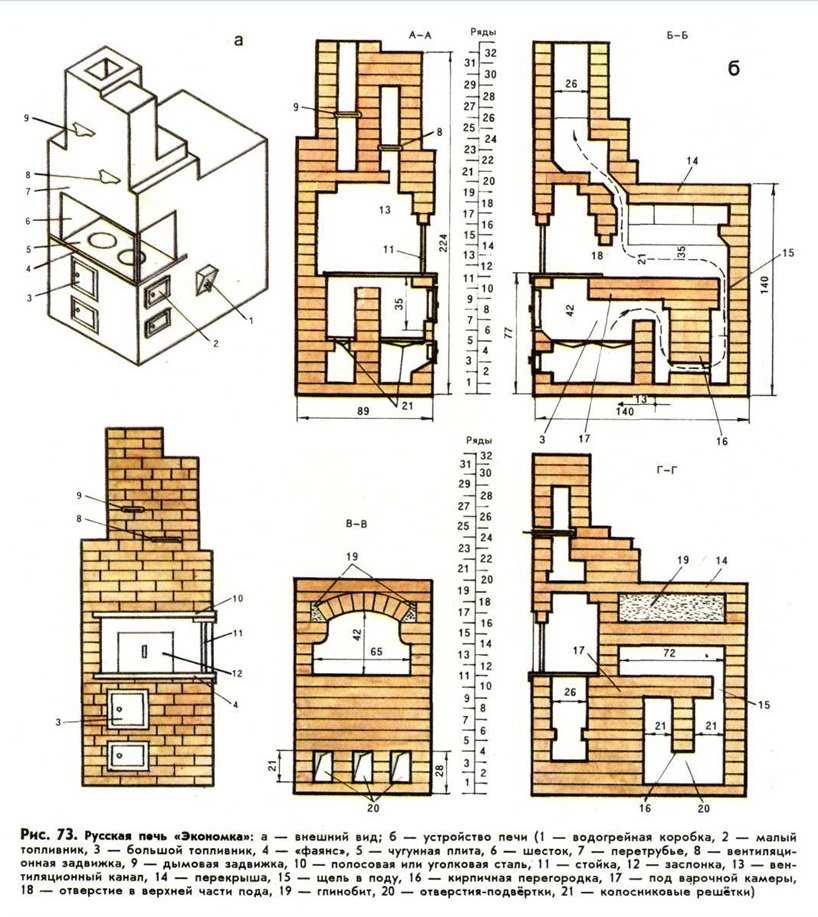

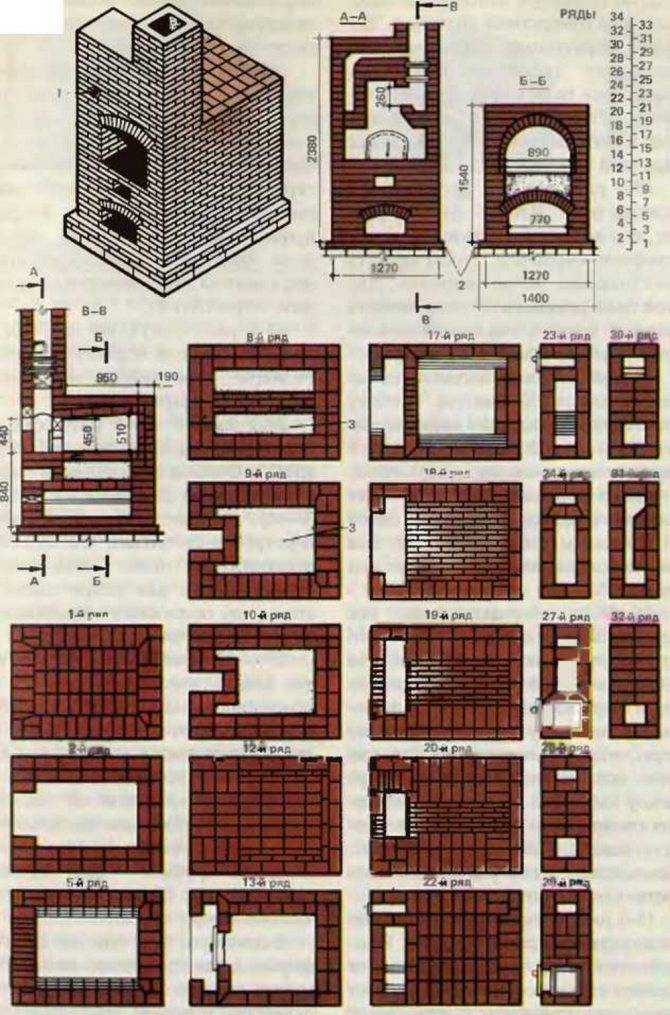

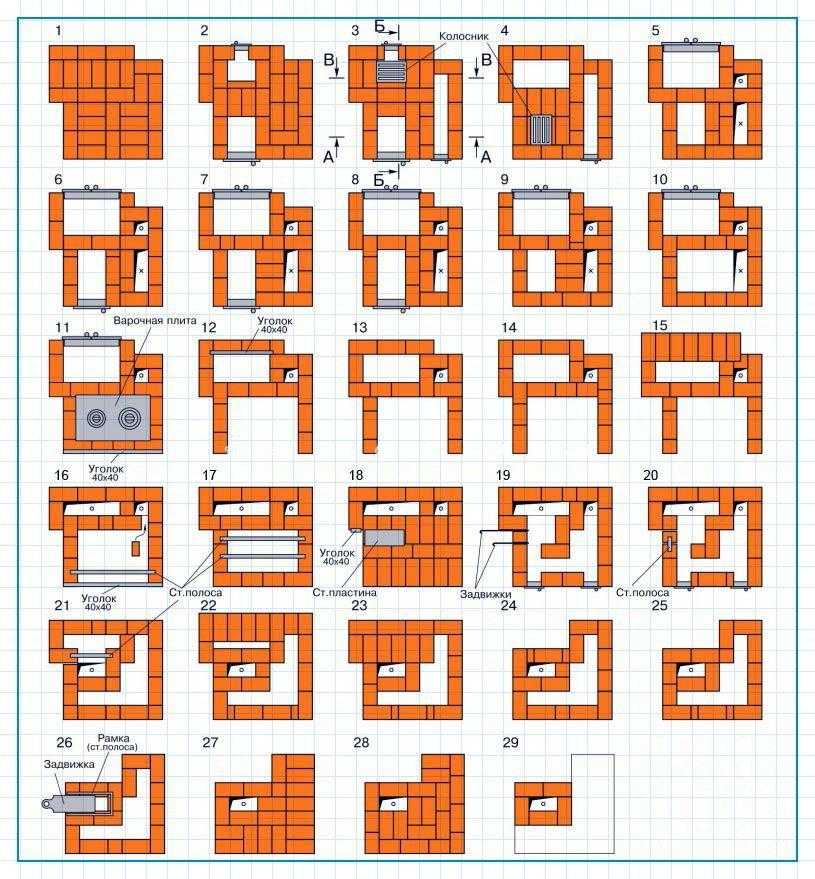

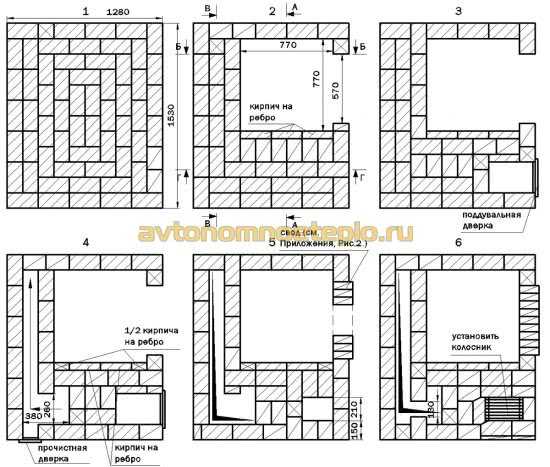

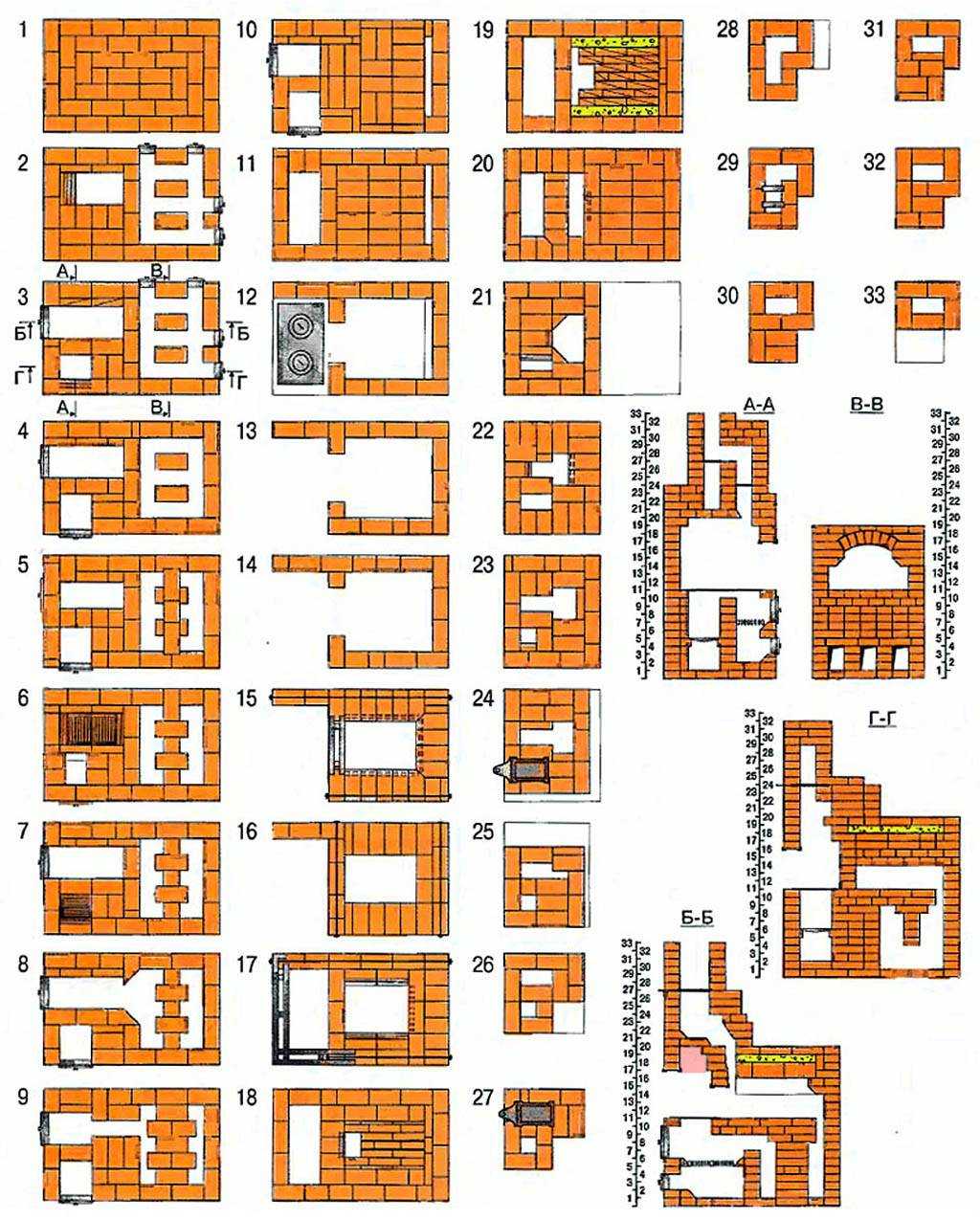

Схема-порядовка печки с лежанкой

Основной этап строительства занимает правильный расчет необходимых инструментов, стройматериалов и фурнитуры. От точности чертежа будет зависеть срок службы печи и её экологическая безопасность.

Фундамент, используемый при возведении русской печи, может быть нескольких типов:

бутобетонным, кирпичным, состоящим из железобетонных блоков габаритами 40 см /20 cм / 20 cм – или же может быть монолитно-армированным.

Поэтапное возведение фундамента русской печи выглядит следующим образом:

• Правильное рытье котлована под фундамент печи габаритами, соответствующими размеру основания печи, с прибавлением запаса в 20 см с каждой из сторон;
• Фильтрующая подушка, необходимая для правильного функционирования печи, создается путем укладки на дно ямы слоя влажного песка. Песок трамбуется до ого момента, пока не перестанет оседать;
• Сверху на него укладывается три последовательно трамбующихся слоя – щебёнки и среднего размера куски битого кирпича, тонкий слой песка. Вся подушка покрывается 10-сантиметровым горизонтом щебня, также максимально сильно трамбующимся.
• Щебень обязательно покрывается слоем гидроизоляции, состоящим из брезента или рубероида;
• Фанерная опалубка устанавливается в сам котлован. Здесь пригодится «запасное» расстояние между опалубкой и котлованом шириной около 10 см. Чтобы дерево или фанера не вытянули влагу из раствора, доски увлажняют и укрепляют подпорками;
• В опалубку заливается 5 см цементного раствора, во время высыхания которого происходит вязка металлической сети под строгой геометрической ровностью. При этом концы прутьев не должны доставать до опалубки 1 – 2 см;
• Происходит замешивание стандартного бетонного раствора, в котором участвуют цемент, песок и щебень в пропорциях 1 : 3 : 5 — в несколько слоев. Каждый слой трамбуют с помощью вибропресса или вручную. Здесь требуется идеальная ровность заливки, проверяющаяся и контролирующаяся по строительному уровню, от которой зависит долговечность будущей печи.
• Залитый печной фундамент покрывается слоем гидроизоляции и оставляется до полного высыхания.

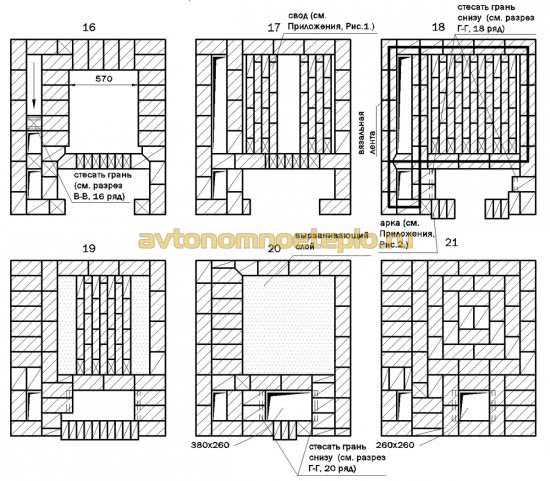

Следующим этапом идёт самый трудный процесс возведения русской печи с лежанкой – специфическая порядовая кладка. С нею легко справляется профессиональный печник, но у новичка-строителя могут возникнуть определённые трудности, поэтому стоит вкратце рассмотреть все уровни кирпичной порядовой кладки.

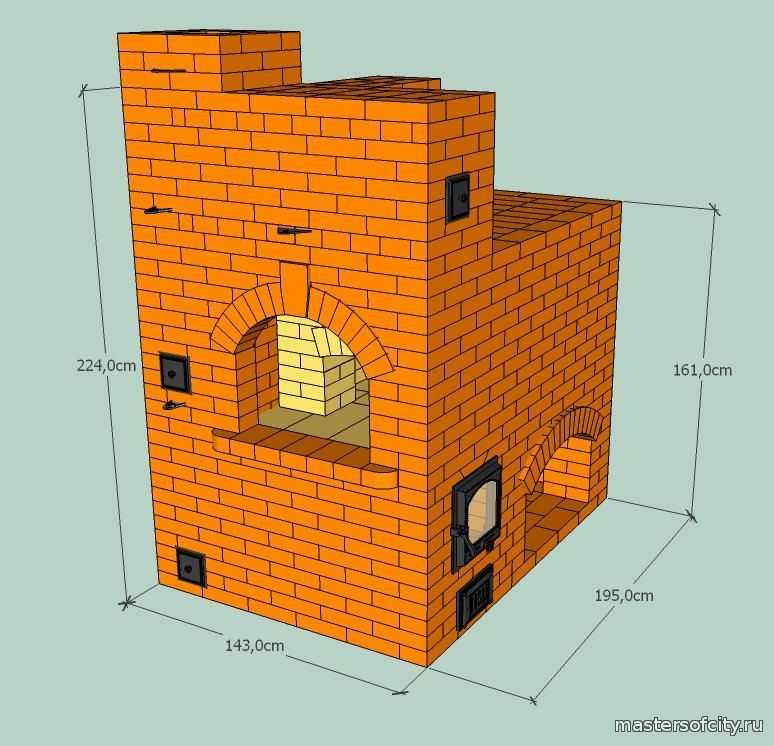

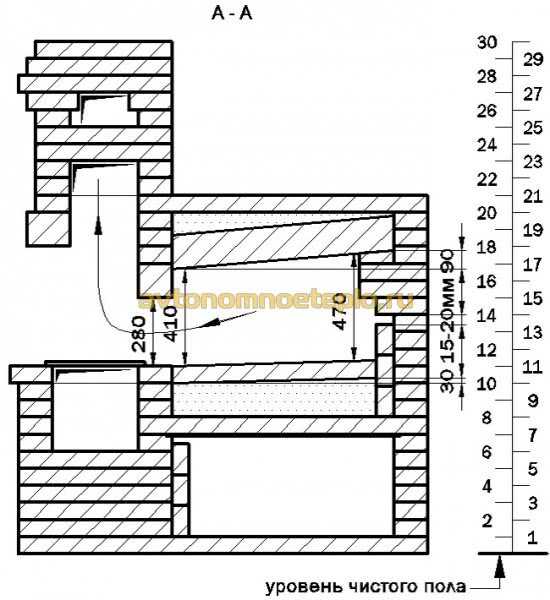

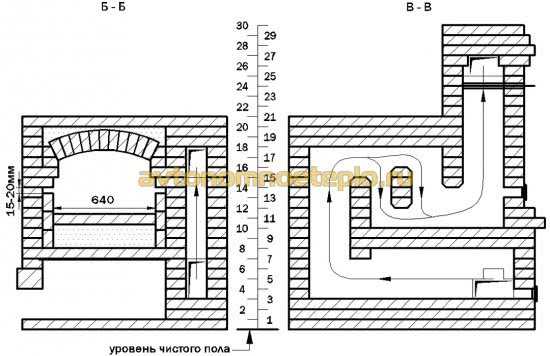

Общие размеры печки с лежанкой

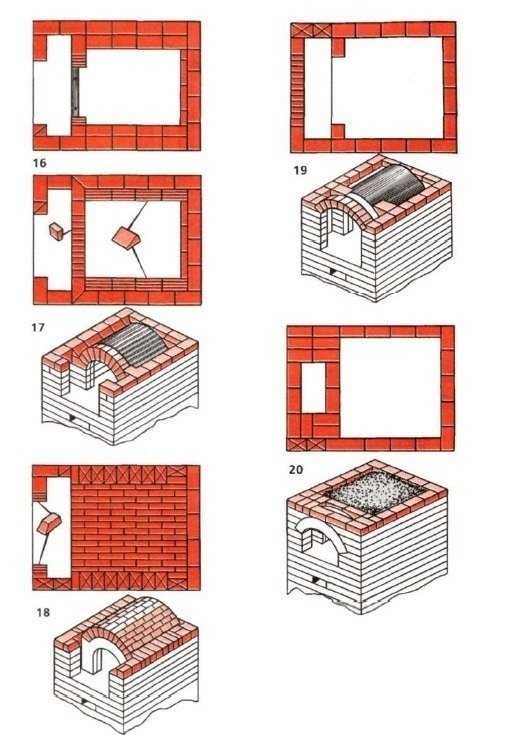

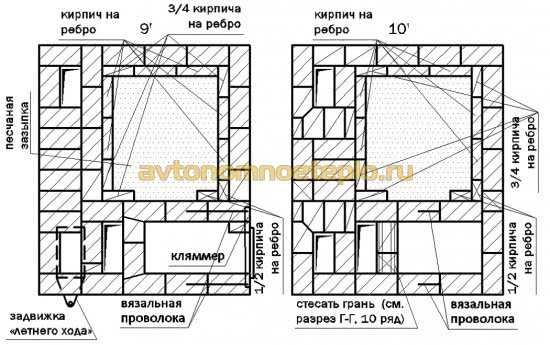

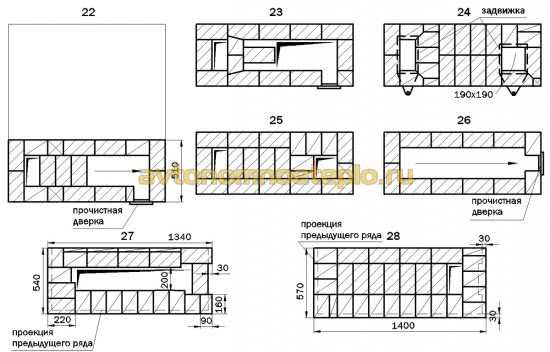

Выкладывание первого ряда является самым ответственным этапом возведения печи, от него зависят устойчивость и прочность будущей конструкции. Укладывание шанцов – двухрядных кирпичных стен – происходит с маленьким интервалом под непрерывным контролем строительного уровня. Аналогично выкладывается второй ряд, а в следующем – третьем – происходит монтаж дверцы поддувала.

Четвёртый ряд укладывается аналогично третьему, с соблюдением правильной перевязки швов – на этом ряду уровень кладки сравнивается с высотой дверцы. Здесь же происходит установка  трех дверок, используемых для прочистки  печи.

В пятом ряду дверца поддувала перекрывается, происходит закладка горизонтальных каналов топливника и футеровки.  Следующим рядом также происходит возведение футеровки, уровень кладки сравнивается высотой прочистных дверок. Теперь происходит установка колосниковой решётки.

Собственно, возведение футеровки продолжается до тринадцатого ряда. На седьмом ряду производится создание опускных, подъёмных и глухих каналов (колпаков). В 10-11 ряду происходит и перекрывается установка дверки топочной камеры. Здесь также формируются четыре канала для подсоса воздуха, хайло и его глухой канал.

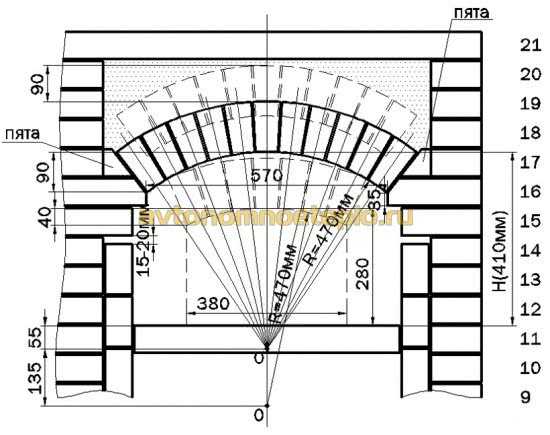

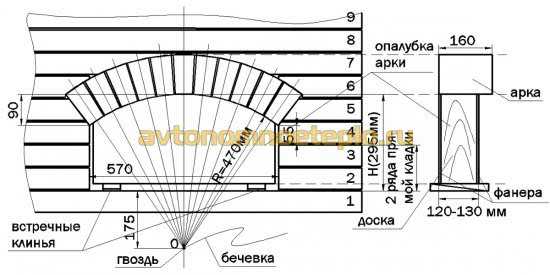

На 12 ряду футеровка начинает образовывать свод, продолжается формирование хайла топки, и закрываются глухие каналы и перекрываются подсосные.

13 ряд окончательно перекрывает все каналы и топливную камеру.

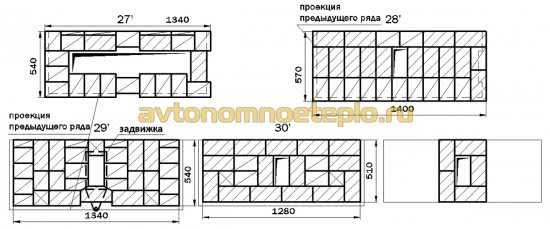

14 ряд продолжает создавать перекрытие, 15 ряд формирует входной вертикальный канал, устраивается бортик. С 16 по 20 ряд набирается вертикальная труба дымохода, на 21 ряду устраивается задвижка.

Теперь следует ознакомиться с хорошими советами по вопросу о том, как построить печь с лежанкой своими руками.

Дизайн маленькой кухонной комнаты с печью

Старые печи в сегодняшнем стиле интерьера можно намного выгоднее обставить

Для этого необходимо обратить собственное внимание на детали: палитра цветов, освещение и грамотное применение пространства. Зрительно сделать площадку шире смогут помочь светлые оттенки – белый, айвори, бежевый цвет. Чтобы пространство не казалось нудным и однообразным, можно разбавить его яркими деталями

К примеру, украшать русскою печь многоцветной мозаикой, навесить гардины с великолепным рисунком. Сделать меньше кухонные размеры с печью может излишество рисунков

Чтобы пространство не казалось нудным и однообразным, можно разбавить его яркими деталями. К примеру, украшать русскою печь многоцветной мозаикой, навесить гардины с великолепным рисунком. Сделать меньше кухонные размеры с печью может излишество рисунков.

Освещение в маленькой кухонной комнате должно быть центральным (люстра) и здешним (над зоной для работы). Лучше применять лампы холодного накаливания, так как их белый цвет выигрышно делает пространство шире. И завершальный момент – правильное применение площади: мебельное расположение, печи. В малогабаритной комнате недопустимо применение неудобных гарнитуров мебели.

Старые печи в сегодняшнем стиле интерьера можно намного выгоднее обставить

Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

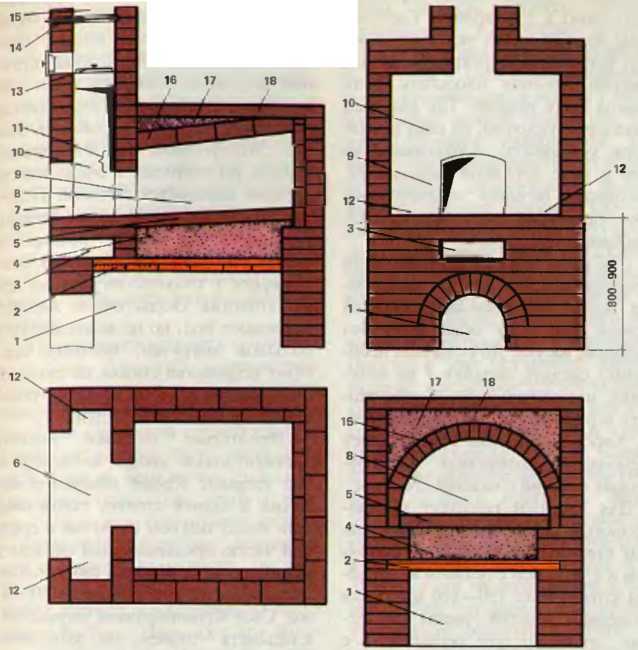

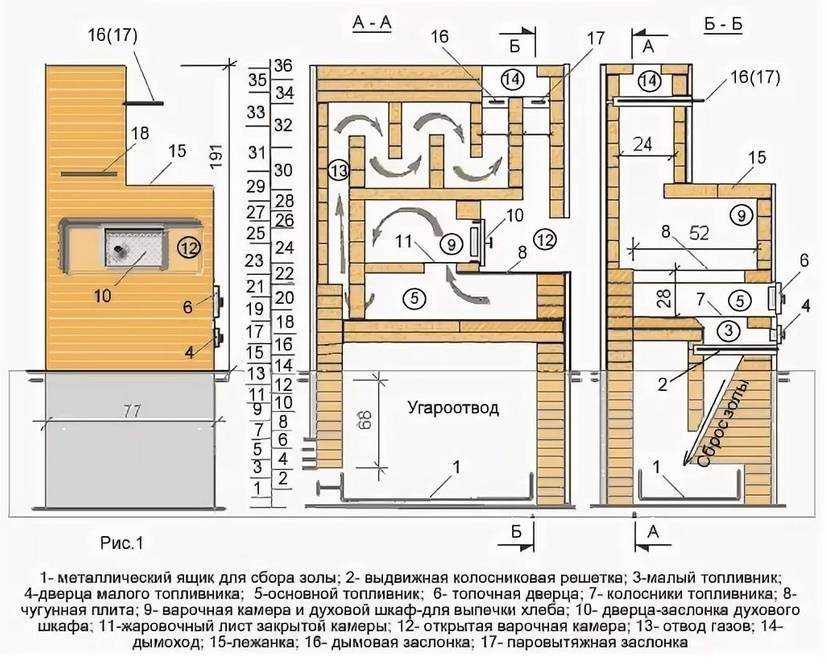

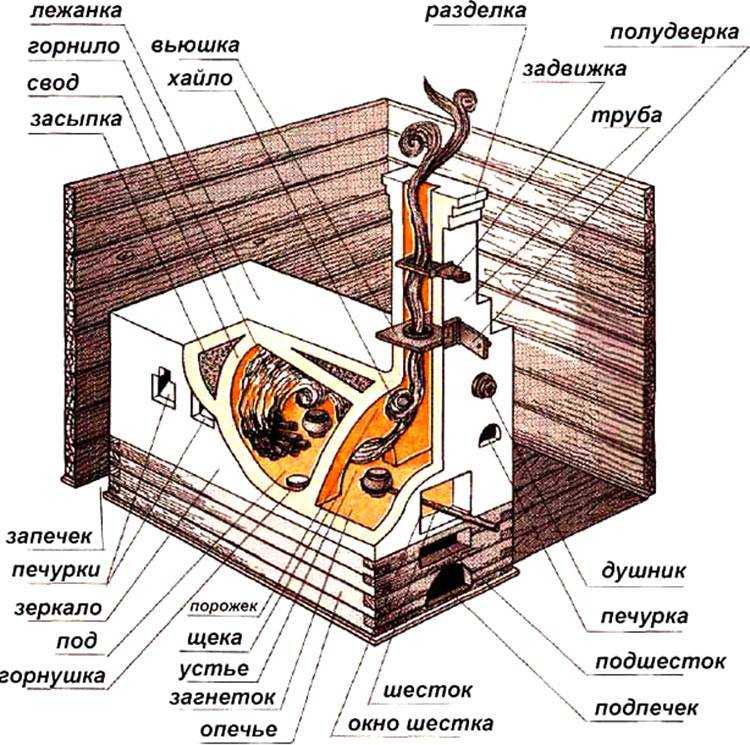

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Русская печь — аргументы «за» и «против»

Мы постараемся облегчить выбор читателю и  перечислим основные достоинства и недостатки русской печи. Дополнительно следует учесть, что современные конструкции избавлены от большинства недостатков классической русской печи.

Величина КПД

Если пользоваться упрощёнными методиками, общеупотребляемыми формулами, то для русских печей, величина коэффициента полезного действия (КПД) находится в пределах 25-30%. Но почему-то забывают об официальных натурных испытаниях, проведённых Наркомземом СССР в далёком 1927 году.

По результатам измерений среднее значение получилось равным 68%.

После объявления конкурса на улучшение конструкции печи, ряд образцов, созданных Подгородниковым, Грум-Гржимайло, представителями ВТИ показали на испытаниях значения КПД в пределах 80%. Правда научного объяснения тому, как он достигается, не смогли дать до сих пор.

Здоровый сон

Сон на полатях обеспечивает эффект аналогичный создаваемому электроодеялами, которое автоматически подстраивается по физиопараметрам, но многократно его превосходит.

Пожарная безопасность

Легенды о том, что конструкция опасна в пожарном отношении, появились с учётом частых пожаров в допетровской и петровской России.

Если поднять официальные результаты причин пожаров, которые были получены князем Ромодановским в ходе следствия, проведённого по личному указу Петра I, то причина оказалась совсем не в конструкции печей. Цитата приведена ниже:

К концу царствования Петра I массовые пожары фактически сошли на нет, а при царствовании Екатерины II Россия по этому показателю смогла превзойти Европу. У нас пожаров было меньше.

Другие плюсы и минусы

Достоинства:

• недорогие материалы для кладки – достаточно песка, специальных сортов глины, керамического кирпича;
• экономичность – простейшая классическая модель русской печки обладает КПД от 60%. Современные усовершенствованные конструкции значительно более производительны – 80% (в отдельных случаях, даже выше);
• функциональность – согревает, готовит пищу, обеспечивает возможность полноценного сна;
• всеядность – способна, с сохранением параметров, работать практически на любых видах твёрдого топлива;
• простота эксплуатации – достаточно одной топки в сутки;
• безопасность – огонь горит достаточно глубоко в топке, поэтому вероятность выпадения углей и искр почти нулевая.

Недостатки:

• Русская печь рассчитана для работы исключительно на твёрдом топливе медленного горения. Газообразное, жидкое топливо требует для горения значительных объёмов воздуха, сделать это в русской печи невозможно. Попытки установки форсунки с подачей мазута в горнило, установка газовой горелки – это реальные предпосылки к взрыву.
• В процессе горения возникает значительное количество твёрдых отходов (зола), требующих утилизации.
• Конструкция очень тяжёлая, формирует сосредоточенную нагрузку вертикально вниз, поэтому их установка в многоэтажных зданиях невозможна.
• Имеет существенные габариты, что сокращает полезную площадь помещения.
• Вяло организованный дымооборот практически исключает возможность подсоединения нескольких дымников к одной трубе. Если одну печь будут топить сильнее остальных, она вытеснит дымы остальных из общего дымохода, независимо от тяги. Последние начинают дымить. Это является причиной, исключающей их использование в многоквартирных одноэтажных домах.
• Очень долго прогреваются.
• Вероятность автоматизации исключена.

Мнение эксперта Алексей Гаврилов Специалист по кухне барбекю и оборудованию

Классическая печь данной конструкции фактически не греет в сторону пола. Внизу помещения образуется слой достаточно холодного воздуха. Версии, созданные в последние годы, подобного недостатка лишены, так как имеют и нижний подогрев.

Немного истории

Русская печь — это не только исторически народный элемент мебели и декора русского дома, но и инженерный шедевр. Ее изобретение относится к V-VII вв. н.э. и связано с появлением кирпича и людей, мастерски владеющих огнем.

Пироговая — первая русская печь, появившаяся в древней Руси, обладала не только функцией приготовления пищи, но и обогрева жилого помещения. В процессе развития и совершенствования конструкции русской печи появляется полный цикл теплоснабжения для дома – от подогрева воды до обогрева различных помещений.

В 19 веке начинается массовое использование каменных печей, а в ХХ веке многоэтажные дома делают русскую печь непрактичной. Однако в последние годы, русская печь стала вновь популярна благодаря своей уникальности и актуальности в современных условиях.

Современная русская печь – усовершенствованная версия древней инженерной конструкции, которой присуща нагревательная, печная и каминная функции. Она стала неотъемлемой частью оформления загородных домов в стиле «русский традиционный».

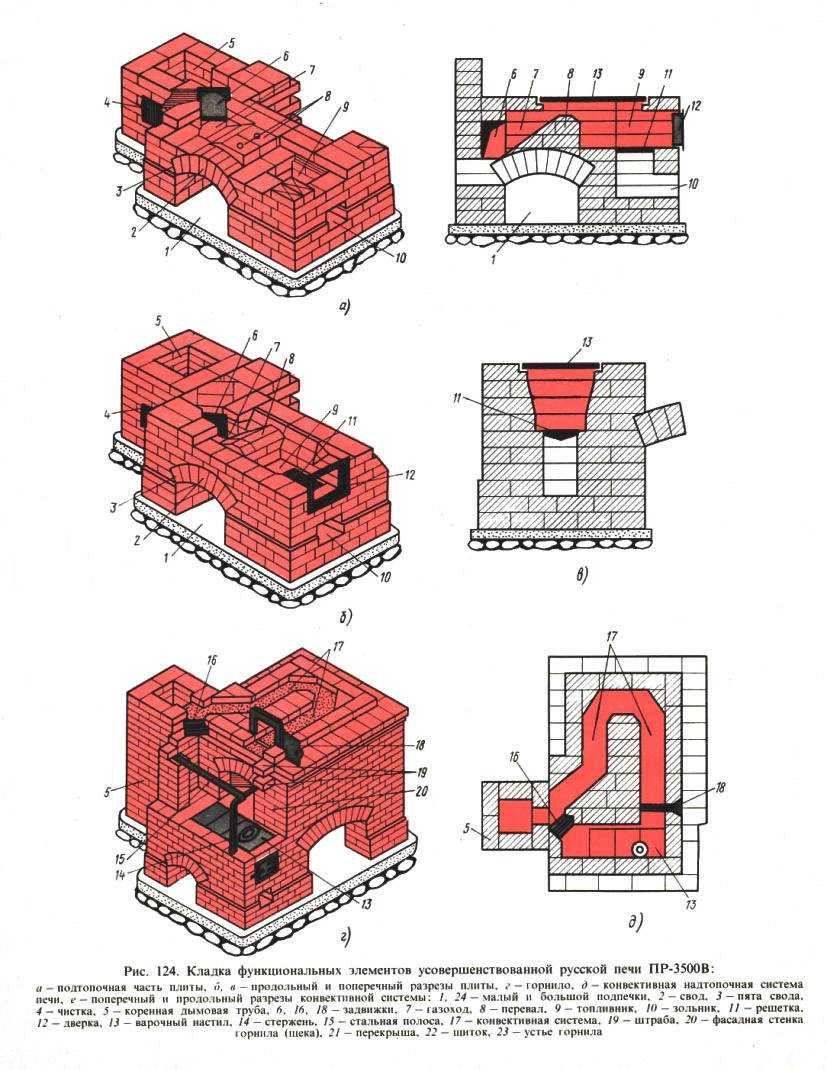

Конструкция и функциональные возможности

В древние времена подобная конструкция использовалась в каждом доме, но даже тогда одинаковые печки найти было очень сложно. В зависимости от желания хозяев, печные мастера изготавливали индивидуальные образцы. Но принцип действия оставался неизменным:

1. Внутрь помещали твердые виды топлива.
2. Тепло перемещалось в дом.
3. Отведение дыма – через трубу.

Это по-прежнему основные составляющие традиционной русской печи с лежанкой.

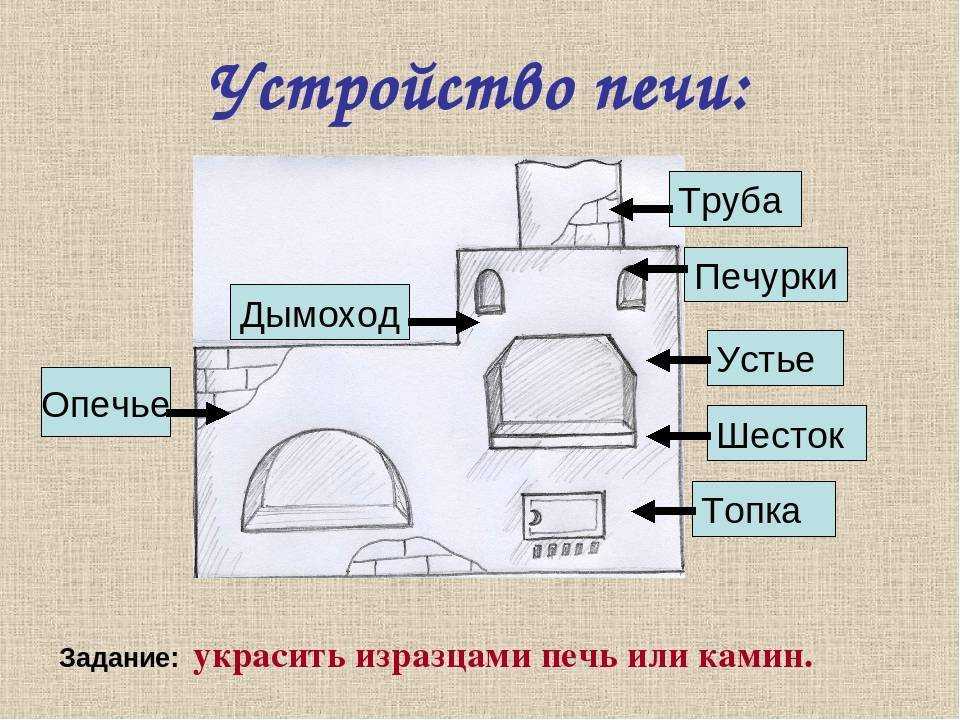

Чтобы понять, каким образом функционирует этот обогреватель, необходимо изучить его устройство.

Современные модели претерпели некоторые усовершенствования и доработки, но основные компоненты конструкции остались неизменными:

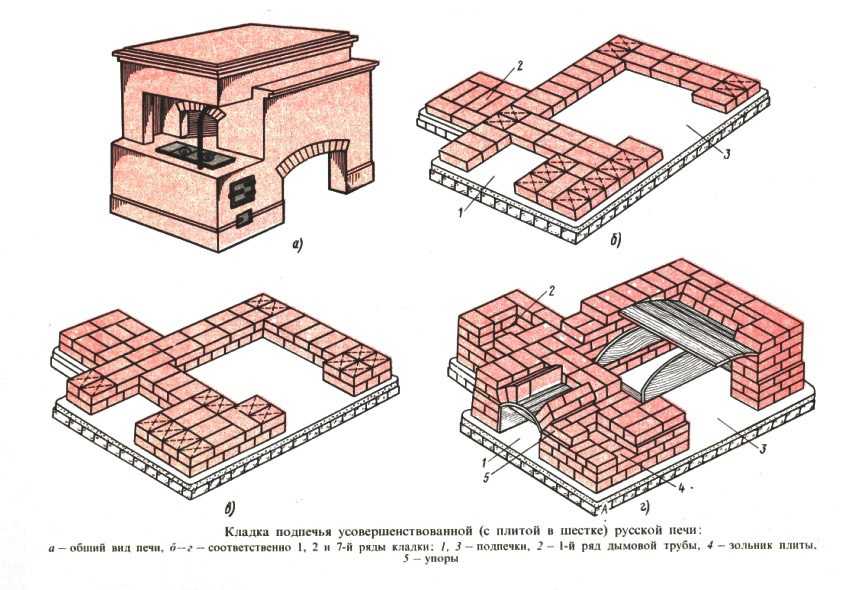

1. Подпечье – это пространство, находящееся под подом сооружения. Обычно его приспосабливают для складирования древесины. В современных моделях это пространство используется в качестве жилища для домашних питомцев.
2. Подшесток – емкость для хранения различной посуды. Кладка изготавливалась из дерева.
3. Шесток – это небольшая площадка, расположенная около устья. На нее можно поставить посуду, которая вытаскивается из горнила. Иными словами, это место для совершения последующих действий с горячей посудой.
4. Печурка – углубление в стенках, выполненное из кирпича. Необходимо для лучшего теплообмена. В это углубление также можно ставить различную посуду или кухонные инструменты, которые находятся под руками.
5. Устье представляет собой отверстие между щеками, через которое внутрь печи помещается сгораемое топливо.
6. Щеки – фасадная стенка горнила.
7. Горнило – топка.
8. Порожек представляет собой часть устья. Располагается сверху до свода. Предназначается для удерживания газов под сводом, таким образом распространяя большое количество тепла.
9. Свод – это основная часть горнила. Этот компонент печи очень часто раскаляется, а потому разрушается. На свод можно класть различные материалы с большой теплоемкостью. Располагается сразу под лежанкой.
10. Под – это часть горнила (его дно) – место, куда кладутся дрова.
11. Перекрышка – последний слой кирпичной кладки. Именно на этом месте делают лежанку.
12. Хайло предназначено для выпускания газов через трубу. В него желательно поставить качественный засов, который можно перекрывать в любое время.

Основное правило сооружения печи – конструкцию необходимо поставить на хороший фундамент, а также удостовериться, что расстояние между печью и стеной было не меньше 17 см.

Примерные габариты печи:

1. Ширина – 142 см.
2. Длина – 213 см.
3. Высота – 178 см.

Размеры могут варьироваться по желанию мастера.

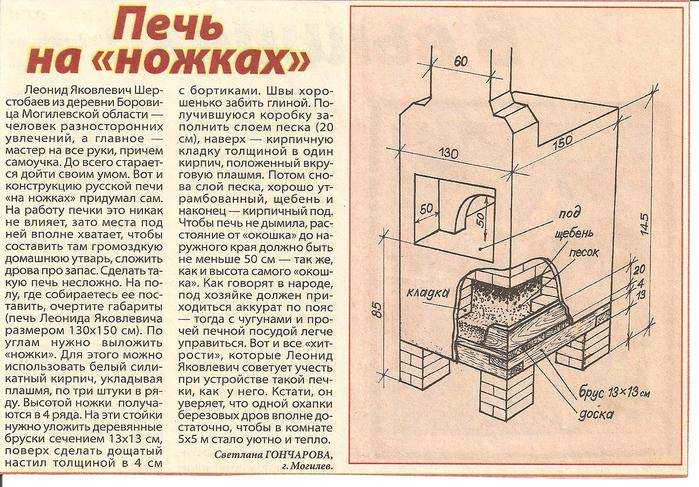

Нижняя часть конструкции, называемая опечьем, должна быть полная внутри. Обычно ее делали из дерева, а сейчас используют кирпич – для большей надёжности и долговечности. Чтобы доступ в это пространство был свободным, устанавливается проем под названием подпечек. Изготавливается в форме арки из кирпича. Сверху засыпается теплоемкий материал. В большинстве случаев используется песок.

Сверху засыпки кладется под и горнило. Они изготавливаются из кирпичей без применения цемента – кладутся вплотную. Свод и дно горнила делают под небольшим уклоном в сторону устья.

Печурки устанавливаются на усмотрение хозяев. Такие проемы размещаются рядом с горнилом через стенку с расстоянием в половину кирпича. С помощью печурки, помещения быстрее прогреется. Также это позволяет ускорить процесс сушки вещей. Над печурками выкладывается еще несколько рядов из кирпича, а уже после устанавливают саму лежанку, располагающуюся над горнилом.

Как сложить печь с лежанкой

Кладка русской печи с плитой и лежанкой считается одной из самых простых в техническом отношении. Сделать печь можно самостоятельно, выполнив предварительный расчет расходного материала. Для примера возьмем схему, в которой размеры русской печи с лежанкой не будут превышать 1580 на 1280 мм.

Чтобы построить печку понадобится:

Огнеупорный кирпич 1100 шт.

Дверки, колосниковая решетка, чугунная плита, ревизия.

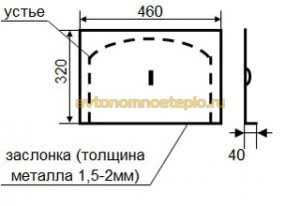

Расходные материалы – вязальная проволока (35 м/пог) и лента (8,5 м/пог), стальные кляммеры, заслонка жаровой камеры. Печь с подтопком может потребовать дополнительно приобрести двери и для этой ниши.

Глиняный раствор – лучше всего приобрести уже готовую смесь. Высчитать необходимое количество мешков можно благодаря таблицам на тыльной стороне упаковки.

При работе необходимо строго соблюдать размеры и стараться, чтобы стенки хайла были гладкими. Штукатурить стенки нельзя, поэтому обычно мастера вышлифовывают тыльную сторону кирпича.

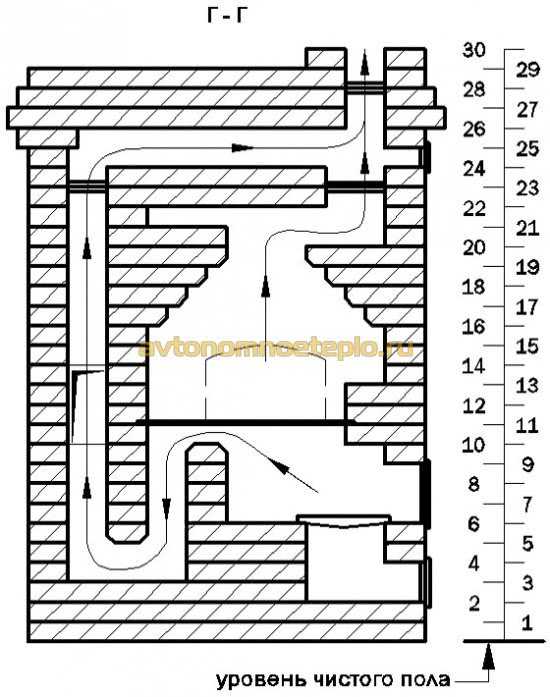

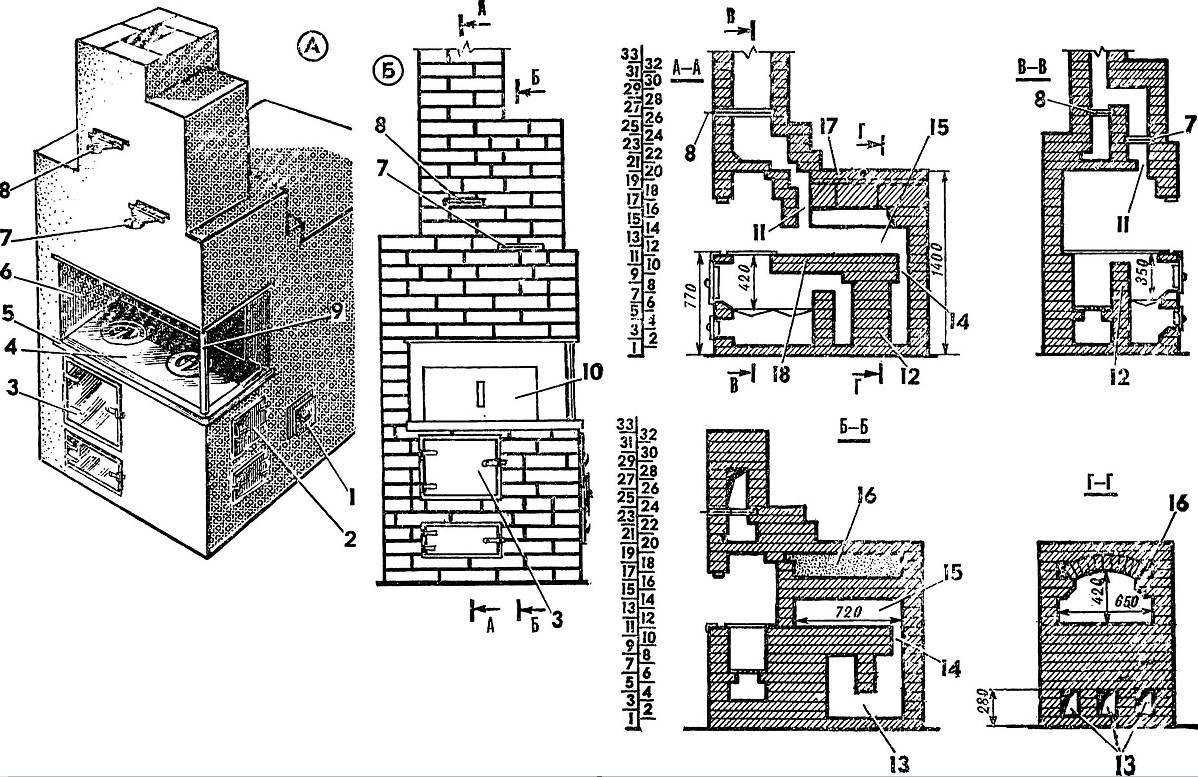

Схема кладки печи с лежанкой

Традиционная русская печка с лежанкой и варочной плитой может быть изготовлена и самостоятельно. Хотя особенности кладки могут отличаться в зависимости от выбранной конструкции, существуют некоторые общие правила.

Строительство печи будет выполняться следующим образом:

1-й ряд – кладем прямо на гидроизоляцию без изготовления стяжки. Так как нижние ряды до третьего включительно, не подвергаются воздействию высоких температур, для них можно использовать перекаленный кирпич. Стелить начинаем с левого угла лицевой стороны. Начинаем кладку с трехчетвертного кирпича. Кирпич укладываем на угол. Рядом располагаем полномерные кирпичи.

2-й ряд – перекрываем тычки по правой и левой сторонам конструкции ложками. Необходимо следить за тем, чтобы все неполно цельные кирпичи перекрывались следующим рядом. По краю будущего пода ставим кирпич на ребро.

3-й ряд – полностью повторяем конструкцию первого. Устанавливаем дверцу поддувала.

4-й ряд полностью идентичен второму. Порядовка конструкции печи с лежанкой часто повторяет схему предыдущих рядов, таким образом, обеспечивая большую прочность стен. Единственным отличием является то, что на четвертом ряду оставляется место под прочистной канал.

5-й ряд – делаем основания под арочные своды, продолжаем прочистной канал.

6-й ряд на этом этапе устанавливается колосник. Прочистной канал начинают постепенно сужать.

7-й и 8-й ряды – в этот момент укладывают стальной лист, а также крепят проволоку для фиксации топочной дверки. Верхним слоем полностью перекрывается под. Нижняя часть кладки окончена.

9-й ряд – устанавливаем кирпич на ребро по всему периметру пода, делаем песчаную подсыпку.

10 и 11 ряды изготавливаются идентичным образом. По краю пода используются половинки кирпича, на верхнем слое устанавливается варочная поверхность из чугуна.

12,14 и 16-й ряд также полностью повторяют друг друга. На пятнадцатом начинают поднимать арку. Если до этого ряда все было просто, то теперь поэтапная кладка потребует от мастера высокого профессионализма.

17 и 18-й ряд предназначен для сужения свода. Между этими слоями необходимо использовать вязальную проволоку.

С 19-21-й ряд полностью заканчивается монтаж лежанки. Благодаря постепенному сужению обеспечивается возможность выдерживать высокие нагрузки, после протопки печи можно будет поставить деревянный настил на лежанке.

22-й ряд начинает поднимать хайло печи. Этот этап работ по праву считается одним из самых сложных. Если кладка печи с лежанкой своими руками до этого момента была сложной для мастера, то на этом ряде лучше позвать на помощь квалифицированного печника.

С 23-31 ряд укладывается трубный канал, и устанавливаются задвижки и поддувала.

Перед началом работ необходимо рассчитать печь, найти необходимые планы и схемы и заготовить необходимое количество расходного материала. Тщательная подготовка ускорит кладку приблизительно в два раза.

Небольшое заключение

Строительство дачного домика с русской печкой – это действие, требующее вложения значительных средств и сил. К сожалению, у многих будущих владельцев существует острая нехватка времени. В связи с этим, рекомендуется обращаться в частные строительные компании, которые с точностью по предложенному проекту создадут вам копию представленного строения.

Источник https://sovet-ingenera.com/otoplenie/pechi/russkie-pechi-s-lezhankoy.html

Источник https://ogon.guru/stroitelstvo-svoimi-rukami/pech/vidi-pechey/russkaya-pech/s-legankoy.html

Источник http://derevvdoma.ru/russkaya-pech-v-dachnom-domike-vidy-otopitelnyh-konstrukczij.html
