Шумозащитный стеклопакет

Технологии повышения шумоизоляционных качеств окон

Современные компании, работающие в сфере изготовления оконных конструкций, используют три технологии увеличения звукоизоляционных качеств своей продукции:

Различная толщина стекла и просвет камеры. Стекла, используемые в большинстве светопрозрачных сооружений, по своей структуре плохо пропускают шумы и даже отражают их. Проблема в том, что обычное силикатное стекло достаточно упругий материал, который под действием звуковых волн вибрирует, тем самым передавая их внутрь помещения. При одинаковой толщине каждый слой колеблется одинаково, резонируя друг с другом. Если же стекла и промежутки между ними различны, эффект резонанса заметно снижается, увеличивая таким образом поглощение шумов оконным блоком.
Заполнение инертным газом. Распространение звука напрямую зависит от плотности среды, через которую он передается – чем она меньше, тем больше шумов поглощается. Максимально разреженная среда – вакуум, вообще не пропускает звуковые волны. Но его использование невозможно по причине внешнего давления, которое попросту разрушит вакуумный стеклопакет. Одно из свойств инертных газов – низкая проводимость звуковых волн, в сравнении с обычным воздухом. Благодаря этому колебания наружного стекла в стеклопакете, заполненном такими газами, в незначительной степени передаются внутреннему, что препятствует проникновению внешних шумов в помещение. Например, при использовании смеси аргона (70%) с фтористой серой (30%) возможно увеличить звукопоглощение на 4 дБ.

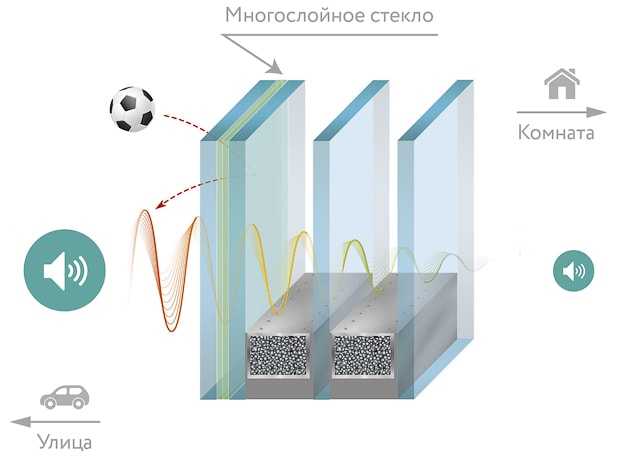

Использование специальных стекол (триплекс). Понижения шумоизоляции вплоть до 60%, в сравнении с обычным остеклением, можно добиться при помощи стекол, склеенных между собой. В качестве связующего применяют либо полимерную пленку, либо компоненты на основе смол. В первом случае, толщина разделяющего слоя не превышает 6 мкм, во втором – 8 мкм, что позволяет более эффективно поглощать шумы. Лучшие, сравнительно с другими вариантами звукоизоляции, результаты триплексы показывают в низкочастотном диапазоне.

Данные способы, принято комбинировать, однако у этого подхода есть и свои подводные камни.

Это происходит из-за значительной массы стеклопакета и особенно актуально для габаритных створок.

Наиболее эффективный в плане шумопоглощения, но несколько уступающий по эргономичности, является вариант спаренного окна, иначе говоря – двойник.

Каждая из створок блока оснащается однокамерным стеклопакетом, а при совместном использовании вышеописанных технологий, конструкция поглощает свыше 46 дБ шумов.

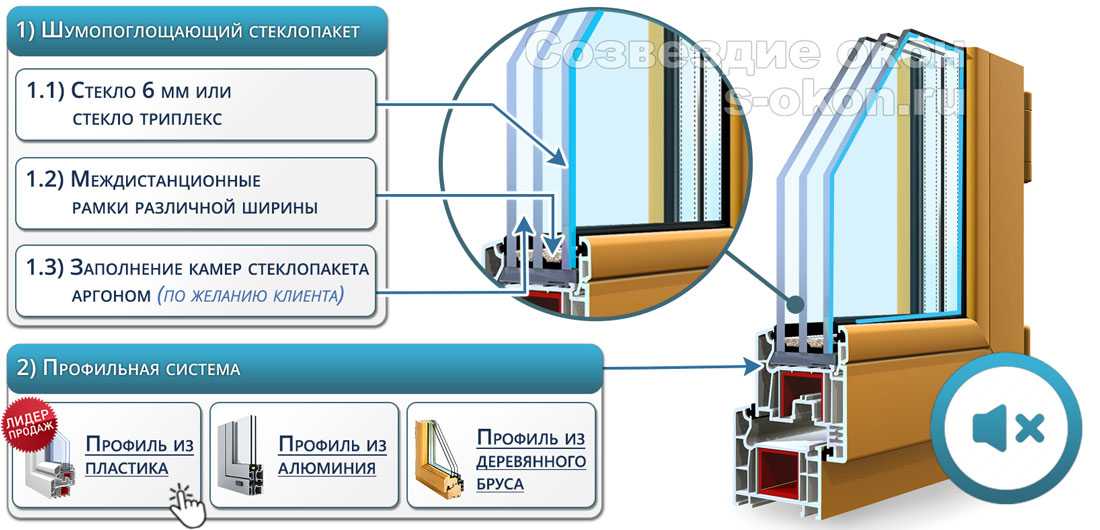

Эффективная связка для максимальной шумоизоляции

Индекс шумоизоляции окон

По результатам опроса населения только 20% людей спокойно относятся к звукам, которые проникают в жилое помещение. То есть индекс шумоизоляции окон – это одна из важнейших технических характеристик оконных систем. Например, стандартное однокамерное остекление снижает шумы максимум на 25 дБ, конструкции с двухкамерными стеклопакетами (стекла по 4 мм толщиной) способствуют снижению шумового уровня примерно на 33-37 дБ. В улучшенных блоках, которые собираются из 6-ти пакетов показатели превышают 45 единиц.

В таблице приведена классификация шумопоглощающих окон по звукоизоляционным показателям:

Класс окна	Индекс шумоизоляции (в дБ)
6	От 50
5	45-50
4	40-45
3	35-40
2	30-35
1	До 30

На звукоизоляционные свойства оконных блоков влияние оказывают все конструктивные элементы. В частности

профильная система – многокамерное исполнение с возможным улучшением в виде теплоизоляционных вставок (используемый в производстве материал здесь практически никакой роли не играет);
светопрозрачная вставка – количество и толщина стекол, расстояние между ними, тип газонаполнения, возможные дополнения (это примерно 70% от общей «зависимости» шумоизоляционных свойств);
уплотнительная резинка – качество и технические характеристики материала.

Кроме перечисленного на индекс шумоизоляции пластиковых окон виляет еще два момента. Первый – качество установленной фурнитуры, которая отвечает за плотность прилегания створки к рамному проему, за герметичность узлов примыкания и соединения элементов конструкции. Второй – уровень профессионализма и ответственности представителей монтажной компании. Любые нарушения и отклонения от норм по установке окон ПВХ способствуют снижению технических показателей системы в целом.

Установка окон ПВХ профессиональной бригадойИсточник oknarub.ru

Производители

Изготовлением стеклопакетов занимаются как промышленные предприятия, так и небольшие частные компании. Некоторые производители ПВХ окон также собирают стеклопакеты, однако большинство из них работает с крупными организациями, специализирующимися на изготовлении стекла и продукции, связанной с ним:

STiS. На данный момент группа компаний обладает десятью заводами, суммарная производительность которых превышает 500 000 м² стеклопакетов в месяц.
Компания Oknasalut помимо изготовление разного рода остекления из ПВХ профиля, производит шумоизоляционные стеклопакеты. Стоимость от 1000 р за м².
Компания «ИЗОЛЮКС» специализируется исключительно на производстве стеклопакетов. Основана в 1996 г и на данный момент обладает мощным промышленным комплексом. Стоимость двухкамерного изделия с триплексом – 2400 р за м².

Звукоизоляционные пластиковые окна

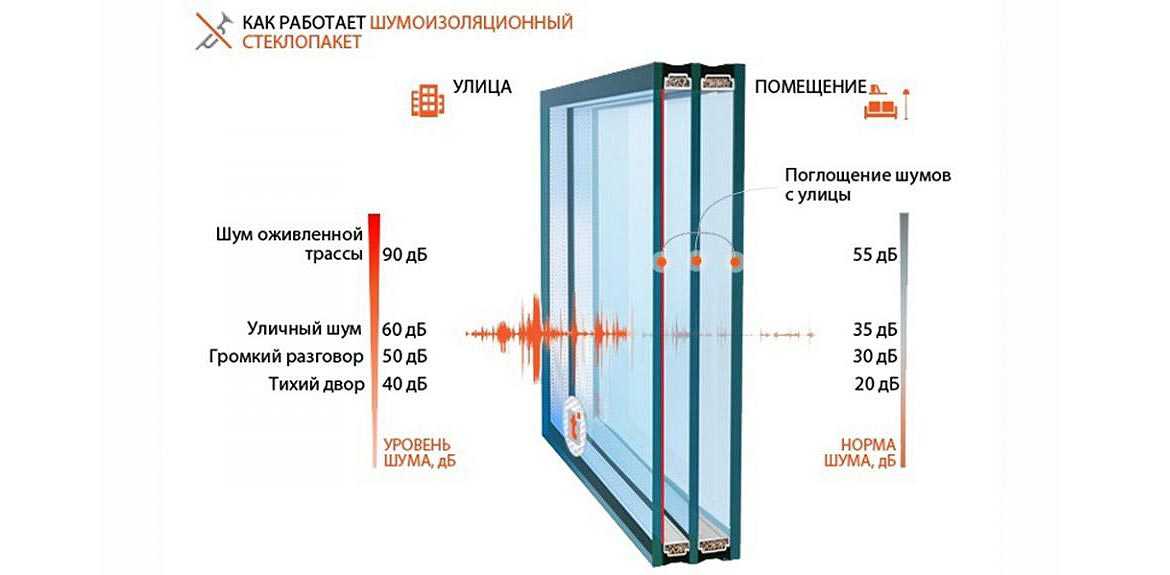

Стеклопакет — основная часть окна (занимает до 90% площади), которая отвечает за шумогашение. Герметично установленный в пластиковую оконную раму стеклопакет, в зависимости от типа конструкции, может снижать звуковое давление на 40-50 дБ.

Открывающееся окно менее надежно, чем лишенное створок, с точки зрения звукоизоляции, так как из-за неплотности прилегания створки к раме шумогашение снижается. Для достижения лучших по своим шумозащитным характеристикам окон, мы рекомендуем устанавливать глухие (неоткрывающиеся) оконные конструкции со стеклопакетом.

Стремясь к эффективной защите от шума также позаботьтесь о соответствующей изоляции стен и способе монтажа окна в проеме.

СТОИМОСТЬ ЗВУКОИЗОЛЯЦИОННЫХ СТЕКЛОПАКЕТОВ

Добиться одного и того же уровня звукоизоляции можно применяя различные стеклопакеты. Уровень звукоизоляции подбирается, чаще всего, в сочетании с параметромтеплоизоляции стеклопакета, а также стоимости. Улучшить степень защиты от шума можно как увеличивая толщину стекла, так и шириной внутренней камеры. Во втором случае это улучшение практически не повлияет на стоимость стеклопакета. Добавление же более толстого стекла 6 мм или многослойного стекла триплекс в стеклопакет — существенно увеличит его стоимость. Подробнее про многослойные стекла и их защитные свойства читайте в материале:Защитные стекла и стеклопакеты.

Подобрать стеклопакет по параметрам поможет специалист компании «Найс-окна».

Важно помнить, что выбирая более толстые стёкла или спец стёкла триплекс они приводят к увеличению массы створки, поэтому для таких окон нужно усиленное армирование в раме и створке. От 1,5 мм до 2 мм, желательно замкнутое

Это предотвратит быстрое провисание створки и продлит срок службы окна.

От чего зависит эффект плацебо?

Эффект плацебо используют не только для проверки новых препаратов или в тяжелых случаях. Изучение феномена помогает улучшить действенные медикаменты и найти подход к пациентам.

Ряд исследований показал от чего зависит эффект плацебо:

Размер и цвет коробки. Таблетки одного производителя, выпущенные в яркой упаковке и больших размеров действуют лучше, чем блеклые, крошечные пилюли.Производитель. Раскрученные бренды охотнее раскупаются больными, чем аналоги отечественного производства. Срабатывается психология человека: чем дороже препарат, тем качественнее и результативнее.Авторитет врача. Лекарство, выписанное участковым врачом, не произведет должного результата. Другое дело, если лечение назначается профессором с сединой на висках, кандидатской степенью или врачом- иностранцем. Уровень доверия увеличивается в 2–3 раза.Вид медикамента. Инъекции признаны результативными препаратами. Такие утверждения заложены с детства. При высокой температуре родители вызывают скорую помощь. Результат – поездка в больницу или укол. К таблеткам меньше доверия, особенно при серьезных заболеваниях.Цвет. Люди, находящиеся в депрессии реагируют на таблетки желтого цвета. Дети выздоравливают при приеме красных пилюль. Яркий цвет также придает бодрость. Чувство тревоги снимается зелеными капсулами. Белыми таблетками излечивают желудочные и кишечные проблемы.Количество. Человек считает, что для лечения требуется частый прием медикаментов. Людей разделили на две группы и давали плацебо в разном количестве. Больные, принимающие 4 таблетки в день, заявили об улучшении самочувствия. Испытуемые, употребляющие в 2 раза меньше, не заметили существенных изменений.

Факторы, влияющие на уровень звукоизоляции окон

При выборе стеклопакета нужно учитывать факторы, влияющие на проводимость звуковых волн окном. Среди них:

толщина стеклопакета;
расстояние между стеклами;
толщина стекол;
герметичность створки;
величина технологического зазора между стеной и оконным блоком;
вид балконной двери;
остекление балкона (лоджии).

Толщина стеклопакета. Чем больше толщина стеклопакета, тем лучше он поглощает шум. Здесь два фактора: толщина стекла и расстояние между ними. О стеклах чуть ниже, а здесь поговорим более подробно о воздушной прослойке между стеклами, а если быть более точным, то о толщине камеры. Ведь с увеличением расстояния между стеклами в стеклопакете уровень поглощения шума растет.

Расстояние между стеклами. Известно, что в двухкамерных стеклопакетах среднее стекло резонирует, усиливая звуки. Бороться с этим можно двумя способами.

Сделать остекление из стекла малой площади (разбить конструкцию стеклопакета на несколько секций). Но такой вариант решения проблемы не всем нравится.
Воспользоваться камерами разной толщины. В этом случае внутреннее стекло будет сдвинуто к одному из краев, в результате чего резонансные частоты в воздушных камерах не совпадают и не суммируются.

Толщина стекол. Толщина стекла также влияет на уровень поглощения шума (чем толще, тем лучше защищает от шумной улицы). Но здесь нужно искать золотую середину. Ведь с увеличением массы остекления возрастает нагрузка на фурнитуру створки. В этом случае улучшения звукоизоляции можно добиться с помощью разной толщины стекла и камер.

Герметичность створки. Наибольшая герметичность прилегания створки к раме достигается при трех контурах уплотнения (центральный контур посередине).

Величина зазора между стеной и рамой. При монтаже оконного блока, щели (технологический зазор) между стеной и профилем не должны быть более 2 см. По технологии зазоры запениваются монтажной пеной, а она хороший проводник звука. Поэтому с увеличением расстояния между рамой и стеной нужно больше пены, что превращает периметр блока в место с плохим уровнем звукоизоляции.

Проблему можно частично решить с помощью оштукатуривания откосов с последующим шпатлеванием. Использование пластиковых или гипсокартонных откосов усиливает шум за счет резонанса.

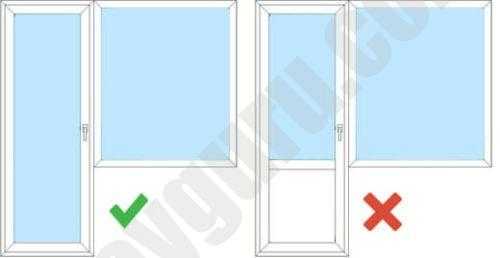

Вид балконной двери

Мало кто обращает внимание на вид балконной двери. И зря

Частичное остекление обладает слабой звукоизоляцией: шум без проблем прорывается через пластиковую часть под стеклом. Необходимо выбирать вариант двери со стеклом на всю высоту.

Остекление балкона (лоджии). Остекление балкона или лоджии кардинально решает проблему уличного шума: его практически не слышно.

Является ли эффект плацебо осознанным?

40 добровольцев приняли участие в эксперименте: 16 мужчин и 24 женщины, средний возраст которых составил 23 года. К руке каждого испытуемого был прикреплен нагревательный элемент, генерирующий болевые ощущения, которые следовало оценить по 100 балльной шкале. При этом на мониторе мелькали лица людей, испытывающих сильную или слабую боль. Было замечено, что, несмотря на одинаковую температуру нагревательного элемента на всем протяжении эксперимента, участники чувствовали тем большую боль, чем более выраженным болевое ощущение было у человека на мониторе. Одинаковые, по сути, болевые ощущения испытуемыми были оценены от 19 баллов до 53.Вторая стадия эксперимента проводилась точно также, только фотографии показывались в ускоренном режиме, не позволяя ни разглядеть, ни проанализировать выражение лица человека на мониторе. В результате, свои болевые ощущения испытуемые оценили в 25 баллов (выражение легкой боли на мелькавшем лице
) и 44 балла (выражение сильной боли
).

Из этого следует, что механизм возникновения эффекта плацебо и ноцебо является более глубоким и автоматическим и не зависит от сознания человека.С другой стороны, в ходе двухлетних исследований, проводимых в Манчестере по заказу фармацевтического завода Sandoz, было выявлено, что потребители по-разному реагируют на таблетки, отличающиеся по цвету, размеру, форме и виду оболочки.

Основная масса испытуемых убеждена: таблетка должна отражать оказываемое действие. Так, голубые таблетки воспринимаются как успокоительные средства, а розовые — как стимулирующие. Более крупные таблетки считаются эффективнее маленьких. Горькие таблетки более действенны, чем сладкие, а капсулы – сильнее таблеток. Инъекции же воспринимаются, как самое сильное средство.

Даже клеймо завода-изготовителя способно повлиять на эффект плацебо. Так, проведенные исследования по избавлению от головной боли показали, что облегчение наступило у 40%
больных, принимавших таблетку плацебо без клейма, и у 50%
больных, принимавших таблетку с клеймом. Аспирин без клейма эффективен на 56%, а с клеймом – на 60%
.

Вера и убеждения пациента могут, как помогать лечению, так и препятствовать ему. Но и врач должен твердо верить в эффективность назначенного лечения. По словам Фалька Эйперта – ведущего исследователя Гамбургского исследовательского медицинского центра, эффект плацебо оказывает значительное воздействие на нервную систему человека в области спинного мозга. Тем самым усиливая действие препаратов

, в основе которых лежит плацебо. Для изучения протекающих в спинном мозге процессов, Эйперт использовал метод магнитно-резонансной томографии. Испытуемыми были женщины, страдающие от болей в руках. В ходе эксперимента женщинам втирали один и тот же крем, при этом одни были уверены, что это сильнодействующее болеутоляющее средство, а другие – что обычный крем. Результаты МРТ показали, что у пациенток, верящих в обезболивающий препарат, нервная активность была значительно ниже, чем у остальных.

Осознанный или бессознательный, но эффект плацебо существует, и этот факт сомнению не подлежит. Помните об этом, принимая таблетки, добавки или когда садитесь на очередную модную диету.

Ищем «тихие» окна

Звукоизоляция – способность материалов отражать звук. Измеряется в децибелах. Противоположное понятие – шумопоглощение. Свойственно неоднородным по структуре мягким и пружинистым материалам. В паре индекс звукоизоляции и коэффициент шумопоглощения определяют, насколько «тихими» будут ваши окна.

От чего зависит Звукоизоляция стеклопакета:

• многокамерного принципа строения ПВХ профиля;

• качества звукопоглощающего уплотнителя;

• его прижима с помощью современной, например, немецкой фурнитуры;

• свойств самого стеклопакета (количество стекол, их толщина и дистанция между ними);

• профессиональный монтаж изделия (ведь сквозь монтажный шов вполне может проникать не только шум, но и ветер, невзирая на то, что вы купили окна с повышенной шумоизоляцией).

Индекс шумоизоляции

При покупке обращайте внимание на индекс шумоизоляции. Чем он выше – тем лучше

У обычного двухкамерного стеклопакета с толщиной всех стекол по 4 мм он равен всего 33-37дБ. Исправить этот недочет можно с помощью закачки инертного газа аргона в камеры, ведь его плотность отлична от плотности воздуха.

Вывод: 2-камерный стеклопакет со стеклами одинаковой толщины совсем не подходит для звукоизоляции. Поэтому если вас интересует шумоизоляция пластиковых окон в городской квартире с оживленной магистралью неподалеку, конструкцию придется менять.

Обратите внимание! Материал изготовления профиля евроокон (древесина, ПВХ, алюминий) с точки зрения звукоизоляции не важен

Дополнительная шумоизоляция окон

Для увеличения звукоизоляционных качеств световых проемов не всегда стоит прибегать к радикальным мерам. Существует ряд способов, которые увеличат степень поглощения внешних шумов без замены уже установленных оконных блоков.

Акустические пленка

На данный момент широко распространена виниловая пленка, повышающая шумоизоляцию стекла. Для окон, в которых установлены стеклопакеты (одно- или двухкамерные) желательно наклеить ее со стороны улицы и помещения. Таким образом можно увеличить поглощение шумов на 3 дБ. Существуют более современные аналоги, также изготовленные из винила, но благодаря инновационным технологиям их степень звукоизоляции достигает 5 дБ (как утверждают производители). На пленке нет какого-либо клеящего состава – фиксация на стекле осуществляется шпателем при помощи воды и мыла.

Акустические жалюзи и шторы

Звукопоглощающие жалюзи или шторы заметно толще и плотнее обычных аналогов. Изоляция от внешних шумов возможна благодаря винилу, который в виде волокон вплетен в материал изделия. Современные изготовители предлагают широкий ассортимент форм, расцветок и дизайнерских решений, так что кажущаяся грубость акустических занавесок ни коим образом не нарушит гармонию внутреннего интерьера.

Второй контур остекления

Второй контур остекления на панорамной лоджии

По сути, это установка дополнительного окна в проем, если позволяет его глубина. Данный способ относится скорей к радикальным мерам по увеличению звукоизоляции, чем к оперативным, но демонтаж ранее установленных блоков в таких случаях не потребуется. Кроме того, эффект от второго контура будет лучше, чем от способов, описанных выше, в особенности если использовать качественные шумоизоляционные материалы.

На вопросы шумоизоляции окон отвечают специалисты оконных компаний:

Полезно5Бесполезно

ЗВУКОИЗОЛЯЦИЯ И ШУМОЗАЩИТА СТЕКЛОПАКЕТОВ

Толщина стеклопакета	Формула	Звукоизоляция, dB
24 мм	4М1-16-4М1	30
24 мм	6М1-12-33.1	33
24 мм	6М1-12-33.1(Stratophone)	37
24 мм	6М1-10-44.2(Stratophone)	39
32 мм	4М1-10-4М1-10-4М1	33
32 мм	6М1-8Ar-4М1-10Ar-4М1	34 (испытано)
32 мм	44.2-18-33.1	39
32 мм	44.2(Stratophone)-18-33.2(Stratophone)	46
40 мм	6CGSolar-12-4И-10-44.2(Stratophone)	41
42 мм	4М1-16-4М1-14-4М1	33
42 мм	6М1-14-4М1-14-4М1	36
42 мм	6М1-12Ar-4М1-14Ar-33.1	43 (испытано)
42мм	66.2(Stratophone)-20-44.2(Stratophone)	50
44мм	6Зак-16-4М1-14-4М1	36
44мм	44.2-14-4М1-8-44.2	41
44мм	6М1-14Ar-4М1-14Ar-33.1	41 (испытано)
44мм	66.2(Stratophone)-22-44.2(Stratophone)	50

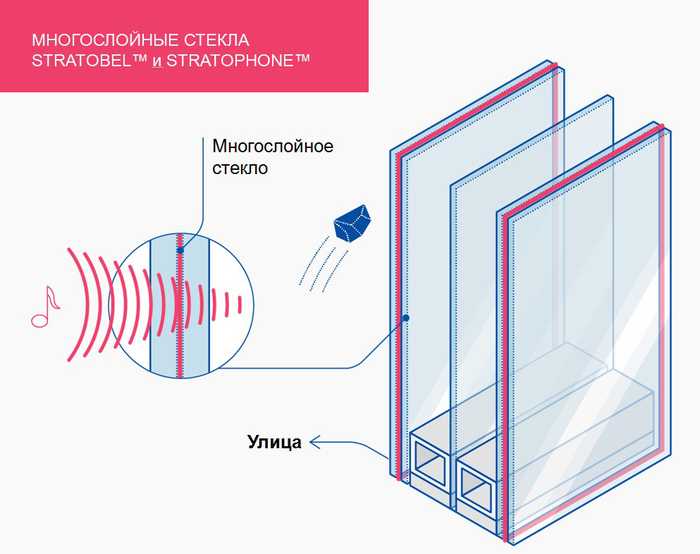

33.1 — два стекла 3 мм с одним слоем ПВБ пленки 0,33 мкм (триплекс)44.2 — два стекла 4 мм с двухслойной ПВБ пленкой между стеклами. (триплекс)Stratophone — звукоизоляционная пленка производства AGC состоящая из двух и более слоев ПВБ пленки.

Акустический комфорт

Шум – это любой нежелательный звук.

Акустический комфорт является важной составляющей качества жизни. В больших городах приходится прилагать немалые усилия, для того чтобы обеспечить акустический комфорт в рабочих и жилых помещениях

В строительной акустике различают два вида шумов в зависимости от пути их распространения:

— воздушный – звуковые колебания, распространяющиеся в воздухе;

— структурный – звуковые колебания, распространяющиеся по материалу строительных конструкций.

Частным случаем структурного шума является ударный шум – звуковые колебания, возникающие при непосредственном механическом воздействии на строительные конструкции. Основным источником акустического дискомфорта в городах является воздушный шум. Источники воздушного шума чрезвычайно разнообразны, но основной из них в городе – транспорт, на долю которого приходится 60 – 80% всего шума.

Что такое шумоизоляционный пакет?

Так как в основном громкий шум проходит в помещение именно через стеклопакет, то начинать нужно с него. У тонкого стекла имеется одно негативное свойство — частично отражать и переизлучать звуковые волны. Шумоизоляционные окна разработаны таким образом, что 6 мм стекла комбинируют с 4 мм. Это связано с тем, что звуковой волне тяжелее «раскачать» толстое стекло. Важный момент заключается в том, чтобы расположить толстое стекло со стороны улицы, также из-за различной толщины понижается шанс появления резонанса. Отличного эффекта вполне можно добиться, используя в стеклопакете специальное многослойное стекло триплекс.

Рекомендуется, чтобы стеклопакет (шумоизоляционный) был хотя бы 2-мерным, при этом расстояние между стеклами должно быть разным. Такой стеклопакет является асимметричным, это свойство достигается благодаря использованию нескольких дистанционных рамок с разной толщиной во время сборки.

Пространство внутри стеклопакета заполняется сухим воздухом, а он, в свою очередь, считается великолепным проводником звука. Когда вместо воздуха используется газовая смесь, основой которой является аргон, то шумоизоляция улучшается еще на несколько дБ.

Специальные резиновые уплотнители способствуют отличной герметичности стыков, при этом прижим створок также становится более плотным. Рекомендуется применять только качественную фурнитуру, способную функционировать даже во время сильных морозов.

Эффект плацебо: примеры и факты

По результатам исследований получается, что люди обманывают себя, в результате выздоравливают. Данный факт подтверждает и программирования на положительный расклад. Ученые проводили эксперименты на животных, вводили новые компоненты, создавали для людей различные условия.

Исследования эффекта плацебо вылились в интересные примеры и факты:

Плацебо для животных. Исследования проводили на служебных собаках. Отбирали животных, страдающих эпилепсией, и разделяли на две группы. Собаки, принимающие препарат и псины, употребляющие плацебо, пошли на поправку. Над крысами проводили обратные исследования. Им давали в одно и тоже время препарат, ведущий к заболеванию кишечника. Затем части грызунов перестали давать медикамент. Вне зависимости от этого, две группы крыс испытывали неприятные симптомы. Эффект плацебо замечен у хомяков, которым создали искусственные условия, свидетельствующие о наступлении зимы. В результате запустились физиологические изменения: иммунная система засыпала, грызун запасался припасами.Плацебо при употреблении алкоголя. Взяли группу людей и предложили провести исследования, кто быстрее опьянеет. В качестве напитка использовали водку, которую затем заменили на тоник с лимоном. Люди, уверенные, что пьют водку, самостоятельно вызывали состояние опьянения. Тесты показали снижение и некорректное поведение. Подобный эксперимент проводили над студентами, заменив пиво на безалкогольный напиток.Сила операции. Суть эксперимента заключалась в фальшивом хирургическом вмешательстве. Человека накачивали наркозом, делали надрез и зашивали, без устранения медицинской проблемы. Затем наблюдали за состоянием. Результат показал, что ненастоящие операции действуют. Больной отмечал улучшения и выздоравливал.

Заключение

Установка «тихих» стеклопакетов позволяет уменьшить шумовой фон улицы. Но на внутридомовые шумы это никак не сказывается. В результате можно наблюдать необычную картину: окна со звукоизоляцией поставили, а раздражительность от посторонних звуков у хозяев квартиры увеличилась. Причина банальная — из-за уменьшения шумового фона улицы стали слышны смех, музыка, телевизор, шаги и т.д. от соседей.

Они и раньше были, но уличный шум их маскировал. А психика человека устроена так, что уровень шумовой нагрузки города, в первую очередь от транспорта, в 40 дцБ не замечает (игнорирует), а посторонние звуки, проникающие через пол, стены и потолок силой в 30-32 децибел уже раздражают. Поэтому перед проведением работ по звукоизоляции окон в квартире нужно провести сравнительный анализ последствий и только потом принимать решение.

Класс системы	Внешние факторы
1	Природная и пешеходная зона.
2	Третий этаж и выше, детская или спортивная площадка, общественный парк.
3	Проезжая часть для легкового автотранспорта.
4	Автодорожная магистраль.
5	Железнодорожные пути.
6	Промышленная и строительная зона.
