Молниезащита своими руками частного дома, дачного домика и не только

Советы профессионалов по молниезащите

Разрушительная сила молнии вполне объяснима: ее ток достигает двухсот тысяч ампер при напряжении до ста тысяч киловольт. Причем известны случаи, когда в течение полутора секунд в одно и то же место ударяло несколько молний. А попадания даже одной молнии в сооружение без громоотвода достаточно, чтобы вспыхнуло оно, как свечка. Несмотря на это, небольшой дом защитить от молнии довольно легко.

Над коньком крыши (на расстоянии не менее 25 см от него) натягивается проводник – стальная проволока толщиной 5-6 мм (рис. 1 на стр. 16). На деревянные брусья, к которым она крепится, устанавливаются вертикальные громоотводы высотой до метра.

Дымовую трубу надежно защитят стальной колпак, проволочная «вилка» или петля, подсоединенные к проводнику. Этот же проводник кратчайшим путем опускается по стене дома и присоединяется к заземлению.

Если длина такого громоотвода больше десяти метров, то заземлять его следует с двух сторон.

Молния чаще всего ударяет в коньки крыш, края фронтонов, слуховые и мансардные окна.

Поэтому проводник можно проложить по таким выступающим местам, прикрепив прямо к крыше из черепицы, шифера или смонтировав на деревянных штырях или сплошном бруске на крыше из дранки, толя и других горючих материалов. Заземляют такой громоотвод в нескольких точках. Деревянные детали окрашивают масляной краской.

Дом, покрытый железом, будет в полной безопасности, если три-четыре раза заземлить его крышу через каждые 10-15 м по периметру. Как прикрепить заземление, показано на рис. 2.

Важно

В Прост в изготовлении и стержневой громоотвод. При высоте 5 м, считая от конька, он может защитить дом длиной 15 и шириной 7 м. Устанавливают громоотвод на жерди толщиной 10-15 см, прибитой к стропилам в середине крыши или вкопанной рядом с домом.

Можно укрепить громоотвод и на растущем рядом с домом привязывают к стволу над сучьями мягкой проволокой 02-Змм через каждые 2-3 м.

Если дом находится ближе 5 м от дерева, то по его стене прокладывают проводник, присоединенный к тому же заземлению, что и громоотвод (рис. 1).

Верхний конец громоотвода делают из проволоки того же диаметра, что и остальные его части (или большего — до 14 мм, стальных полос, уголков или труб сечением 50-60 мм2. Трубу вверху сплющивают или заваривают на конус, а из проволоки делают петлю, закрепляя ее скруткой или бандажом из проволоки (рис. 3).

Заземление может быть тоже из проволоки, но лучше сделать его из стальных труб, например, водопроводных, 040-60 мм, стальных полос, уголков и другого материала сечением не менее 50 мм2. Заземление укладывают на глубину не менее 80 см (чем глубже, тем лучше).

В самом простом случае в канаву укладывают проволоку или металлическую полосу длиной несколько метров. Можно забить в грунт две-три сваи из труб или уголков так, чтобы их верхний конец находился на глубине 80 см.

Соединяют сваи горизонтальной шиной из стальной полосы или проволоки, к середине которой прикрепляют громоотвод (рис. 4).

Если грунт сухой, песчаный и плохо проводит электричество, то заземление следует засыпать древесным углем, смешанным с поваренной солью (примерно 0,5 кг соли на ведро угля). Это сильно понизит сопротивление почвы: уголь — хороший проводник, а соль — следует располагать на расстоянии не менее 5 м от дорожек и проходов.

Громоотвод укрепляют на деревянных стенах и жердях скобами или хомутами, прибитыми на расстоянии одного-двух метров друг от друга. Под хомуты полезно проложить изоляторы из куска резинового шланга. Проводники необходимо прокладывать так, чтобы на них не было петель и острых углов, иначе их могут разорвать силы, возникающие при разряде молнии.

На высоту около 2,5 м от земли их закрывают стальной трубой, уголком или деревянным коробом.

Способы соединения деталей громоотвода показаны на рис. 5. Самые надежные — сварка или пайка, но можно применять и скрутку, бандажное соединение, специальные сжимы или соединения внахлест при помощи болтов и заклепок.

Совет

Контактирующие поверхности должны быть хорошо очищены от краски, грязи и ржавчины. Места соединений (кроме сварных) обертывают изоляционной лентой, затем плотной тканью, закрепив ее тонкой проволокой или бечевкой, и все это закрашивают, не нарушая контакта. Краска хорошо предохраняет от окисления.

Между всеми частями громоотвода должен быть надежный электрический , до начала гроз, проводят осмотр частей громоотвода и мест их крепления и при необходимости их заменяют и окрашивают.

Раз в три года проверяют исправность соединений, зачищают контакты, подтягивают ослабевшие соединения или заменяют их.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

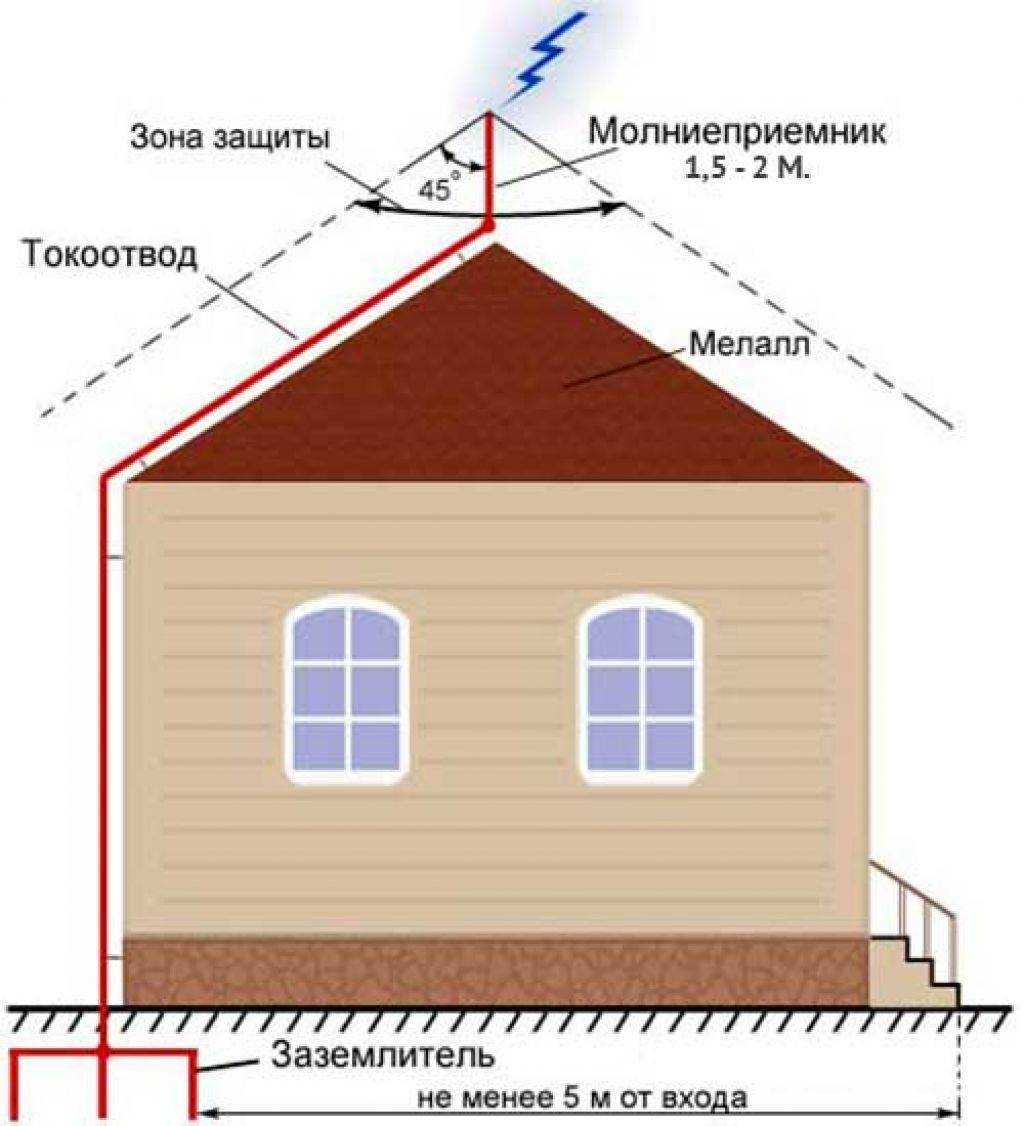

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

• Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
• Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
• Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
• H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

• болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
• стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

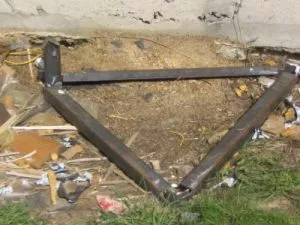

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

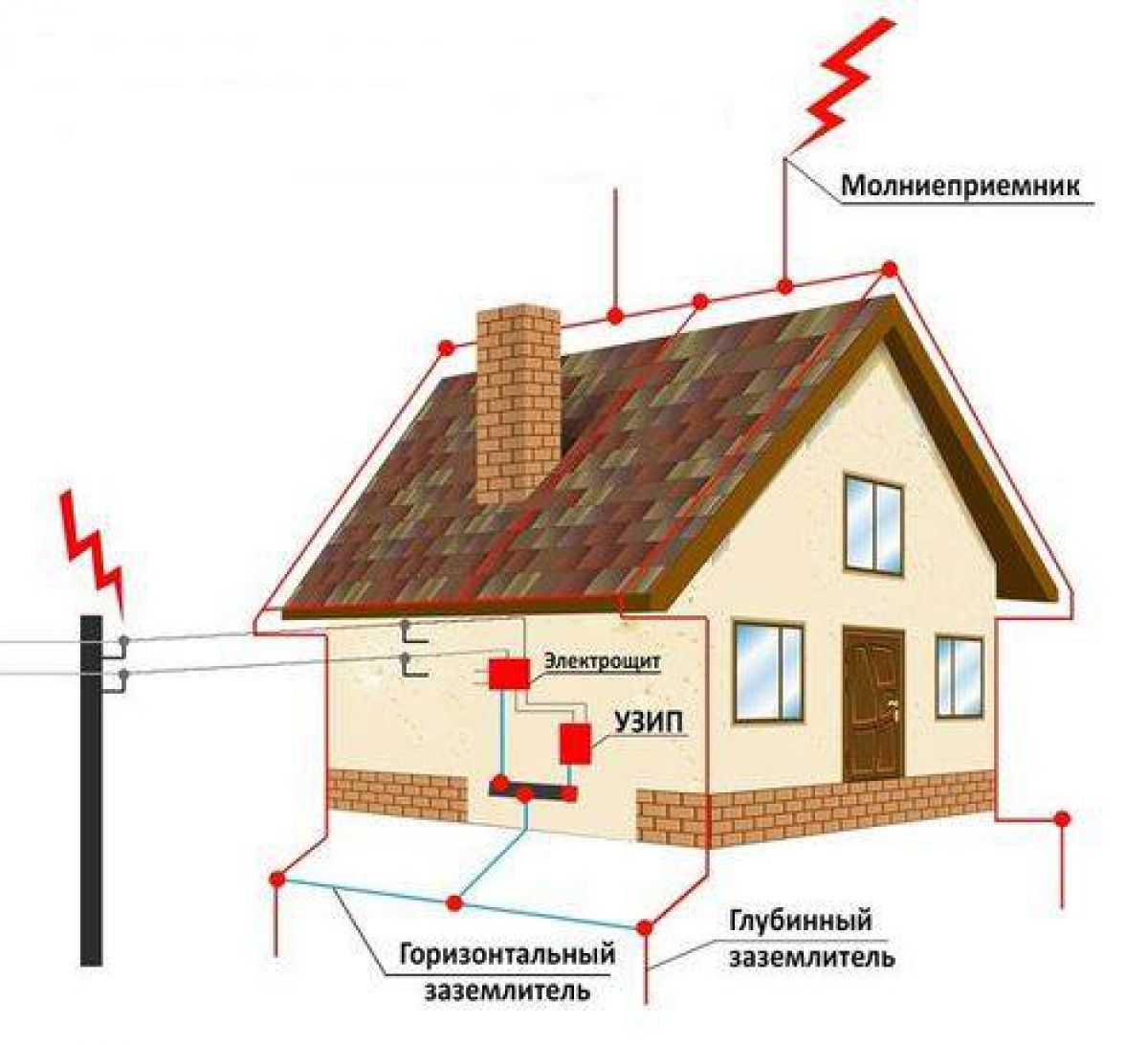

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Молниезащита частного дома своими руками

Обеспечить безопасность жилого строения можно при помощи молниезащиты, сделанной своими руками. Схема молниеотвода достаточно проста, её легко сделать самостоятельно. Любая подобная система безопасности частного дома базируется на изготовлении молниеотвода из доступных строительных материалов.

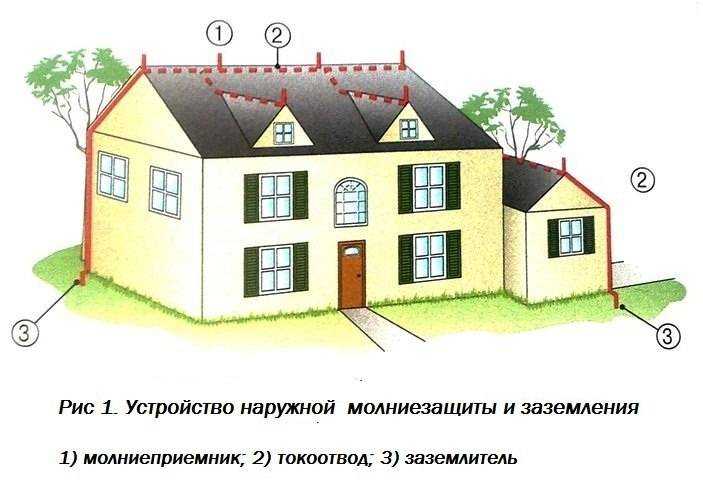

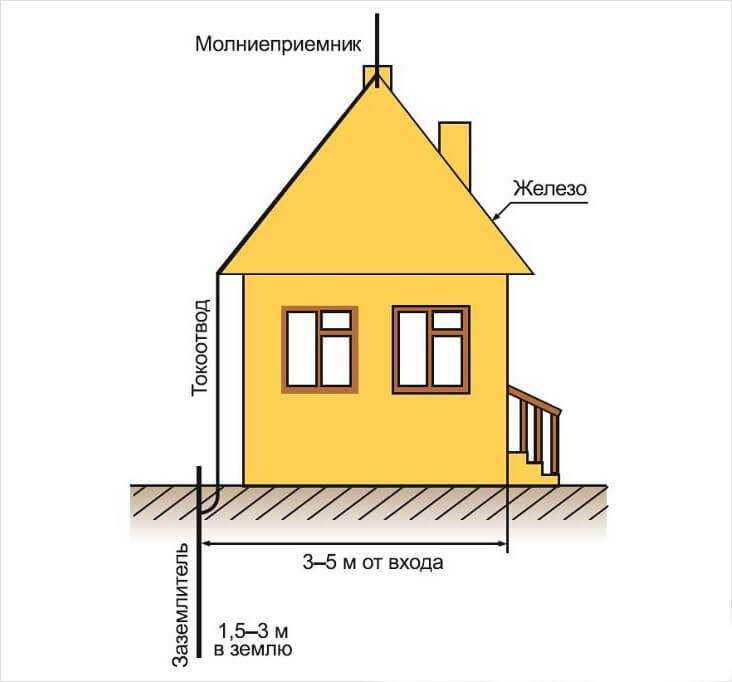

Любой молниеотвод имеет три главных составляющих, как показано схеме:

1. Молниеприемник.
2. Токоотвод.
3. Контур заземления.

Молниеприемники

Проводник из металла, задача которого принять на себя электрический разряд молнии, называют молниеприемником. Установка его производится на самом высоком месте кровли, при этом на крыше, имеющей сложную конструкцию, устанавливают несколько таких молниеприемников.

По своим конструктивным особенностям молниеприемники могут быть нескольких видов:

• штырь из металла;
• металлический трос;
• металлическая сетка.

Металлический штырь

При этом способе молниезащиты дома изготавливается металлический штырь, длиной от 20 сантиметров до полутора метров. Его следует монтировать на самой высокой точке крыши частного дома.

Используемый материал – медь или оцинкованная сталь, ввиду большой устойчивости к окислению. Такой штырь может иметь любую форму. Площадь сечения не должна быть меньше 100 м2. Если штырь имеет круглую форму, то его диаметр должен быть не менее 12 миллиметров. Допускается использование полой трубы, но в таком случае её диаметр должен быть немного больше, а торец, обращённый вверх, нужно заварить. Такой способ защиты дома от молнии подойдёт для любого типа металлической кровли, в том числе и для металлочерепицы.

Металлический трос

Устройство с металлическим тросом тоже достаточно просто сделать своими руками. Вся конструкция состоит из троса и пары опор, которые можно сделать из металла. Однако в этом случае их придётся изолировать.

Вдоль конька крыши натягивают стальной трос, диаметром не менее 12 мм, и закрепляют его по краям. Трос должен находиться на высоте 1–2 метров от конька крыши.

Металлическая сетка

Молниеотвод с приёмником из металлической сетки является самым лучшим вариантом защиты для крыши из черепицы.

При монтаже сетки её крепят вдоль конька крыши с ответвлениями из токоотводов, имеющих надёжное заземление по всей площади кровли.

Все молниеприемники на крыше следует обязательно соединить с лестницами, водостоками и любыми другими металлическими предметами.

Когда рядом с частным домом в непосредственной близости от него растут большие и высокие деревья, то можно использовать одно из них в качестве молниеприемника. Для этого металлический штырь следует установить так, чтобы он был выше кроны дерева на полтора метра, а затем соединить его с токоотводом. Важным условием является высота дерева — оно должно быть выше дома на 10–20 см.

Создание токоотвода

Токоотвод — одна из составляющих молниеотвода, отвечающая за провод электрического разряда от молниеприемника до контура заземления. Его делают из стальной проволоки, имеющий диаметр не менее 6 мм. Один её конец приваривается к основанию молниеприемника, а второй к контуру заземления

Качеству сварки нужно уделять особое внимание, во избежание поломки в месте крепления. Сила тока, который проходит через токоотвод, может достигать 200 000 ампер

Крепить токоотвод нужно по контуру крыши и дома при помощи изоляторов на расстоянии 2–3 см от кровли и стен. Если токоотводов несколько, то расстояние между ними должно быть не менее 25 метров.

Нельзя закреплять проволоку вблизи дверей и дверных проёмов. При монтаже следует избегать резких изгибов и мест, где она может быть повреждена снегом или мусором. Токоотвод должен быть максимально коротким, а располагать его нужно в местах наибольшего риска попадания молнии: на острых выступах, краях фронтонов и т. д.

Заземление молниеотвода

Завершает любую конструкцию устройства для защиты от молнии — контур заземления. Его задача — обеспечить надёжный контакт всего устройства с землёй. Внешне конструкция выглядит как три больших электрода, которые соединены между собой и утоплены в землю.

Для сборки устройства, отвечающего за заземление, понадобится сталь сечением 80 м2 или медь сечением 50 м2. В заранее выкопанной траншее, глубиной около одного метра и шириной 3 метра, нужно вбить по краям два металлических прута из меди или стали. Затем они соединяются между собой при помощи сварки и к ним приваривается токоотвод от дома. Вся конструкция забивается до основания в землю.

При сборке устройства заземления нужно помнить, что располагать его нужно не ближе пяти метров от дверей или окон, проходов, крыльца и дорожек. Расстояние от стен дома должно быть не менее одного метра.

Молниезащита изнутри

Перед сооружением давайте разберем систему по отдельным элементам и изучим особенности работы. Главные узлы конструкции демонстрирует схема, представленная ниже.

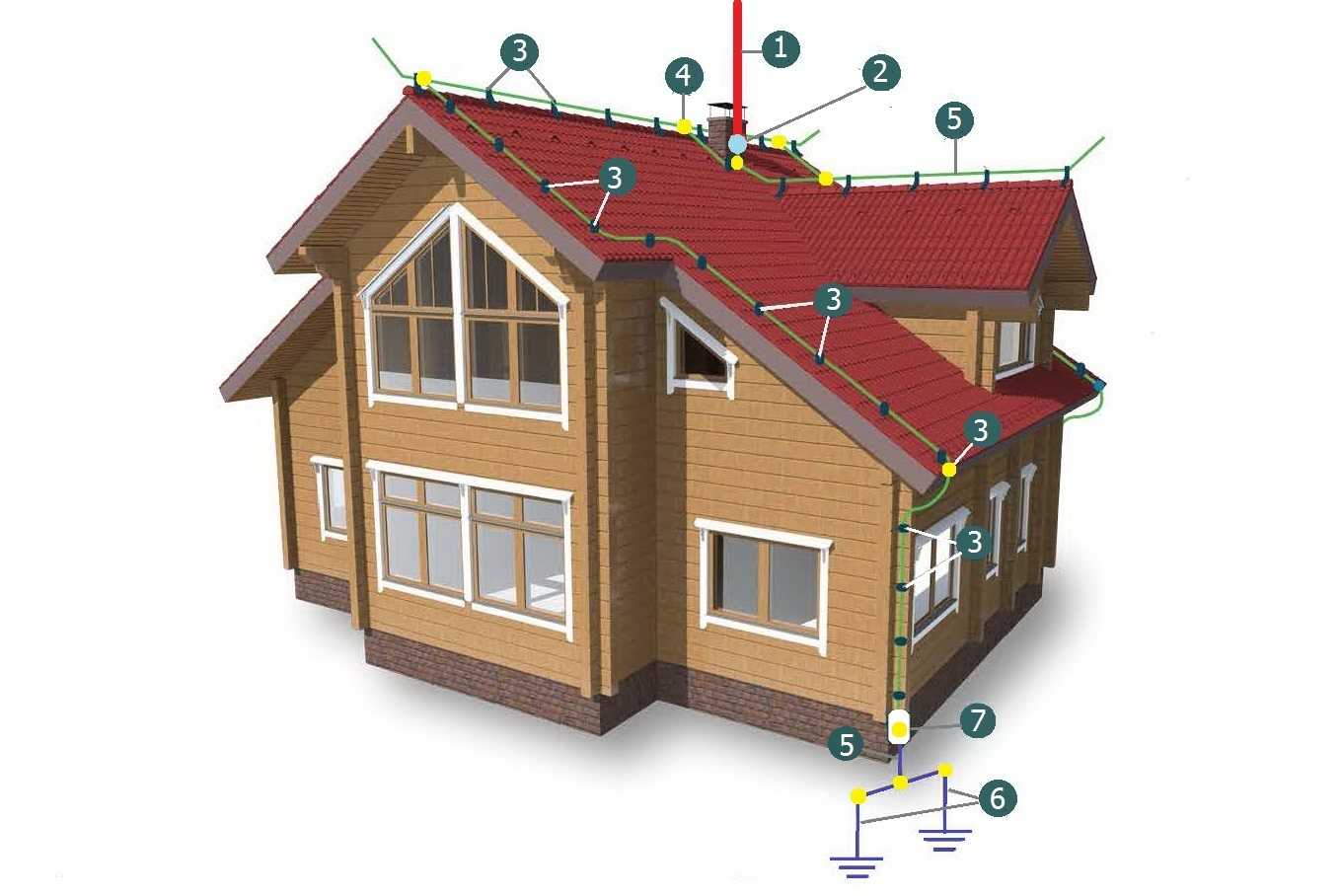

Схема молниезащиты частного дома

Каждый металлический штырь, который размещается на крыше дома – это стержневой молниеприемник. Именно такие стержни переводят огромный разряд молнии в землю по цепочке: молниеприемник – токоотвод – заземление – земля.

Интересно: многие не монтируют громоотвод, если недалеко стоит вышка сотовой связи. Но это убеждение неверное. Ведь удар может прийтись именно на ваш дом и вышка не спасет вас от неминуемого горя.  Чтобы защита была максимальной, давайте поговорим о том, как правильно выбрать каждую составляющую системы.

Громоотвод должен быть на каждом частном доме

1. Молниеприемник.

Именно этот элемент нуждается в тщательном и правильном подборе. Ведь именно приемник принимает удар молнии и дает защиту всему дому в целом. Стоит отметить, что такими приемниками в частном доме могут выступать:

штыри или стержни на крыше;

Можно приобрести готовые модели и просто установить на крыше. Такие конструкции обладают идеальной формой и оборудованы всем для быстрого и легкого монтажа. Так что установка не отнимет много времени и сил. Чаще всего изготовлены такие молниеприемники из меди (идеальный вариант), алюминия или же стали.

Познавательно: Как сделать опоры для малины на даче.

Для полноценной защиты требуется минимальное сечение 35 мм2 для медного приемника и не менее 70 мм2 для стального. Длина может быть разной, но стандарт для бытового использования 50 см – 2 м. Преимущественно штыри используют на небольших строениях, таких как небольшая дача, баня, сарай и другое.

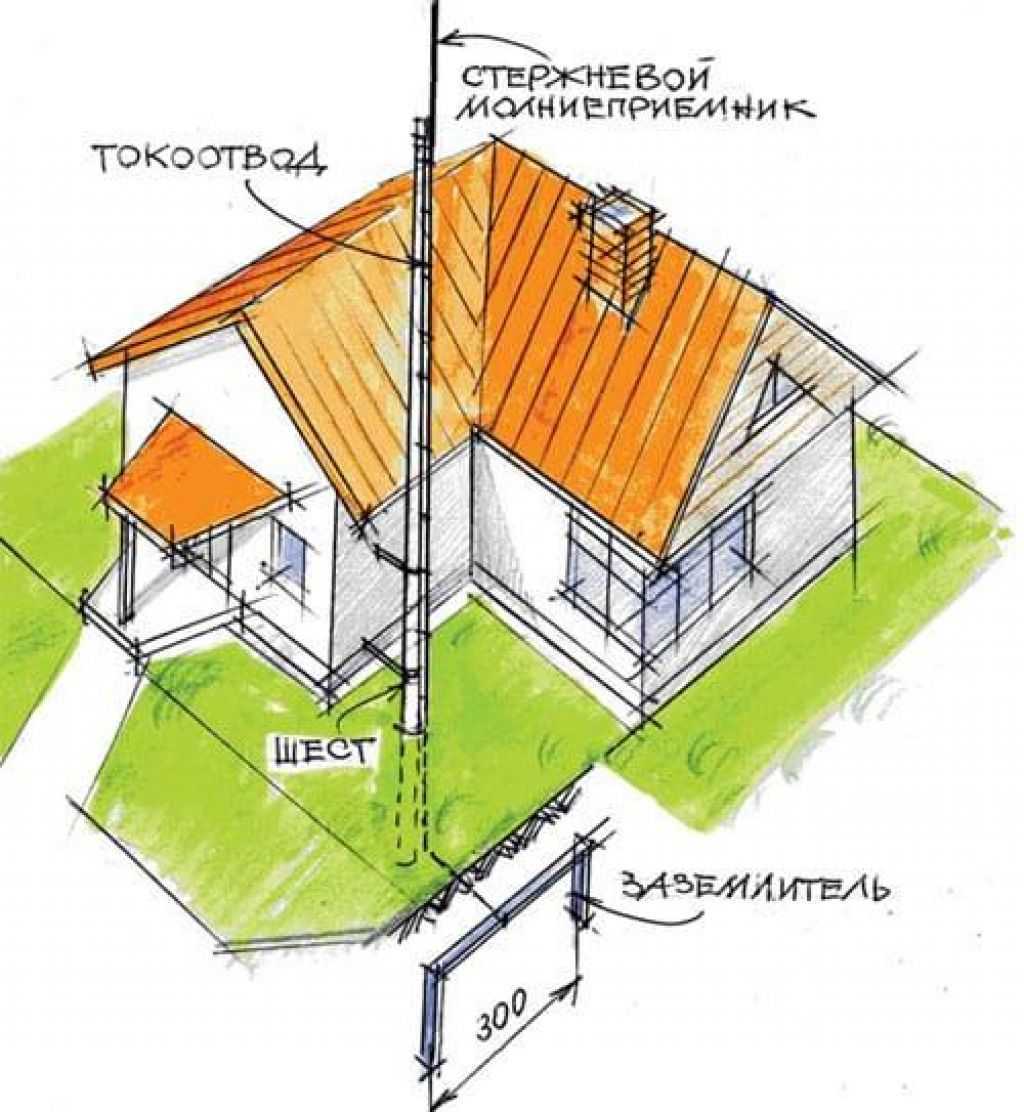

Схема молниезащиты с использованием штыря

металлическая сетка;

Ее тоже можно найти в магазине уже со всеми необходимыми атрибутами. Но такая конструкция стоит недешево, а создать ее самостоятельно будет проще простого. Зачастую такой вариант приемника имеет вид каркаса из металлической арматуры ячеистого типа. Толщина такой сетки составляет около 6 мм. Параметры ячеек варьируются в пределах 3–12 м.

Такой вариант приемника отлично подойдет для обеспечения безопасности многоквартирных домов, зданий большой квадратуры (торговые, выставочные центры).

При установке такого рода защиты не забывайте, что сетка должна проходить на расстоянии 15 см от самой крыши.

Использование сетки для молниезащиты

металлический трос;

Для защиты в бытовых условиях очень хорошо подходит металлический трос. Такой вариант даже предпочтительней, чем сетка. Его монтаж проще, чем предыдущий вариант. Все, что требуется сделать – это натянуть трос по длине крыши на коньке. Протягивать стоит по деревянному бруску, как на схеме. Сечение троса не допускается менее 5 мм.

Схема молниезащиты с помощью троса

кровля.

Такой вариант возможен для тех крыш, которые крыты металлочерепицей, профнастилом, или если используется другой материал металлического происхождения. Но при этом металлическое покрытие на крыше не может быть меньше 0,4 мм толщиной

И немаловажно – не должно там находиться материалов, которые легко воспламеняются

2. Токоотвод.

Если у вас частный дом, тогда для правильного функционирования токоотвода следует использовать проволоку из меди, толщина которой не менее 6 мм. Также можно взять стальную или алюминиевую проволоку. Чтобы соединить приемник, токоотвод и заземление, вы можете зажать все болтами. Как вариант – использование сварочного аппарата.

Соединение всех элементов системы

Главная задача при сооружении токоотвода – это обеспечение полноценной изоляции от внешней среды, а также кратчайшего пути к земле. Для обеспечения изоляции на даче можно использовать стандартные кабели.

3. Контур заземления.

Его расположение должно быть поблизости с самим строением. Но нельзя его монтировать в зоне, где вы прогуливаетесь. Лучше отвести его ближе к забору. Разряд передается в землю по металлическим стержням, которые вкапываются в землю не меньше, чем на 80 см вглубь. Лучше использовать их треугольное расположение.

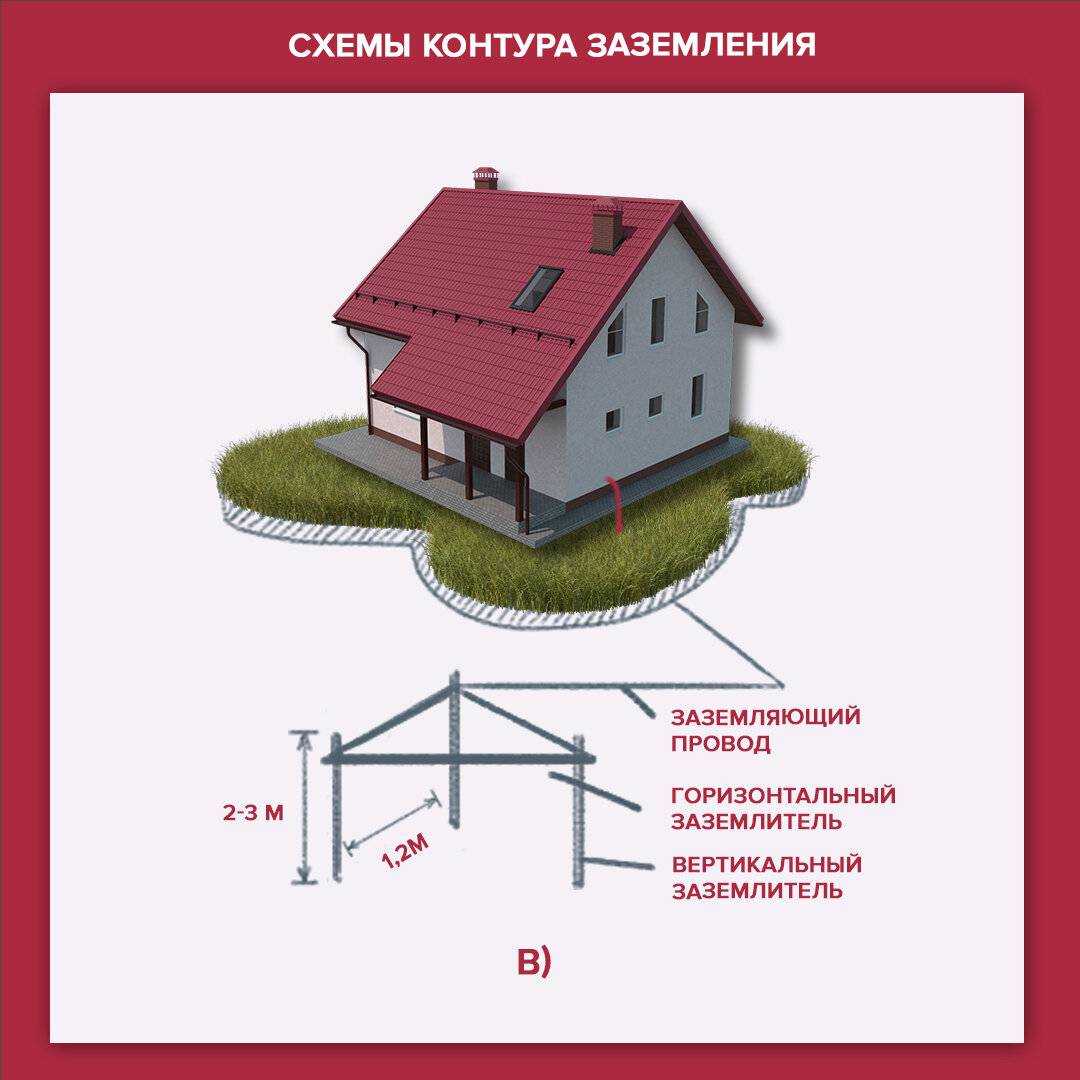

Правильное размещение стержней в земле

Главные составляющие системы молниезащиты известны. Пора переходить к непосредственному сооружению громоотвода своими руками.

Также прочтите: Как сделать каркасный бассейн на даче.

Заземлители

Если не используется отдельно стоящий молниеотвод, то заземлитель молниезащиты должен быть совмещён с заземлителем электроустановок, т.е. должен представлять собой одно целое. В случае раздельных заземлителей они должны быть ОБЯЗАТЕЛЬНО объединены системой уравнивания потенциалов.

Рациональнее всего использовать следующие типы заземлителей:

• вертикальные электроды, соединённые в один или несколько контуров, в случае больших размеров здания;
• заземляющий контур в виде радиально расходящихся электродов, уложенных на дне ямы;
• заземляющие сетки.

Производить сильно заглубление заземлителей имеет смысл, если сопротивление грунта с ростом глубины значительно уменьшается. Наружный контур заземлителя рекомендуется прокладывать за пределами сооружения с отступом от стен не менее 1 м и на глубине не менее 0,5 м. Вертикальные электроды необходимо распределять наиболее равномерно.

Глубину заложения и тип электродов необходимо выбирать, чтобы колебание величины сопротивления готового заземления было минимальным, которое изменяется по сезонам из-за высыхания, либо промерзания грунта. Т.е. длина электродов должна быть такой, что бы даже в случае максимального промерзания и высыхания грунта некоторая часть (min 1/3) электродов находилась во влажных слоях грунта независимо от поры года. Эта глубина различна для разных географических мест, ориентировочно её можно определить по данным статьи «Глубина заложения фундамента»

Устройство

Считается, что первый молниеотвод-громоотвод придумал Бенджамин Франклин, он описал его устройство в еженедельнике « Альманах Бедного Ричарда». Надо сказать, что устройства, схожие с молниеотводом, можно увидеть еще у древних египтян: на протяжении средних веков на маяках устраивали сооружения, призванные исполнять роль громоотвода, мы и сегодня можем увидеть их иглы.

Не обходились без молниеотводов и средневековые храмы, и мусульманские мечети. Можно смело сказать, что молниеотводы – это древние и полезные устройства.

Строго говоря, это устройство состоит из 3-х частей:

• часть 1-я – молниеприёмник, фактически это приемник разряда, острый металлический штырь, достаточно большого сечения, направленный в небо и хорошо закрепленный на деревянном основании. Архитекторы придумали множество способов сделать их привлекательными для взора, самый известный из них флюгер. Часто это бывают всевозможные башенки или выступы
• часть 2-я — проводник или токоотвод, естественно он проводит разряд вдоль стены, не причиняя ей вреда к земле.Как правило, это металлическая проволока или обычный провод с большим сечением, не случайно он не имеет острых углов и прямых соединений. Иногда проводник объединяет несколько молниеприемников и образует как бы шатер, защищающую здание.Вот некоторые требования к проводнику:1. сечение желательно от 50 мм в квадрате в стальной проволоке и от 25 ммв квадрате 2 в алюминиевой;
  2. провод не должен иметь много прямых углов, чтобы не вызвать пожара, лучше если он будет как бы стекать по зданию%
  3. если стена сделана из пожароопасного материала, лучше крепить проводник на штыри, чтобы он не касался стены, в идеале на 10 см от неё.

• часть 3-я – заземлитель — это та самая проволока, но уже сложенная в несколько жил и закопанная глубоко в землю на глубину не менее 0,5 м. Лучше, если это будет несколько штырей прочно соединенных между собой или металлическая плита, размерами 2х0,5 м.
  Главное правило: заземлитель необходимо надежно соединить с проводником.
