Виды внутрипольных конвекторов
Внутрипольные конвекторы делятся на несколько видов:
- Устройства, работающие по принципу естественной конвекции с циркуляцией воздушных масс методом нагнетания. Теплообменник постепенно нагревается и получается равномерное распределение воздушных масс по всей территории помещения. Нагретый воздух перемешивается с холодным так, что создается комфортная во всем пространстве температура.
- Встраиваемые в нишу конвекторы с вентилятором. Они работают на основе принудительного нагнетания воздуха. Такие устройства работают быстрее. Вырабатываемое тепло не оседает на решетках и на теплообменнике. Оно сразу выходит в комнату и вытесняет прохладный воздух.
- Конвекторы, встраиваемые в пол и способные обогреть, охладить и подать воздух извне. Это самый дорогой вариант обогрева с универсальными свойствами и высокой функциональностью. Оборудование такого типа может не только обогревать пространство, но и охлаждать в случае необходимости. Такие устройства относятся к мультисезонным.
По устройству внутрипольные конвекторы делят на три вида:
- Одноконтурные. В холодное время года пропускают воду из центрального отопления, нагретую через теплообменник. Летом таким же образом через теплообменник проходит остуженная вода из чиллера.
- Двухтрубными. Холодная и горячая вода в разные сезоны поступает в разные теплообменники.
- Четырехтрубными. Есть несколько режимов обогрева, от включения которых зависит то, какой по температуре воздух начнет поступать внутрь помещения.
Достоинства и недостатки конвекторов, сфера их применения
Итак, где оправдывает себя применение напольных или внутрипольных конвекторов отопления:

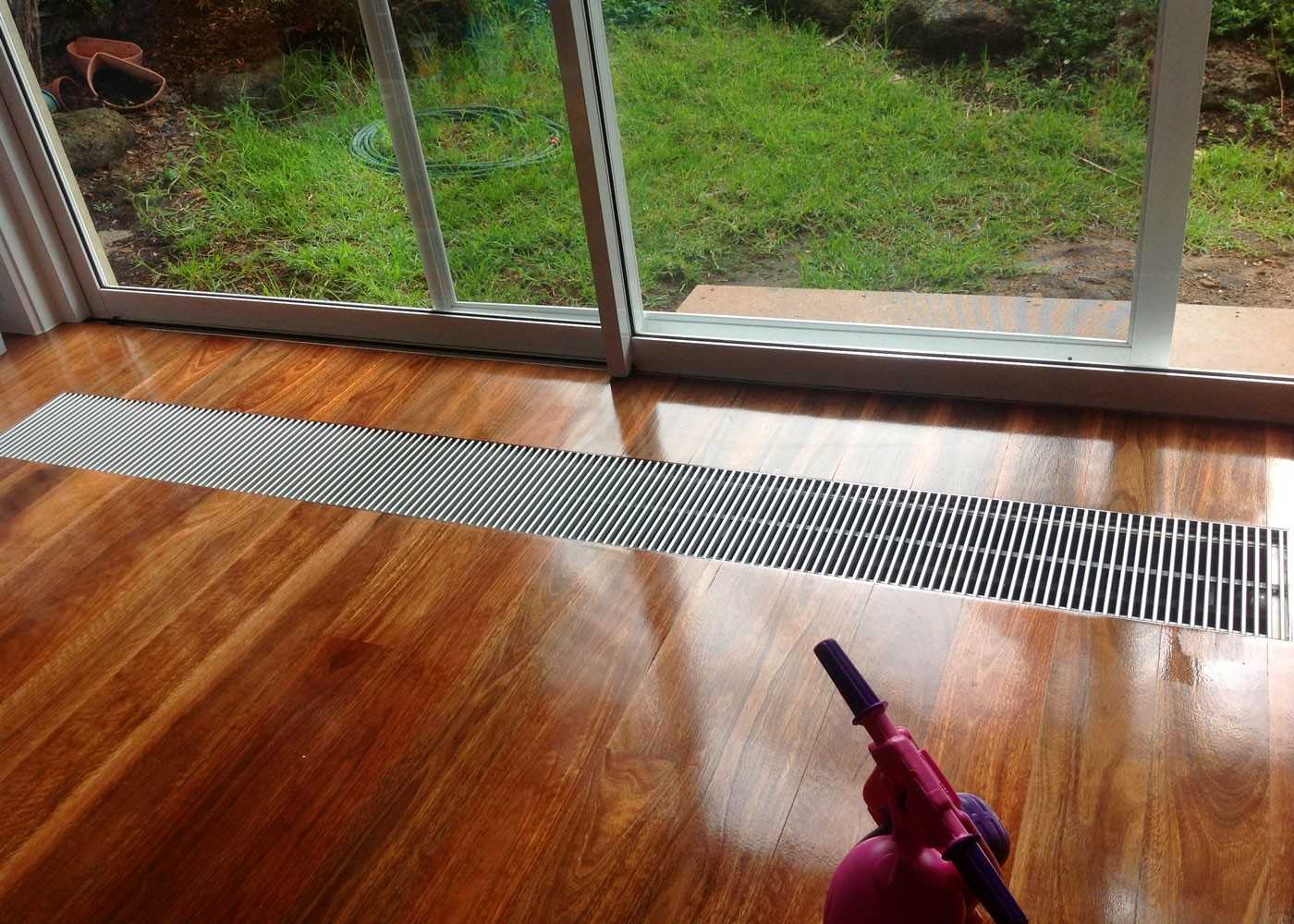

Помещения с высокими окнами, вплоть до пола, или с низким уровнем подоконников, который не позволяет разместить традиционные радиаторы.

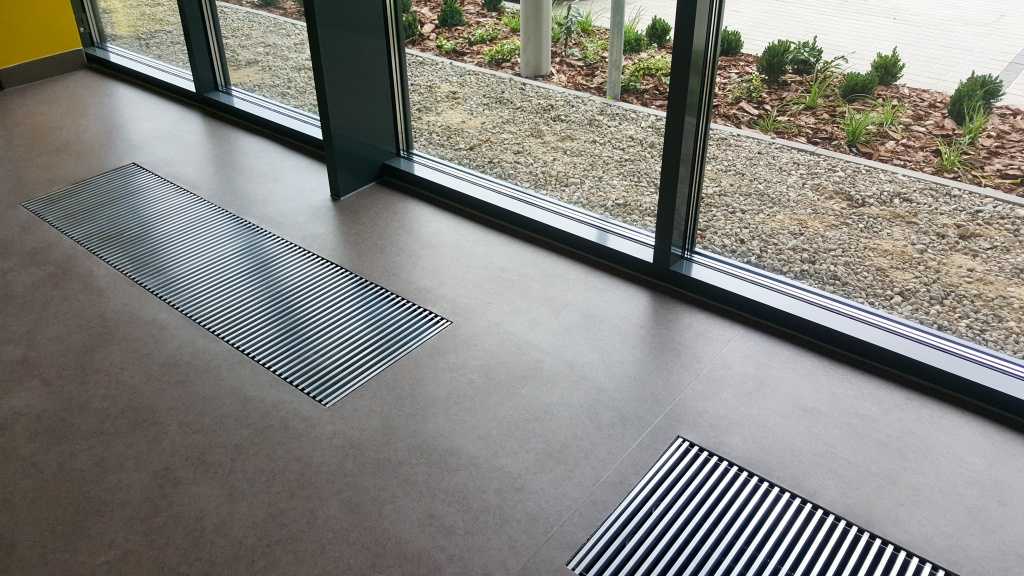

Широко применяются они линейно вдоль застекленных стен в спортивных залах, оранжереях, торговых комплексах, культурных центрах.
В любом случае, такие приборы создают своеобразную эффективную теплую воздушную завесу от проникновения холода.
Представляют они большое удобство и для детских учреждений.
Нет риска травмирования детей об острые углы приборов, полностью исключена возможность получения ожогов – поверхность вешних решеток никогда не нагреется до опасной температуры. В то же время они не ограничивают свободное для игр пространство.
Нередко и владельцы частного жилья не желают портить задуманный интерьер помещения навеской настенных радиаторов отопления.
Внутрипольные конвекторы – один из вариантов решения этой проблемы. Одно из главных достоинств конвекторов – они не занимают пространства, не портят внешнего облика помещения, а порой даже привносят в него особый визуальный эффект.
При правильном подборе мощности и грамотном размещении их по пространству комнаты, они вполне могут стать основным или даже единственным источником тепла, конечно, если это позволяют высота потолков и общая площадь помещения.
Размещение их около часто используемой входной двери позволяет задерживать до 80-90% холодного воздуха, проникающего извне.
Могут возразить, что эффективной скрытой системой отопления являются и теплые полы. Это действительно так, но все же между ними и конвекторами есть значительные различия:
Установка системы тёплого пола – процесс гораздо боле дорогой и трудоемкий.
Контур труб для теплого пола имеет жесткие ограничения как по минимальной, так и по максимальной длине, по уровню давления и температуре теплоносителя.
Этих ограничений практически нет при использовании конвекторов.
Система «теплый пол» предусматривает достаточно равномерное распределения теплообменных труб по всей площади комнаты, а конвектора позволяют сделать акцент на самых проблемных участках помещения.
Ремонт и обслуживание конвекторной системы – гораздо проще.
Некоторые виды полов, например, устроенные по технологии сухой стяжки, просто несовместимы с водяными теплыми полами. С конвекторами таких проблем нет.
Эксплуатация теплого пола может, со временем, привести к пересыханию паркета из натурального дерева или появлению щелей на ламинате, особенно если температура теплоносителя будет выше 40 градусов.
С конвекторами это невозможно в принципе –поверхность пола не подвергается температурному воздействию.
Однако, есть у такой системы отопления и свои, достаточно серьезные недостатки:
Мощные конвекционные потоки увлекают за собой большое количество пыли.
При высоких, более 3 метров, потолках в жилых помещениях такое отопление не принесет желаемого эффекта.
Неравномерность прогрева участков комнаты, неизбежная при конвекторной схеме, может привести к появлению сильных сквозняков холодного воздуха вдоль поверхности пола.
Советы и рекомендации при выборе внутрипольных конвекторов
Чтобы не допустить ошибок при покупке, следует заранее узнать, на какие параметры обратить внимание при выборе внутрипольных конвекторов. Наиболее значимые факторы:
Наиболее значимые факторы:
мощность системы рассчитывается от параметров помещения и показателя теплопотери
Чем больше комната, тем мощнее нужно оборудование;
важно учесть габариты устройства – оно должно свободно помещаться в нише в полу;
в продаже имеются модели с вентилятором или с естественной вентиляцией воздуха – выбор делают в зависимости от помещения, где будет установлено устройство. Если естественного движения воздуха практически нет, рекомендуется выбирать модель с вентилятором.
Практика показывает, что установка внутрипольных конвекторов – отличное решение для больших помещений, однако, чаще всего только этого прибора оказывается недостаточно – оно может использоваться в качестве дополнительного источника тепла.
Важный нюанс, который зачастую не учитывают покупатели – обслуживание конвекторов, в конструкции которых присутствует ТЭН, может оказаться достаточно затратным делом. Данное оборудование время от времени выходит из строя и требует ремонта или замены. Рекомендуется не выбирать конвекторы с ТЭНами в том случае, если планируется отапливать небольшое помещение – для него будет достаточно стандартной модели компактного размера.
Советы специалистов для выбора внутрипольного конвектора:
- нужно учесть не только размеры помещения, но и габариты окна. При укладке конвектор должен совпадать с длиной окна больше чем наполовину;
- лучше всего сделать глубокую нишу в полу – в этом случае теплоотдача прибора будет намного выше;
- если в доме уже установлены другие отопительные приборы, необходимо высчитать суммарную мощность и только исходя из полученных параметров, выбирать конвектор. В ином случае может возникнуть переизбыток тепла и появление тепловых барьеров;
- для помещений с влажной средой идеальный вариант – конвекторы с встроенной дренажной системой;
- рекомендуется приобретать технику от надежных производителей, которые имеют все необходимые сертификаты и работают по стандартам ГОСТ.
Максимальная эффективность работы конвектора возможна только в том случае, если будет правильно высчитан показатель теплоотдачи. Если после установки оборудования оказывается, что тепла в помещении недостаточно, можно использовать дополнительный источник для обогрева и уравновесить все параметры.
Чтобы не ошибиться в выборе внутрипольного конвектора, можно изучить видео рекомендации
Разновидности приборов

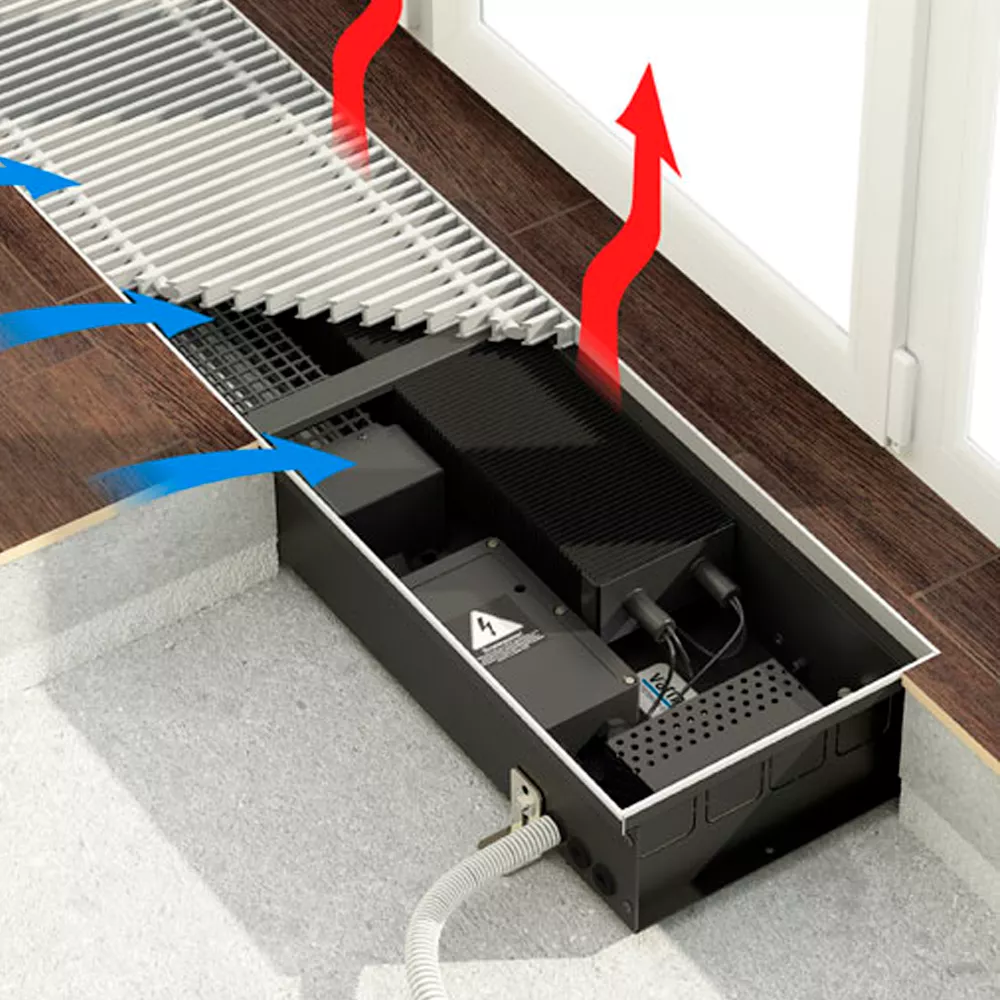

Этот обогревательный прибор, в соответствии со своим названием, построен на принципе естественной или принудительной циркуляции (конвекции) воздуха, нагревающегося при прохождении через теплообменник. Казалось бы – обычная схема, но необычность встраиваемых конвекторов кроется в их компоновочном исполнении.
Корпус
Собирается конвектора в длинном, от 1 до 2 метров, металлическом корпусе, имеющем вид короба или лотка. В зависимости от того, напольный это конвектор, или скрытая внутрипольная модель, корпус может быть различным.
Внешние, напольные приборы декорируются соответствующим образом, иногда даже «маскируясь» под удобные скамейки, имеют ножки или тумбы для установки в нужном месте.
Их удобство в том, что они практически не требуют проведения сложных монтажных работ – только скрытой подводки теплоносителя или электрокабеля.
Корпуса скрытых внутрипольных конвекторов отопления внешне не столь привлекательны – здесь ставка больше делается на прочность и повышенные антикоррозийные свойства.
Их углубляют в поверхность пола, делая выемки в фальшполу или же устанавливая предварительно, еще до заливки стяжки.
Располагают их таким образом, чтобы уровень уложенной на корпус штатной решетки приходился вровень с уровнем финишного покрытия пола.
Такие приборы могут иметь небольшие регулируемые опоры для выставления обогревателя при его монтаже по горизонтальному уровню на требуемую высоту.
Высота корпуса также может быть различной. Так, у внутрипольных скрытых моделей она может лежать в пределах от 50 до 150 мм.
Теплообменник
Внутри корпуса, примерно посередине его высоты и практически по всей длине размещен теплообменник.
Если это модель с подключением к водяному контуру, то он представляет собой медную или алюминиевую трубку (змеевик) с поперечными металлическими пластинами радиатора для повышения площади теплообмена.
Трубка с обоих концов оснащена резьбовой частью – фитингом для подключения к системе отопления дома посредством гибких шлангов, для которых в поверхности пола готовятся штробы.
Такая схема обогрева наиболее выгодна в плане экономичности – приборы можно подключать как к автономной, так и к централизованной системе отопления. Обычно это делают по параллельной схеме, тем самым обеспечивая равенство температур на каждом конвекторе.
У электрических конвекторов встраиваемых в пол – это ТЭН, также оснащенный эффективным пластинчатым радиатором.
Материал пластин такой же – медь или алюминий, или их сплавы – металлы, оптимально подходящие для теплообмена в силу своей высокой теплопроводности.
В плане монтажа с ними попроще – требуется только подводка кабеля.
Кроме того есть у них и еще одно преимущество – возможность быстрой и точной регулировки температуры, подключения к системам автоматического поддержания нужного микроклимата.
Недостаток – значительные затраты на оплату счетов за электроэнергию. В этом плане они значительно проигрывают водяным
Решетка

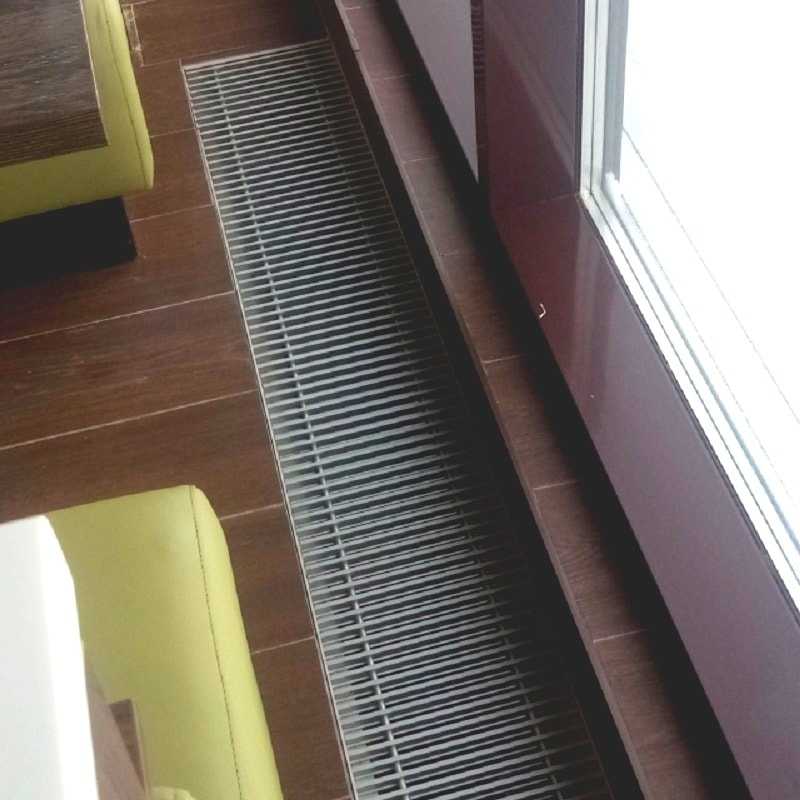

Сверху, конвектор отопления в пол, забран решеткой. Исполняться она может из различных материалов – металл, полимеры, ценные породы древесины.
Ее внешний вид можно подобрать в соответствии с общим стилем оформления помещения. Решетка не препятствует перемещению людей по полу, и в то же время хорошо пропускает циркулирующий воздух.
Дополнительные опции
Многие конвекторы, для повышения эффективности работы, оснащены системой принудительной циркуляции, которая, по сути, представляет собой встроенный один или даже несколько вентиляторов, питающихся переменным или постоянным током.
И водяные, и электрические конвекторы для пола могут комплектоваться датчиками-термостатами, для предварительной установки уровня требуемого нагрева помещения.
Особую разновидность конвекторов представляют фанкойлы.
Это комплексная система, обеспечивающая и вентиляцию с кондиционированием, и обогрев помещения. Они могут быть четырехтрубными, подключаться сразу и к системе отопления, и к охладителю рабочей жидкости – чиллеру.
Более простые модели – двухтрубные, одноконтурные, сезонное переключение которых потребует вмешательства мастера. Все системы файнкойлов оснащаются вентиляторами для обеспечения принудительной циркуляции воздушного потока.
Особенности монтажа
Ниша для отопительного агрегата подбирается следующим образом:
- Устанавливается допустимая глубина, которая на 10-15 мм должна быть больше, чем высота устройства. Для грамотного выравнивания короба устройства и решетки с уровнем пола применяют страховочные миллиметры.
- Ширина и длина ниши. К размеру устройства следует добавить 5-10 мм. При таком раскладе получится грамотно укрепить корпус устройства и не возникнет затруднений при встраивании коммуникаций. Теплообменник стоит помещать ближе к комнате, чем к оконному проему. В данном случае воздух быстрее и качественнее прогреется, а на стекле не будет конденсата.
- Расстояние от окна и стен. Лучше оставлять 5-15 см между оборудованием и проемом окна. В случае с панорамными окнами этот показатель может чуть отличаться. От стены до устройства выдерживается 15-30 см. Так не будет скапливаться плесень, а тепло равномерно перемещаться по всей территории комнаты.

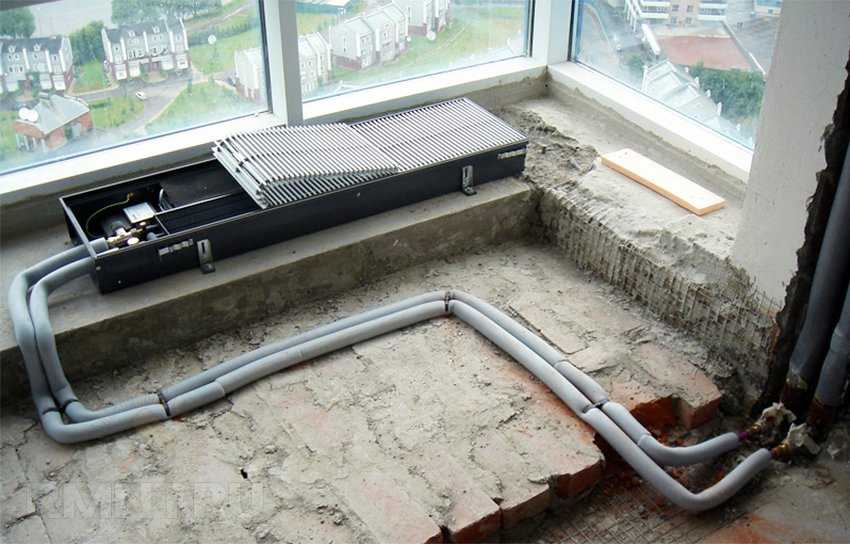

Установка встроенного в пол конвектора, работающего на воде, происходит путем подключения коммуникации в гибком или жестком варианте. В первом случае используются гибкие коммуникации или шланги. Они подают теплоноситель в теплообменник. Плюсом подобного подключения является легкое рассоединение в случае необходимости, а также подключения повторно. Но есть и минус гибкого подключения. При таком формате коммуникации недолговечны и уязвимы.
При жестком подключении применяется подающий клапан, который регулирует работу жестких трубных коммуникаций. Это самый надежный и безопасный способ подключения, но он не так удобен при уборке и монтаже агрегата повторно, если потребуется его переставлять на другое место.
Электрический встраиваемый в пол конвектор требует грамотного подхода к прокладываю проводов и подключению к сети в 220 Вольт. Здесь не нужно заземление, так как оно уже встроено в систему первоначально. Главное, чтобы по окончании работ вся проводка была помещена в пол и не виднелась оттуда. Это является гарантией безопасной работы внутрипольного конвектора.
Агрегат устанавливается совместно с укладкой решетки. Также все это закрывается декоративной рамой
Важно учесть, что в ней присутствуют просветы из-за свободного пространства в настиле. Чтобы минимизировать такой эффект, можно заполнить нишу силиконом
Контура у труб к устройству подводят гайками накидного типа. Все это присоединяется к обжимному кольцу и штуцеру, которые проходят по металлопластиковой трубке.
Внутрипольных конвекторов разных производителей очень много. Чтобы разобраться, какой именно подойдет для вашей квартиры или частного дома, нужно понимать принцип действия отдельных элементов устройства и их совместимости с вашими запросами
Важно рассчитать количества тепла, которое требуется получать ежедневно и обогреваемую территорию.
Плюсы батарей-невидимок
Очевидным достоинством устройств является незаметность. Поскольку они не видны внешне, не приходится встраивать их в интерьер, думать, чем скрыть, замаскировать конструкции, если они не подходят по цвету или стилю. Наличие батарей-невидимок в комнате определяется только по съемной решетке, которая монтируется в полу.
На заметку! Оттенки решеток могут быть самыми разнообразными, к тому же возможно изготовление моделей любого оттенка из системы RAL.
Прочие преимущества батарей-невидимок:
- Качественное распределение тепла в помещении. Обычные пристенные радиаторы практически не нагревают пол, непосредственно над ним формируется слой прохладного воздуха, отчего по поверхности может быть некомфортно ходить. Если в доме установлены батареи-невидимки, то холодный воздух устремляется в нишу, нагревается и поднимается, при этом пол будет приятным на ощупь, теплым. Обычные радиаторы сильнее всего прогревают воздух рядом с собой, при этом в дальнем углу комнаты может быть холодно. Внутрипольные конвекторы с вентиляторами дают быстрый и равномерный нагрев всего помещения.
- Оптимальная температура пола. Нередко системы теплого пола вызывают эффект «горячего песка» и попросту перегревают поверхность. Это не слишком приятно, особенно если воздух в помещении прохладный. С батареями-невидимками вовсе не придется монтировать теплый пол, а комфортные ощущения при хождении босиком гарантированы.
- Снижение затрат на отопление и электроэнергию. Конвектор внутри пола – очень экономный прибор. Он тратит не более ¼ от того объема горячей воды, который нужен стандартной батарее. Если в доме есть счетчики на отопление, снижение расходов будет ощутимым. Даже при 50-градусной температуре теплоносителя в помещении устанавливается достаточно приятный микроклимат.
Внутрипольные конвекторы в интерьере
Другими важными положительными свойствами батарей-невидимок стоит назвать:
- небольшой вес, отсутствие какой-либо серьезной нагрузки на несущие конструкции;
- безопасность для домочадцев и питомцев – обжечься о решетку невозможно;
- технологичность – управление батареями-невидимками можно осуществлять с помощью удобных устройств: пультов, систем климат-контроля;
- универсальность – подобное оборудование отлично подходит как для офисных, торговых, общественных, так и для жилых помещений, квартир, загородных домов.
Что такое отопление в полу и когда его лучше делать
Сразу скажем, что разговор пойдет не о подогреве пола. Говорить будем об отопительных приборах — конвекторах, которые встраиваются в пол. Встраиваемыми они называются потому, что сам отопительный прибор находится в полу. Все устройство находится в нише пола, а на виду только декоративно-защитная решетка, которая должна находиться на одном уровне с напольным покрытием.
Как работает отопление в полу под окном
Из способа монтажа выплывает сразу несколько ограничений. Первое. Корпус встраиваемого радиатора надо куда-то спрятать, поэтому высота конструкции пола должна быть не меньше чем высота корпуса конвектора. И это один из самых больших недостатков этого типа отопления. Самые тонкие конвекторы — 70 мм толщиной, но их единицы. У большинства производителей самый тонкий встраиваемый конвектор — 90 мм или больше. То есть, от основания пол надо поднимать примерно на 10 см или выше. Или делать в основании выемку, что не всегда возможно. Если вас это не пугает — отлично, но надо разобраться с остальными плюсами и минусами.
Плюсы и минусы
Плюс встроенных отопительных приборов в том, что отопление в полу незаметно. Мы давно привыкли к радиаторам и практически их не замечаем. Но привычные батареи неприменимы при панорамном остеклении. При окнах от пола до потолка есть только два варианта — встраиваемые конвекторы или низкие напольные радиаторы. Причем второй вариант неприменим, если остекление раздвижное. Если это двери на балкон, террасу, не будете же вы переступать пусть небольшие, но выступающие приборы. Тут либо оставлять проход без отопления, либо ставить встроенный в пол конвектор.
Тоже вариант, но не многим нравится
Недостатков отопление в полу имеет больше. Первый — цена. Каждый прибор стоит в разы выше, чем обычный радиатор даже самого крутого бренда. Второе — сложность монтажа. Приборы встраиваемые, так что либо уровень пола поднимать, либо в уже существующем делать углубление. Это снова-таки увеличивает стоимость. Третье — для эффективного отопления надо либо ставить приборы больших размеров (и более дорогие), либо устанавливать более компактные, но со встроенным вентилятором. В таком варианте надо тянуть отдельный кабель электропитания, что снова-таки повышает стоимость на стадии монтажа, да еще и отопление становится энергозависимым.
Конвекторы со встроенным вентилятором имеют другие особенности, которые некоторыми считаются за недостатки:
Вентиляторы шумят. Есть малошумные модели или работающие на естественной циркуляции. С малошумными вентиляторами конвекторы стоят дороже, а работающие на естественной конвекции малоэффективны. Они нужны большого размера, что дорого и сложно в монтаже. В общем, выход все равно есть. В кухне, гостиной или столовой, там где не спят, шум не сильно мешает. Поэтому можно ставить с не очень высоким уровнем шума. В спальнях шум — это проблема. Вариант решения — отключать на ночь вентилятор. Спать в прохладном воздухе рекомендуют врачи. Второй вариант — ставить модели на естественной конвекции.
Любые конвекторы гоняют пыль
Но со включенным вентилятором процесс идет гораздо активнее и людям с аллергией это надо принимать во внимание.
В корпусе скапливается пыль и грязь. Эта проблема больше надуманная
Пыль можно убирать пылесосом с насадками, еженедельная влажная уборка вообще решит проблему.
Как видите, основной недостаток — это высокая цена и сложность (дороговизна) установки. Остальные моменты надо учитывать, но действительно недостатками они не являются.
https://youtube.com/watch?v=AIEgi_eDjUM
Протечка конвектора
Если у вас потек обычный радиатор, вы заметите это сразу, потому что увидите под ним лужу.
А если потечет внутрипольный конвектор, вы это обнаружите только после того, как подмокнет весь ламинат и вода поднимется выше его уровня.
При этом гаранитровано будут затоплены все соседи снизу.
Когда у обычного радиатора подтекают подводы, что вы делаете? Берете обычный разводной ключ и спокойно их подтягиваете.
А когда подтекает конвектор, то все соединения будут покрыты очень горячей и очень непрозрачной водой. И вымачивать эту воду тряпкой очень неудобно.
У радиаторов очень острые края и когда вы будете доставать оттуда воду, порезы пальцев вам обеспечены.
Также не забывайте, что нормально греют только конвекторы с вентилятором. А вентилятор это электрический прибор, который питается от напряжения 220В.
И в случае с протекающим конвектором, эффект будет вполне очевидный, как будто электропроводку засунули в воду.
А еще, в нише внутрипольных конвекторов постоянно копится грязь и пыль, а убирать там, как мы выяснили, не очень удобно.
Общие советы по монтажу конвектора после установки финишного полового покрытия
Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.
Схема установки конвекторов, указание габаритов ниши под оборудование
Ниша для внутрипольного конвектора
Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.
Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна или двери
Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.
Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.
Кран Маевского
Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками
Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования
