Пять шагов к уютной мансарде

Преимущества и особенности технологии мансардного этажа

Преимущества мансардного этажа:

Увеличение полезной площади здания: главным преимуществом мансардного этажа является возможность использования под крышей ранее неиспользуемого пространства. Это позволяет увеличить полезную площадь здания, что особенно актуально в условиях ограниченности земельных участков.
Эстетичный внешний вид: мансардные этажи придают зданию оригинальность и архитектурную привлекательность. Скаты крыши и большое количество окон создают уникальный стиль и придают элегантность зданию.
Большие возможности планировки: использование мансардного этажа позволяет создать практичные и функциональные планировки. Высокие потолки и наличие скатов крышы создают уютную и просторную обстановку.

Особенности технологии мансардного этажа:

Необходимость в особых конструкциях: для создания мансардного этажа требуется специфическая конструкция крыши, включающая скаты, фронтоны, окна и утепление. Это требует дополнительных затрат и позволяет создавать особенные архитектурные решения.
Требования к утеплению и вентиляции: из-за скатов крыши и большой площади окон, мансардный этаж требует дополнительных изоляционных материалов для обеспечения теплого микроклимата. Кроме того, необходима хорошая система вентиляции, чтобы избежать скопления конденсата и сохранить здоровую атмосферу в помещении.
Особенности энергетической эффективности: из-за большого количества остекленных поверхностей, мансардный этаж может быть менее энергетически эффективным, чем другие этажи здания. Необходимо учитывать это при проектировании и строительстве мансардного этажа.

Расчет стропильной системы мансардной крыши с разным количеством скатов

Определившись с дизайном мансардного помещения, приступают к монтажу каркаса крыши. При этом основные ее элементы и узлы определяются формулой расчета, которая поможет подобрать профиль, длину и сечение элементов системы, шаг их расположения, способы соединение деталей. Учитывая особенности чердачной крыши, часть помещения будет иметь низкий потолок.

Совет:

в местах, где потолок мансарды находится слишком низком, можно расположить ниши для хранения вещей, различные модульные шкафчики, стеллажи.

Стропильная система крыши: составление проекта

Сначала определяются с выбором схемы каркаса мансардной крыши. В строительстве стропила делят на наслонные и висячие. Наслонные опираются на стены дома, и устанавливаются в зданиях, где расстояние между стенами не превышает значение 6,5 м, а висячие — монтируют на затяжку и мауэрлат. Если ширина пролетов большая, стропильную систему необходимо усилить дополнительными связями.

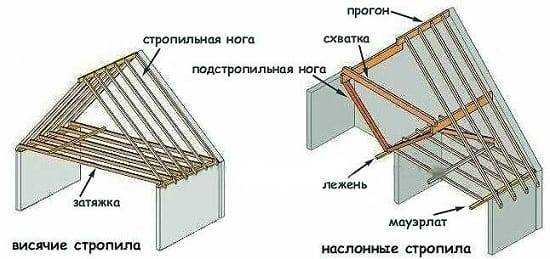

Разные схемы-проекты стропильной системы мансардной крыши, их отличия

Для расчета предполагаемых нагрузок существуют специальные формулы.

Для определения снеговой нагрузки воспользуетесь формулой: S=Sg*µ. В которой: S — нагрузка снеговая, Sg — вес покрова снега на 1 м2 площади (данный показатель можно найти в СНИП — разделе «Стропильные системы»), µ —коэффициент, зависящий от угла наклона кровли (он составляет 1,0 — для плоских крыш с наклонным углом в 25 градусов, и 0,7 — для крыш с наклоном от 25 до 60 градусов). Для расчета ветровой нагрузки применяется следующая формула: W = Wo*k В которой: Wo — норма ветровой нагрузки, определяющаяся по таблице СНИП индивидуально для каждого района страны, k — коэффициент, который определяет колебание ветровой нагрузки в зависимости от высоты дома и типа местности его расположения.

Внимание: для крыши с крутыми склонами снеговые нагрузки учитывать не обязательно

Высота дома	А-открытые местности (степь, побережье)	Б – местности с препятствиями (города, леса)
5м	0,75	0,85
10м	1	0,65
20м	1,25	0,85

Для расчета других элементов мансардной крыши и сечения стропил можно воспользоваться специальным онлайн-калькулятором. Необходимо указать кровельный материал, материал изготовления чердачных перекрытий, а программа выдаст расчет обрешетки, угол сечения и расстояние между стропилами мансардной крыши.

Онлайн-программа для расчета

Материалы для изготовления стропильной системы

Чаще всего каркас для мансардной крыши сооружают из дерева. При этом следует подбирать прочную древесину, способную противостоять перепаду температур и гниению. Подойдет для этих целей материал первого сорта хвойных пород и лиственница.

Совет: для защиты стропильной системы, древесину следует обработать специальным антисептическим и огнезащитным составом.

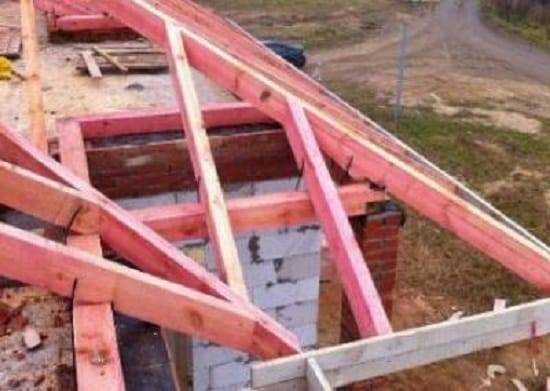

Пропитка стропил мансардной крыши антисептиком

Если на крышу предполагаются большие нагрузки, то могут применяться металлические стропила мансардных крыш. Они могут опираться на деревянные балки, или всю конструкцию полностью изготовляют из металла.

Стропильная конструкция мансардной крыши состоит из ферм. А стропила для мансарды (ноги) выступают составляющими элементами каждой фермы. Количество ферм определяется длиной фасада и шагом их установки.

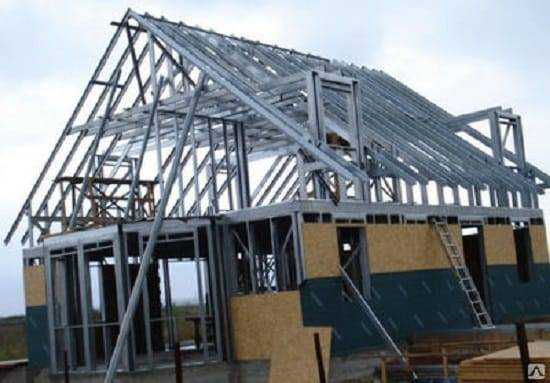

Ферма — металлическая стропильная система мансардной крыши, фото

Металлическая конструкция крыши крепкая и долговечная, но имеет она и недостатки, связанные с доставкой и монтажом, а также ее высокой стоимостью.

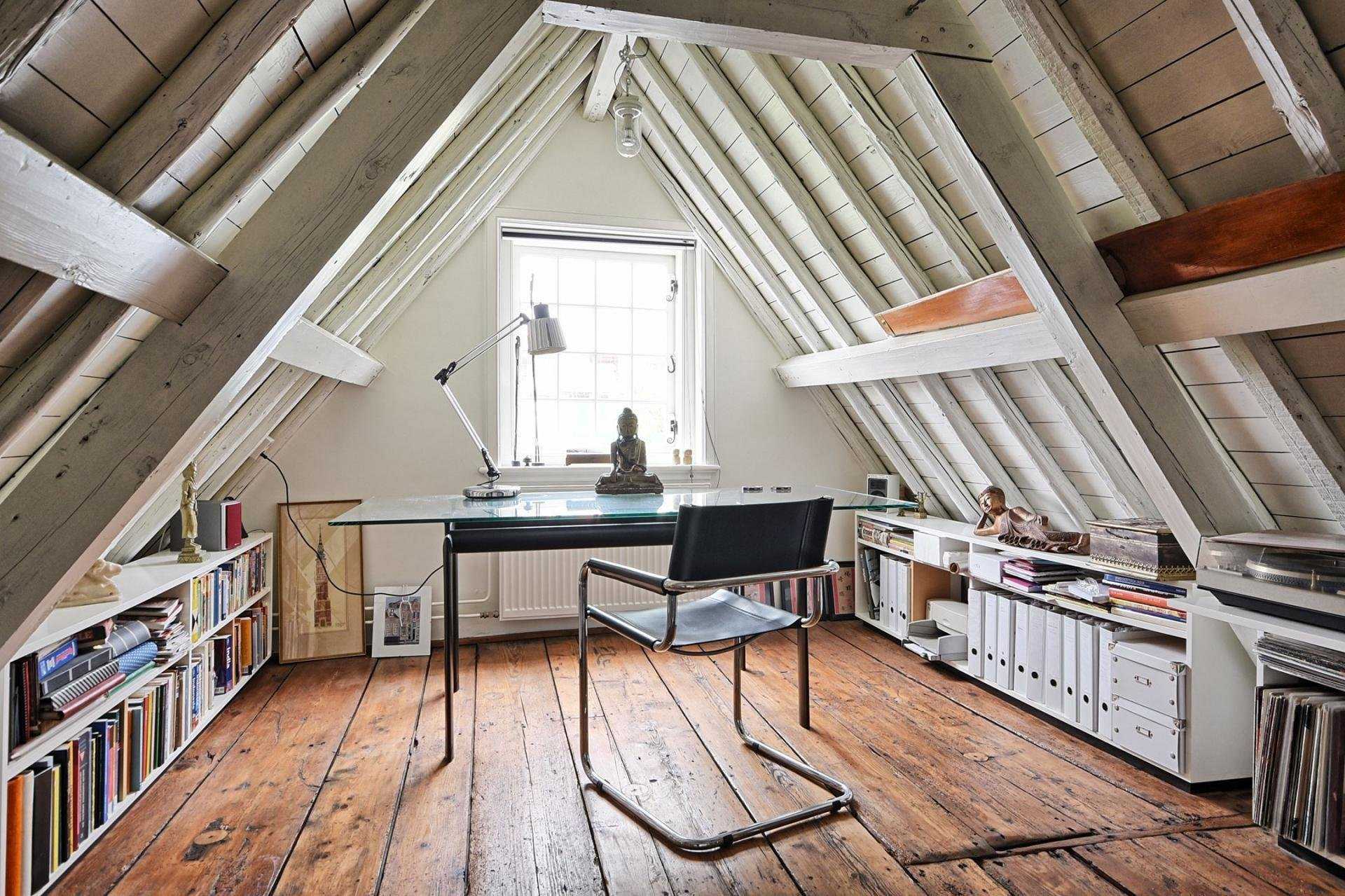

Интерьер дома с мансардой

Достоинства мансарды, ограждающие конструкции которой
образованы поверхностями ломаной или наклонной кровли:

Реальная возможность увеличить жилплощадь за счет чердака.
Сократить теплопотери дома в холодное время года.
Улучшить эстетику здания.

К вопросам обустройства обыкновенных чердаков с трапециевидными или треугольными потолками (которые современные дизайнеры и архитекторы гордо величают мансардами) необходимо подходить технически подковано и очень осмотрительно. Скажем, что не все такого рода эксперименты заканчивались удачно.

Для того чтобы превратить пыльное нежилое помещение (зимой
остуженное холодными ветрами, а летом раскаленное солнечными лучами) в
комфортную и красивую спальню, детскую, гостиную или кабинет необходимо:

подвести на мансардный этаж инженерные коммуникации
(вентиляцию, кондиционирование) и утеплить его;

грамотно задействовать все стены, подкосы, стойки и скаты крыши
для организации жилой площади;

увеличить чердачное пространство за счет сблокированных или
вертикально расположенных в люкарнах окон;

тщательно спланировать хорошую освещенность;

отдать предпочтение влагоустойчивым материалам отделки;

правильно выбрать и расставить мебель, руководствуясь
простым правилом – чем ниже потолки, тем ниже предметы мебели;

стараться не перегружать интерьер лишними предметами и
аксессуарами;

использовать большое количество натуральных материалов;

создать здоровый микроклимат.

Запрещается! Нерационально использовать пространство и
делать итак небольшую комнату еще меньшей.

Заграможденное пространство мансардной комнаты

Интерьер маленькой мансарды

Скромная площадь – не препятствие в создании стильного
дизайна мансарды. Да, скошенные потолки действительно «съедают» большую часть
помещения. Но увеличить объем и площадь чердачной площади можно если ее хорошо
осветить, правильно подобрать цветовую гамму, а окна сделать максимально
высокими и широкими.

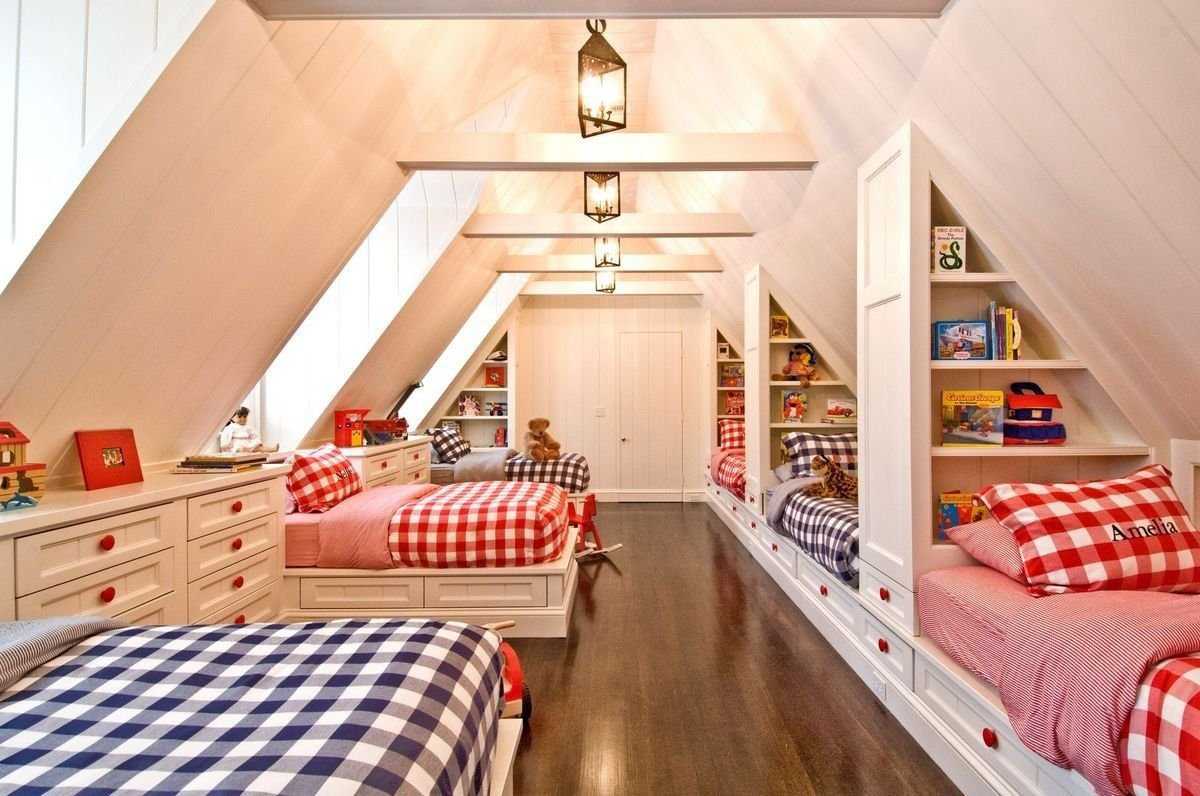

Формирование интерьера для мансардной спальни

Декорировать подобные помещения всегда непросто, так как можно использовать разные стили, например, прованс, скандинавский стиль и многие другие. Если вы хотите сформировать уютную атмосферу в пределах этого помещения, то целесообразно как можно больше использовать материалов из натуральной древесины. Внутренние скаты крыши нередко отделывают гипсокартонном, который в дальнейшем оштукатуривается. Цвета лучше выбирать неброские, чтобы они не утомляли глаза при длительном пребывании в помещении.

Отделка мансарды светлым деревом

Если вы хотите оформить интерьер просто и со вкусом, то можно использовать легкую эклектику. Например, современная люстра с подвесками будет отлично гармонировать с атрибутами старинной мебели. Можно даже использовать старую кровать, которую предварительно можно реставрировать. Все вещи, которые до этого были не нужными, можно восстановить и использовать на этапе формирования интерьера такого помещения.

Винтажная мебель в интерьере мансарды

Для отделки пола можно использовать плитку из керамики. Однако, только те ее виды, которые не скользят – это позволит избежать травм и других неприятностей. Также отличным решением будет применение деревянных досок. Этот материал природный, поэтому привнесет в интерьер теплоты, а плитка – эталон гигиеничности. Дизайнеры сходятся во мнении, что доски лучше не окрашивать, а просто покрыть лаком. А вот кафельное покрытие должно быть светлым или иметь натуральные оттенки.

Пол в мансарде из обработанных досок

Если вы захотите использовать текстиль, то с ним будет сложно переборщить. Рекомендуется использовать его на покрывалах кроватей, кресел, а также можно сформировать кружевные дорожки и применить в виде штор на окнах. Если вы приверженец стиля прованс, то тогда нужно установить в мансардной спальне большую кровать, на которой будет находиться множество подушек, одеял и покрывал. Примечательно, что этот атрибут мебели может быть выполнен из кованого железа или древесины. Ковка будет смотреться в рамках этого стиля более гармонично.

Текстиль добавит уюта интерьеру мансарды

Многие дизайнеры сходятся во мнении, что на этапе формирования интерьера мансардного этажа недопустимо использовать скандинавский стиль, так как он отличается максимальной простотой и аскетизмом, так что спальня в итоге не будет уютной и располагать к отдыху. Впрочем, этот стиль отличается утилитарностью и не совсем лишен комфорта. Для красоты тут применяются только редкие элементы декора ручной работы, а также природные дары и яркий текстиль.

Интерьер мансарды в скандинавском стиле

Если вы хотите сделать интерьер максимально выразительным и необычным, то в таком случае целесообразно использовать натуральные морские камни и стеклышки. Использование большого количества этнических элементов в дизайне позволит сформировать поистине домашнюю обстановку внутри комнаты. Не лишним будет использование современных пластиковых атрибутов, например, можно разместить торшеры, стеклянные столики и подобные мебельные аксессуары.

Интерьер мансарды в этническом стиле

Примеры планировки мансарды для малогабаритных домов

Неразделённое пространство. Этот чертёж дома 6х6 предполагает планировку второго этажа дома студийного типа. Внизу располагается небольшой холл, в который ведёт крыльцо. Из холла можно попасть в кухню- столовую и гостиную, которая занимает половину первого этажа. Второй этаж представляет одну комнату-студию, которую можно использовать в различных целях и оформить в любом стиле. Минус этого проекта – отсутствие санузла, поэтому в первоначальном виде дом предназначен для временного пребывания, в роли домика для летней дачи. По желанию возможна перепланировка.
Маленький, но удобный. Планировка этого небольшого дома предполагает наличие санузла. Кухня и гостиная разделяются небольшими перегородками. Мансардный этаж вмещает в себя две спальни, гардеробную и небольшой холл. Удобное и компактное размещение комнат позволяет использовать дом для постоянного проживания небольшой семьи.
Строгая симметрия. Этот чертёж постройки 6х6 предполагает размещение в мансарде двух одинаковых спален, разделённых небольшой кладовкой. Такой дом успешно заменит трёхкомнатную городскую квартиру для небольшой семьи.
Мансарда для отдыха. Эта схема для дома 6х6 предполагает студийное оформление нижней части, а мансарда разделена на отдельные зоны, разные по площади.
Со всеми удобствами. Дома с мансардой немного большей площади: 6х8, 8х8 дают возможность оборудовать дополнительный санузел для мансардного этажа. Размеры этого сказочного домика позволяют идеально использовать небольшой участок. Отличительные черты: компактность и, вместе с тем, все необходимые удобства благодаря приемлемой планировке мансарды.
Ванная с видом на природу. Мансарда этого дома размерами 8х8 или 8х9 кроме трёх комнат, две из которых имеют выход на балкон, вместила в себя просторную ванную комнату с окном на природу.
Много пространства. Площадь мансарды дома 8х8 или 8х9 можно разделить на меньшее количество отдельных помещений, больших размеров: вариант для любителей пространства.
Разнообразие форм. На прямоугольной площади сделать удобную планировку, которая соответствовала бы требованиям удобства и эстетики всегда труднее, чем на квадратной. Тем не менее, нет ничего невозможного. Этот чертёж предполагает ассиметричную форму одной из комнат на мансардном этаже дома 8х9. Таким вариантом можно воспользоваться в случае, когда проводится перепланировка чердачного помещения.
И снова классика. Этот чертёж 6х9 для поклонников классической планировки и удобств: пространство мансарды разделено на небольшие зоны и включает спальни, коридор и санузел.

Основное освещение и дополнительная подсветка

В просторных помещениях необходим центральный прибор. Но для традиционной люстры найти подходящее место на скошенном потолке непросто.

Используются такие варианты:

Выбирают прибор на гибком подвесе, который позволяет менять угол относительно поверхности.
Крепят на горизонтальную часть потолка.
Вешают через специальную накладку в виде срезанного цилиндра.
Выбирают плоский диодный светильник, который размещается на наклонной части.

В качестве дополнения подходят встраиваемые и накладные точечные приборы. А группы из них достаточно для небольшого помещения, тогда люстра не нужна.

Не стоит забывать о настенных бра, настольных и напольных торшерах. Их подбирают в стиле потолочного прибора, но не обязательно из той же коллекции.

Обустройство мансарды — более сложный процесс, чем ремонт стандартной комнаты. Зато результатом будет действительно неповторимая обстановка, радующая своего обитателя.

Читайте подробнее: Освещение в мансарде со скошенным потолком

Мансардные крыши, какие они?

Существуют одно-, двухскатные, ломаные, а также многоскатные мансардные крыши. Все они, за исключением, пожалуй, односкатной, довольно привычны нам. А двухскатные крыши можно даже считать символом русской деревни, настолько они популярны.

Типы популярных конструкций

Крыши с одним скатом – самые простые в проектировании и строительстве. Однако при строительстве мансардного этажа особенности конструкции не позволяют рационально использовать все пространство внутри помещения. Односкатные конструкции не приобрели популярности в домостроении на территории России: в зимнее время на них будет скапливаться большое количество снега. Здесь они чаще употребляются для бань и надворных построек: летние кухни, гаражи, сараи и т.д.

Строительство мансардной крыши с одним скатом не имеет большой популярности

А вот двускатные крыши в Росии распространены повсеместно. Такая популярность конструкции обеспечена простотой ее возведения и отличными эксплуатационными качествами в дальнейшем. За счет сильного наклона скатов обеспечивается хороший отток дождевой воды, кроме того, в зимнее время на крыше не так сильно накапливается снег.

Для мансардных этажей крыши с двумя скатами подходят, однако помещение внутри получается небольшое и вытянутой формы. Увеличить пространство можно за счет возведения дополнительных боковых стен. На следующей схеме такие стены отсутствуют.

Каркас мансардной крыши с двумя скатами

Многоскатные мансардные крыши относятся к категории сложных. Их проектирование – довольно трудоемкий процесс. Ошибки, допущенные в проектах мансардных крыш с несколькими скатами, чреваты разрушением мауэрлатов, чрезмерным прогибом стропил мансарды и т.д. Но в остальном многоскатная конструкция будет хорошим решением: большое пространство для мансарды внутри и отличный внешний вид строения снаружи.

Многоскатная мансардная крыша своими руками

Двускатная ломаная конструкция имеет еще название: крыша мансардного типа. Стропильная система сильно отличается от традиционной двускатной крыши, которая описана выше. Самое главное преимущество ломаной конструкции – удобство использования внутреннего пространства – доля «мертвых» зон, которые невозможно использовать рационально, очень невелика. Поэтому при строительстве мансард выбор очень часто падает именно на ломаные конструкции.

Ломаная мансардная крыша своими руками

Важно: ломаные двускатные крыши целесообразно возводить над домами, ширина которых не привышает шести метров. Такое расстояние гарантирует надежность стропильной системы и правильное распределение нагрузок. При работе с большим метражом потребуется изменение обычной для ломаной крыши конструкции

При работе с большим метражом потребуется изменение обычной для ломаной крыши конструкции.

Разная длина, разный угол наклона

Скат крыши с разной длиной и с разным углом наклона

В этом случае конек сдвинут относительно центральной оси симметрии дома. Скаты могут заканчиваться как на одном уровне, так и на разных (см. илл.).

Для чего так делают?

Во-первых, для того, чтобы сделать облик дома более динамичным.
Во-вторых, чтобы сделать здание более энергоэффективным. В умеренных широтах можно сориентировать здание так, чтобы в дневные часы солнце освещало пологий скат, и предусмотреть на этом скате мансардные окна. Большую часть суток внутренние помещения будут освещаться и согреваться естественным образом. В более солнечных и жарких регионах можно поступить наоборот (как на иллюстрации).
В-третьих, чтобы нейтрализовать климатические особенности региона. Если в ваших краях по полгода дуют сильнейшие ветра с моря, то лучше повернуть дом пологим скатом «под ветер», чтобы уберечь крышу.

Распределение тепла в доме с разноскатной крышей

Какие могут быть проблемы?

Сдвиг конька относительно оси симметрии дома приводит к неравномерному распределению нагрузки на стены. Такой проект должен обязательно просчитывать профессионал. Особенно важен правильный расчет нагрузок для деревянных домов, их стены дают сильную усадку в первый год, и неграмотно спроектированную крышу может сильно перекосить.

Снег зимой будет задерживаться на пологом скате кровли, в то время как на крутом его не будет вовсе. При этом нагрузки на разные скаты могут различаться в 4-5 раз. Для того, чтобы крыша не деформировалась, стропила под пологим скатом должны быть толще и массивнее, чем под более крутым.

В домах с асимметричным расположением конька стоит обратить внимание на качество исполнения мауэрлата, ведь именно этот элемент передает всю нагрузку от крыши к стенам. Интересный частный случайНесимметричные скаты помогут организовать открытую террасу на уровне второго этажа

Ее можно использовать для отдыха или для установки какого-либо оборудования, например, солнечных батарей или бака для нагревания воды. Нагрузка на фундамент в этом случае будет ниже, чем когда весь второй этаж полностью спрятан под крышу

Интересный частный случайНесимметричные скаты помогут организовать открытую террасу на уровне второго этажа. Ее можно использовать для отдыха или для установки какого-либо оборудования, например, солнечных батарей или бака для нагревания воды. Нагрузка на фундамент в этом случае будет ниже, чем когда весь второй этаж полностью спрятан под крышу.

Несимметричная крыша с открытой террасой на уровне второго этажа

Расчет площади мансардного этажа

Возможность использовать чердак под жилую площадь рассчитывается по формуле

А – суммарная площадь помещений, высота которых превышает 2,5 м;

В – суммарная площадь помещений, высота которых находится в пределах от 1,1 до 2,5 м.;

С – суммарная площадь помещений, высота которых находится в пределах от 0,8 м до 1,1 м.

0,7 – поправочный коэффициент. Говорит о том, что теоретически эта площадь может быть использована, но с существенными ограничениями.

Уменьшить количество неиспользуемых квадратных метров можно, если поднять стены на высоту более метра. Достигается это посредством строительства аттиковых стен. Аттиковые стены мансардного этажа – это надстройка над несущими стенами.

Материал подготовлен для сайта www.moydomik.net

Элементы стропильной системы

Самый важный момент в том, как сделать двухскатную мансарду, связан с обустройством стропильной системы, которую нужно сделать прочной, способной противостоять нагрузкам.

Она состоит из следующих элементов:

Мауэрлат. Является основанием для кровли. Его закрепляют заподлицо на несущих стенах вдоль верхнего периметра. Обычно мауэрлат делают из бруса, величина его сечения зависит от веса крыши. Для крепления задействуют арматуру или металлические шпильки. Для гидроизоляции мауэрлата используют рубероид.
Стропила. Для их монтажа берут доски размером 50х150 или 100х150 миллиметров. Их устанавливают под углом. В своей верхней части доски сходятся в конек, при этом их нижние концы упираются в мауэрлат. Ноги стропил являются основным опорным элементом конструкции, и именно благодаря их наличию крыша имеет треугольную форму. Между ними оставляют промежуток от 60 до 120 сантиметров.
Конек. Так называют угол треугольника крыши с двумя скатами. Он образуется в месте стыковки двух стропильных ног.
Растяжки и ригели. Данные усиливающие элементы горизонтального расположения монтируют между стропилами с целью погашения распирающей нагрузки. Чем выше они располагаются, тем толще для них подбирают брус.
Бабки и стойки. Служат для передачи нагрузки с конька на несущие внутренние стены. Стоящие вертикально опоры располагают под коньком или центром стропила.
Подкос. Отводит нагрузку от стропил на несущую перегородку. Представляет собой угловые подпирающие элементы, подстропильные ноги.
Лежень. По своему назначению это аналог мауэрлата, который располагают сверху внутреннего несущего перекрытия. Его изготавливают из бруса квадратного сечения.
Схватка. С помощью этого горизонтального бруска гасят распирающую нагрузку между вертикальными опорами крыш, имеющих большие размеры.
Обрешетка. Является основанием для настила кровельного покрытия. Ее делают из необрезной доски или листов влагостойкой фанеры. Проект мансардной двухскатной крыши должен предусматривать устройство сплошной или решетчатой обрешетки в зависимости от кровельного покрытия.

Подготовка к переезду в недоделки

Начну с ванной.

Почти готовые стены. Не хватило 2 упаковки плитки белой и не сделана ниша.

Установили ванну. Получилась небольшая полочка возле широкой части — там будут колбы с солью, бомбочками, свечи и декор. Видно сверху недоделанную нишу.

Установили душевую стойку. Тропический не на максимуме по высоте.

Установленная ванна и душевая стойка

Установили светильники и вытяжку (но на фото её ещё нет)

Установлены светильники в потолке

Установили базу с раковиной и полотенцесушитель:

Видео снимала в Эпицентре. Фирма Atlantic 144*48 см. Есть несколько режимов работы:

Над раковиной будет зеркало с подсветкой.

Поставили экран. Проверили термостатический смеситель — работает.

Туалет.

Купили и установили гигиенический душ. Фото установленного будут ниже в статье.

Теплый пол в санузлах работает. Попыталась сфотографировать терморегулятор.

В кухне и коридоре начали укладку теплого пола.

На кухню ушло 9 м2.

Коридор со стороны детской (теплого пола 7 м2).

Коридор со стороны гостиной

Супердифузионная мембрана на теплый пол и установлены терморегуляторы.

Начали укладку ламината со смещением в 1/4:

Потом я сказала, что будет смещение на 1/3:

Ещё в один слой покрасим стены, доложим ламинат в детской и установим двери в санузлы.

При какой высоте помещение считается мансардой

Помещения верхнего уровня классифицируются следующим образом:

Полноценный этаж. Высота его вертикальных стен выше отметки 1,5 м.

Мансарда. Ее вертикальные стены не превышают высоту 1,5 м, но минимум 0,8 м .

Полумансарда. Это помещение с высотой вертикальных стен, не достигающей 0,8 м .

Важно также то, что согласно правилам мансарда, являясь жилым помещением, должна иметь минимальную высоту от низа (пола) до потолка (его высшей точки) 2,3 м. Такие габариты обеспечивают определенную свободу передвижения людей и соответствуют нормам противопожарной безопасности

Если это значение ниже, помещение под крышей считается чердаком.

Высота мансарды с учетом роста человека
