Схема электрических соединений
Комбинированную версию резервуара, оснащенную ТЭНом, нужно подключить к домовой электросети с учетом перехода на летний режим, при котором основной змеевик перестанет получать тепло от котла. Предлагаем воспользоваться универсальной схемой,куда включен модуль управления насосом посредством термостата.
Цвета проводов, изображенных на рисунке, соответствуют общепринятой классификации: синий – нейтраль, коричневый – фаза, желто-зеленый – заземление и так далее
В схеме задействован второй термостат безопасности, срабатывающий в момент перегрева санитарной воды. Лампа – индикатор сигнализирует о включении ТЭНа.
Создание теплого пола
Если вы хотите в систему отопления включить «теплый пол», тогда используйте гидрострелку. Для напольного отопления требуется низкотемпературное подключение. В верхней части гидрострелки находится горячая вода для радиаторов, в нижней — более прохладная для пола.
В обвязку включаются узлы рециркуляции: байпас и трехходовой клапан. При падении температуры клапан будет открываться для рециркуляции воды. Подробнее показано на картинке:
Во время установки соблюдайте правила и нормативы. Помните, что подключение к газопроводу проводится только специализированной службой. Чтобы облегчить вам выбор, прилагаем полезное видео:
Однотрубная система отопления
Однотрубная отопительная система менее затратная, чем двухтрубная, поэтому используют ее чаще. Однотрубная система отопления представляет собой разводку магистрали, при которой все приборы отопления подключены последовательно. В качестве теплоносителя может выступать вода либо антифриз.
При такой схеме теплоноситель попадает в радиаторы поочередно. При этом в каждом последующем радиаторе температура теплоносителя становится ниже, а значит, радиатор, который расположен в цепи последним, будет иметь самую низкую температуру.
Однотрубную систему отопления оптимизируют с помощью специальных технологий и различных вспомогательных устройств – балансировочные вентили, шаровые краны или термостатические клапаны. Таким образом, если перекрывается подача теплоносителя на один из радиаторов в системе, остальные радиаторы продолжают функционировать в обычном режиме.
Для того чтобы иметь возможность проводить ремонт или замену батарей отопления, не отключая подачу тепла во всем доме, при монтаже системы требуется установка кранов на подключение каждого радиатора, и краны на байпасе.
Автономное отопление частных домов может быть смонтировано по следующим типам:
- Вертикальная система с принудительной, естественной либо комбинированной циркуляцией.
- Горизонтальная система с принудительной циркуляцией.
Горизонтальная система отопления (однотрубная)
На фото можно увидеть подробную схему однотрубной системы отопления, которая является оптимальным вариантом для небольшого частного дома.
Схема разводки горизонтальной системы
При таком способе монтажа трубы могут быть вмонтированы в пол либо находится под ним. В любом случае трубопровод должен быть покрыт теплоизоляционным слоем. Монтируют такую систему с небольшим уклоном по направлению хода движения теплоносителя. Для удаления из системы воздуха используются специальные краны (краны Маевского).
Радиаторы обязательно должны быть на одном уровне. Если в доме два и более этажа, регулировка осуществляется при помощи кранов, которые устанавливаются перед первой батареей на каждом этаже.
Вертикальная система отопления (однотрубная)
Использование данной системы позволяет обходиться без циркуляционного насоса. Теплоноситель подается путем естественной циркуляции. Таким образом, основным плюсом данного типа отопительной системы является его независимость от электричества.
Есть и недостатки: необходимость монтажа под уклоном и обязательное использование труб большого диаметра. Эти недостатки легко исправить при помощи циркуляционного насоса. Сделать это можно и своими руками, видео даст четкое представление о том, как именно следует проводить работы.
Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева
Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.
Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.
Мы уже упоминали про трёхходовой клапан.
Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.
Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.
Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.
Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!
Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов.

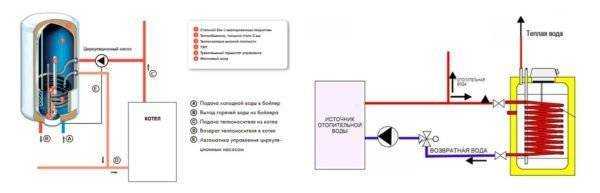

Бойлер косвенного нагрева устройство, принцип работы и схемы подключения
Особенности конструкции косвенного бойлера
Бойлер косвенного типа представляет собой резервуар, изготовленный из нержавеющей стали. Внутренние стенки ёмкости покрыты специальным материалом, который не только защищает поверхность водонагревателя от процессов коррозии, но и снижает концентрацию вредных бактерий и микроорганизмов.
Схема устройства бойлера косвенного типа с одноконтурным змеевиком
В остальном бойлер простейшей конструкции состоит из следующих компонентов:
- теплообменник — спиралевидная труба или бак меньшего размера. В зависимости от объёмов бака может располагаться в его верхней и нижней части;
- входной патрубок — штуцер в нижней части устройства для подвода трубы с холодной проточной водой;
- выводной патрубок — штуцер для подсоединения трубы вывода горячей воды;
- магниевый анод — дополнительная защита стенок бака от процессов коррозии;
- внутренний термометр — прибор для измерения температуры нагрева воды;
- термостат — устройство, препятствующее перегреву оборудования;
- блок управления — поворотная ручка с делениями для установки температуры нагрева;
- теплоизоляция — слой утепляющего материала, который помогает поддерживать заданную температуру нагретой воды;
- выпускное отверстие — клапан для слива застоявшейся воды;
- ревизия — отверстие большого диаметра, предназначенное для обслуживания, ремонта и модернизации бойлера.
Конструкция новых моделей баков может несколько отличаться и иметь ряд доработок от производителей, но в целом любой бойлер косвенного типа состоит из перечисленных элементов.
Принцип работы бойлера
Бойлер косвенного типа является частью отопительной системы и подключается непосредственно к газовому, электрическому или твердотопливному котлу, который нагревает теплоноситель за счёт энергии, выделяющейся при сжигании топлива.
Теплоноситель циркулирует по системе ГВС и проходит через теплообменник, находящийся в бойлере косвенного нагрева. За счёт отдачи тепловой энергии от горячего теплоносителя происходит нагрев холодной воды, которой заполнен резервуар устройства. Из него нагретая вода через выводное отверстие по трубе транспортируется в ванную комнату, на кухню и в другие помещения с сантехническим оборудованием.
Бойлер косвенного типа может работать с любыми видами котлов отопления
При выключении обогревательного котла или его переходе в экономичный режим работы теплоноситель быстро остывает. Благодаря конструкции, предусматривающей утепление стенок бака уретановой пеной, вода в резервуаре остывает очень медленно. Это позволяет использовать весь объём тёплой воды ещё в течение нескольких часов.
Материалы и узлы подключения
Какие трубы можно использовать для подключения газового котла?
Газ
Для любых надземных газопроводов (включая внутренние) отечественные нормативные документы предписывают использовать только металлические трубы. Однако привычная черная водогазопроводная труба на сварке или оцинковка на сгонах — не лучшие варианты: точная подгонка размеров патрубков сильно затруднит монтаж.
Я советую выполнить подсоединение к газу гофрированным нержавеющим шлангом. Он легко гнется, не требуя точной подгонки размера, и в то же время полностью соответствует требованиям газовиков.
Нержавеющий гофрированный шланг для газа. Он заметно упрощает подключение котла по сравнению со стальной трубой.
Как подключить котел к газу, выведенному в котельную?
Присоединение к газовому крану или счетчику выполняется обычной резьбой с подмоткой лентой ФУМ; к котлу шланг прикручивается накидной гайкой с уплотнительной прокладкой.
Присоединение шланга к газосчетчику и входному патрубку котла.
Отопление, вода
Подключение двухконтурного или одноконтурного котла к системам отопления и водоснабжения можно выполнить любыми стойкими к температуре пластиковыми или металлопластиковыми трубами:
- Полипропиленом. Используйте трубы, армированные алюминием: они меньше удлиняются при нагреве;
- Металлопластиком на пресс-фитингах. В отличие от компрессионных фитингов, они менее чувствительны к ошибкам сборки соединений и не дают течей после нескольких циклов нагрева-охлаждения.
Подключение к системам отопления и водоснабжения выполнено металлополимерной трубой на пресс-фитингах.
Почему я не советую использовать металлические трубы? Все очень просто: их недостаток — высокая цена погонного метра. Имеющие одинаковое внутреннее сечение гофрированная нержавеющая труба диаметром 20 мм и полипропиленовая диаметром 25 мм различаются стоимостью втрое — 290-330 рублей за метр против 100.
Как подключить трубы к котлу — входным и выходным патрубкам?
Американками. Одна половина американки наворачивается на резьбу патрубка, вторая соединяется с трубой соответствующим фитингом. Достоинство такого присоединения — быстрая разборка: котел можно демонтировать за считанные минуты.
Подключение отопительного котла к розливу системы отопления. Полипропиленовый розлив соединяется с выходным патрубком американкой.
Подмотка резьбы герметизирующей нитью Тангит Унилок: быстро, удобно, навсегда.
Дымоход
Из чего можно построить дымоход котла с атмосферной горелкой?
Наш выбор — нержавеющие сэндвич-трубы с утеплением базальтовой ватой. Они:
- Обеспечивают качественную теплоизоляцию дымохода. Это уменьшает конденсацию продуктов сгорания на его стенках;
- Стойки к конденсату, содержащему кислоты.
Сэндвич-труба для дымоходов. Для котла мощностью до 30 кВт ее диаметр — не менее 130 мм.
Тройник на дымоходе не дает конденсату стекать к горелке котла.
Как подключить выходной патрубок котла к дымоходу? Нанесите на внутреннюю поверхность сэндвич-трубы полоску силиконового герметика и наденьте ее на выходной патрубок котла. Жаростойкий силикон использовать не обязательно: температура газов на выходе современных котлов не превышает 120 градусов.
Электричество
Как своими руками подключить газовый котел к электросети?
Потребление прибора (электроники, вентилятора турбированной горелки и циркуляционного насоса) не превышает 200-300 ватт. Соответственно, для подключения можно использовать обычную розетку. Заземление обязательно; в качестве земли используйте корпус щитка или зарытый в землю стальной лист площадью не меньше половины квадратного метра.
Там, где напряжение нестабильно, в разрыв цепи питания устанавливается линейный стабилизатор.
Стабилизатор поддерживает на выходе постоянное напряжение в 220 вольт при любых его колебаниях на входе.
В местности с частыми отключениями света котел комплектуется источником бесперебойного питания.
ИБП доработан для увеличения времени автономной работы: параллельно штатному аккумулятору подключены два дополнительных.
4 схемы обвязки бойлера
Пока человечество придумало лишь 4 основных способа монтажа бойлера косвенного нагрева. Каждый из методов имеет свои особенности, а также рекомендации к применению. Рассмотрим же их подробнее.
Трехходовой клапан и сервопривод
Такой способ используется при обвязке одноконтурного котла и бойлера. Подходит как для настенной, так и для напольной техники.
Сервопривод в этой схеме служит как раз для контроля работы клапана. Происходит этот контроль с помощью термореле самого бойлера. Нужно сразу отметить, что для использования именно этой схемы обязательно нужны насос для циркуляции и расширительный бак. Насос служит для перемещения остывшей воды из линии ГВС в водонагреватель. Вот почему горячая вода потечет сразу, стоит повернуть вентиль крана.
Расширительный бак для водонагревателя нельзя использовать для отопительной системы. Все дело в разнице температур рабочей жидкости. Бачок может «выдерживать» только воду температурой до 70˚С, тогда как в системе отопления может использоваться техническая жидкость, чья температура может достигать 120˚С.
Суть метода. главенство в паре «котел — водонагреватель» однозначно принадлежит бойлеру. Итак, термостат контролирует клапан. Когда от термостата приходит сигнал, то трехходовой клапан перенаправляет потоки жидкости или в систему отопления или в ГВС.
К примеру, если жидкость в бойлере остыла, то клапан «посылает» жидкость в змеевик водонагревателя, чтобы нагреть ее. После выполнения этой задачи теплоноситель перенаправляется обратно в отопительную систему.
Если в вашей местности очень «жесткая» вода, то советуем использовать как раз схему одноконтурный котел + бойлер с клапаном, а не двухконтурный котел. Все внутренние узлы и детали последнего очень быстро ломаются при постоянном контакте с жесткой водой.
Помните о правильной настройке термостата! Если наибольшая температура воды в емкости водонагревателя будет превышать температуру воды в контуре отопления, то греться будет только вода в водонагревателе. До отопительной системы очередь не дойдет, так как максимальный уровень температуры воды в бойлере никогда не будет достигнут.

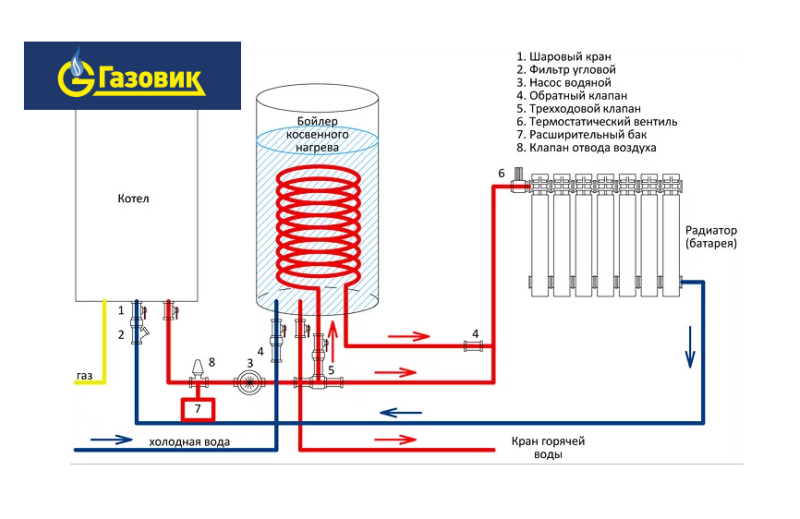

Схема бойлера косвенного нагрева с трехходовым клапаном
Система 2х циркуляционных насосов
Как вы наверное уже поняли из названия, за движение жидкости в каждом контуре отвечает свой насос. Кстати, насос для бойлера монтируется перед насосом для котла – благодаря этому не нужен трехходовой клапан.
Котел и водонагреватель монтируются по параллельной схеме, а их взаимодействие будет происходить за счет насоса. Кстати, последнее слово в паре «котел – водонагреватель» опять остается за контуром ГВС.
После каждого насоса обязателен обратный клапан. Это помогает избежать «контакта» между двумя потоками.
Суть метода. работать вместе оба контура не могут. Когда активизируется линия ГВС, то отключается отопительная система. Но это нестрашно: вода достигает нужной температуры очень быстро (20-40 мин.). За этот период времени температура батарей не упадет до критической отметки.
Способ гидравлической стрелки
Гидравлической стрелкой называют распределение потоков воды в отопительной системе.
Такой способ обвязки актуален, если обогревать предстоит большую площадь (от 80 кв.м.), когда система отопления сильно разветвлена, то есть состоит из нескольких «самостоятельных» контуров (ГВС, теплый пол, батареи и пр.). Стрелка позволяет выравнивать давление и скорость движения воды во всех контурах.

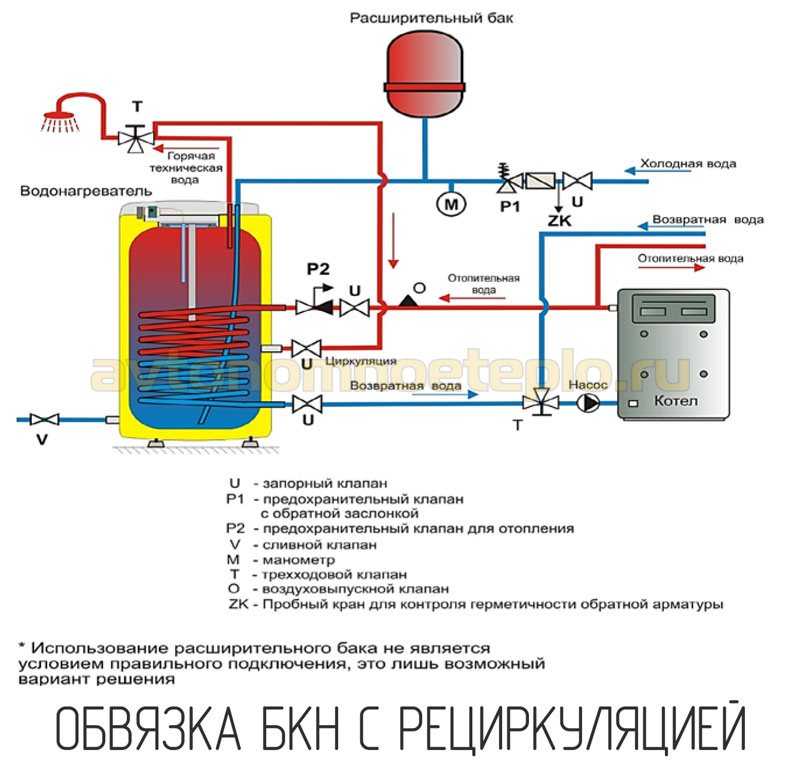

Метод рециркуляции в системе ГВС
Подключение котлов отопления и бойлеров косвенного нагрева в доме
Этот способ реален, если в бойлере производитель предусмотрел 3й вход, через который и будет осуществляться рециркуляция воды. Необходимо это, чтобы увеличить скорость подачи горячей воды к точке водозабора. Грубо говоря: открыли кран и сразу потекла горячая вода, как мы и говорили раньше.
Плюс способа: высокая экономия воды, так как вам не нужно будет ждать пока сольется вся холодная вода из трубы, пока очередь дойдет до уже горячей.
Что понадобится для реализации это системы?
- Обратный клапан – благодаря ему горячая вода не попадет в систему с холодной водой, если давление в бойлере будет высоким.
- Предохранительный клапа н – защитит водонагреватель от поломки из-за скачков давления.
- Расширительный бак – стабилизирует давление в ГВС при закрытых клапанах.
- Автоматический воздухоотводчик – удаляет попавший в систему воздух.

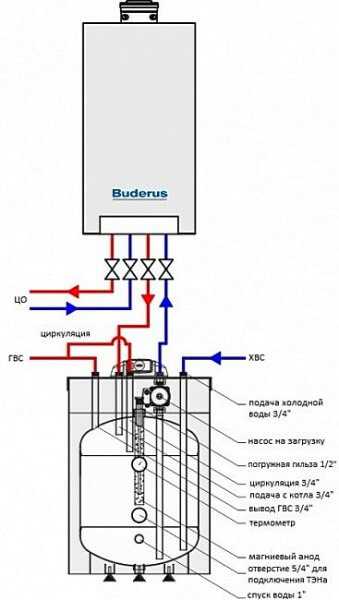

Подключение бойлера к двухконтурному газовому котлу
Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см.
В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.
Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.
Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.
Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя. Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.
Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.
К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).
Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.
Обвязка газовых котлов
Современные котлы управляются автоматически. При их установке используются детали, которые самостоятельно контролируют некоторые из процессов. Система обычно крепится на пол или к стене. Перед покупкой обязательно создаем проект, в котором прописываем необходимые детали и учитываем все нюансы.
Обычно обвязка состоит из 7 этапов. В зависимости от котла появляются определенные нюансы, поэтому рассмотрим универсальный способ. Первым делом нужно приобрести оборудования для закрытой системы. Для этого понадобится расширительный бак, предохранители, трубы, коллекторы (если система двухтрубная), воздухоотводный клапан, само устройство и т.д. Рекомендуется присмотреться к моделям, в которых встроены некоторые из вышеописанных позиций.
Котлы монтируются в зависимости от типа установки (напольные и настенные). Они имеют свои разновидности, например, среди настенных моделей можно найти турбированные. Такие устройства сами отводят использованные газы и способны подавать воздух в камеру сгорания. Для отвода газов понадобится коаксиальная труба, которая выходит на улицу. Часть, выходящую наружу, лучше утеплить.
Схема обвязки настенного газового котла
Если котел будет напольным, то важно сделать площадку из несгораемого материала, хорошо с задачей справится железный лист. Далее требуется сделать расширительный бак
Даже если он предустановлен, лучше вмонтировать в систему еще один, перед этим наполнив его воздухом до рекомендованного давления. Идеальное местоположение – рядом с котлом.
Схема обвязки напольного котла
Схема обвязки настенного газового котла
Пожалуй, самый распространенный способ соединить котлы – вмонтировать отсечные краны на входных и выходных патрубках. На обратном трубопроводе желательно ставить фильтры, с помощью которых можно избавляться от пыли и возникшей грязи. При работе можно использовать пластиковые трубы.
Схема обвязки газового двухконтурного котла
Для удобства применяются угловые шаровые краны, при работе трубы могут поворачиваться к стене при помощи углов. Газ должна проводить уполномоченная организация или человек с соответствующей квалификацией, после этого нагретая жидкость подается к радиаторам. Затем производится работа с обратными механизмами. Настенные газовые котлы проще в установке, в отличие от напольных, поскольку у них внутри есть ряд дополнительных деталей (группа безопасности, расширительный бак, насос).
Есть ряд базовых правил, которые соблюдаются при создании схемы обвязки котла отопления для удобства и безопасности:
Все точки для перекрытия коммуникаций должны находиться в доступных местах
Фильтр важно поставить горизонтально, «носик» с пробкой должен быть внизу. Это необходимо для более комфортной чистки
В самой нижней части сети должен находиться штуцер подпитки от водопровода. Перед врезкой в магистраль нужно вмонтировать пружинный обратный клапан и отсекающий кран.

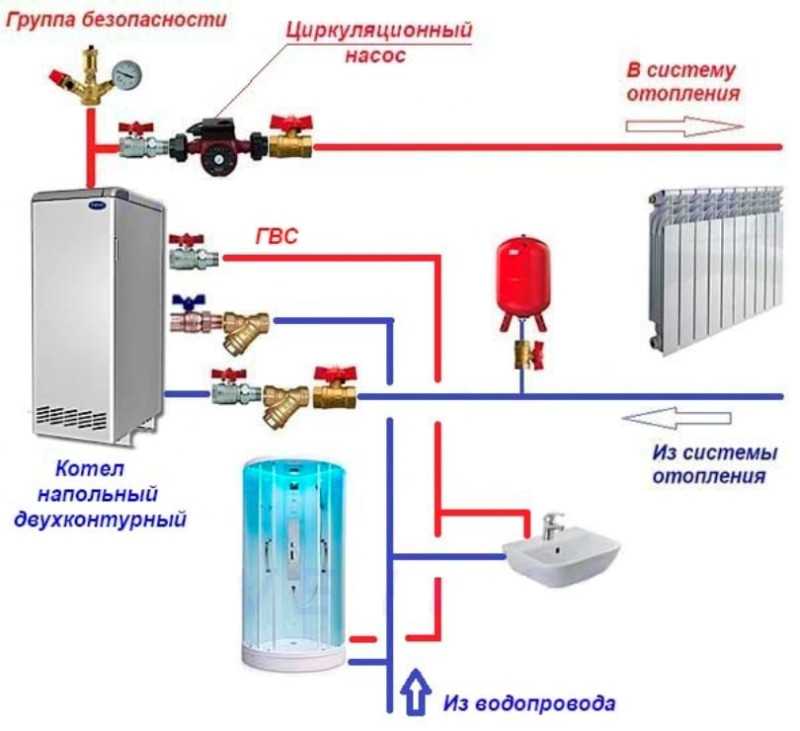

Схема обвязки напольных газовых котлов
Котлы, устанавливаемые на пол, не имеют группы безопасности или дополнительных деталей, вроде расширительного бака, поэтому все механизмы придется монтировать самостоятельно.
Подобные котлы нужно монтировать ниже разводки.
Схемы обвязки напольных газовых котлов
Разберем несколько дополнительных нюансов, касающихся установки:
- для того чтобы без проблем снять насос, желательно установить 2 крана по бокам;
- на выходе из отопителя должна быть вмонтирована группа безопасности без кранов;
- циркуляционный насос можно ставить на подачу или обратку;
- расширительный бак обязательно подключается к обратной линии.
При повторении за схемой и следовании вышеуказанным рекомендациям обвязка напольных газовых котлов должна пройти без проблем.
Решение с выносным накопительным баком
14 литров или полтора ведра горячей воды в течение одной минуты – показатель неплохой, но далеко не всегда этого достаточно. Размеры подвесных теплогенераторов ограничены, поэтому в них не могут ставиться сосуды большого объема. А ведь именно количеством нагретой воды в запасе определяется долговременная производительность системы ГВС. Да и вес конструкции вместе с водой в результате станет таковым, что его не выдержит ни одна стена.
Многие производители предлагают отопительные агрегаты со встроенным баком в напольном исполнении, но значительно увеличивать их размеры ради размещения внутри большой емкости также не имеет смысла
Когда нужна большая производительность, стоит обратить внимание на выносные сосуды для горячей воды
- А – теплоизоляция из пенополиуретана;
- В – подключение к водопроводу;
- С – выход горячей воды;
- D – греющий змеевик, расположенный в нижней части сосуда;
- Е – сосуд из нержавеющей стали;
- F – технологический проем для обслуживания.
Подобные выносные бойлеры вместительностью до 500 л можно подключать к теплогенераторам, в которых предусмотрена такая возможность. То есть, для подключения отдельно стоящего сосуда агрегат должен иметь выходные патрубки, а внутри – циркуляционный насос, обслуживающий контур ГВС. При этом мощность газового котла нужна соответствующая вместительности сосуда, иначе вода в нем никогда не достигнет нормальной температуры для пользования.
Дело в том, что контроллер, управляющий всей схемой, держит в приоритете систему отопления. Если температура теплоносителя в контурах системы упадет до нижнего предела, блок управления направит всю мощность установки на повышение этой температуры, а потом на контур ГВС. В этой ситуации можно воспользоваться функциями контроллера, запрограммировав приготовление воды требуемой температуры на определенное время суток.
