Разводка электрики в квартире своими руками: экономим на оплате труда специалиста

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
Поворот трассы должен осуществляться только под прямым углом.
Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
В каждой комнате должна быть обязательно распределительная коробка.
Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

схема электропроводки в трехкомнатной квартире;
схема электропроводки в однокомнатной квартире.

Правильное освещение в квартире

Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.

Как правильно сделать

Существует два вида освещения: местного и общего типа. По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.

Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.

Что нужно

Для обустройства правильного освещения необходимо помнить о следующих фактах:

Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.

План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.

Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.

Самое главное точно определить места расположения светильников

Процесс укладки проводки

После подготовки к монтажу электропроводки на кухне можно приступать к основным действиям. Далее пошагово представлена необходимая последовательность мероприятий:

По подготовленному чертежу переносим линии прокладки кабельных трасс и места установки распределительных коробок, выключателей, розеток.
В зависимости от типа прокладываемой проводки выполняется штробление стен или установка кабельных трасс.
Осуществляется монтаж распределительных коробок, выключателей и розеток.
Производится установка электрощита и защитных элементов.
Подается напряжение и проверяется работоспособность электросети. При отсутствии замечаний следует заштукатурить места укладки проводов или закрыть кабельные трассы декоративными крышками.

Далее рассмотрены основные нюансы, которые возникают в процессе монтажа проводки на кухне.

Монтаж и комплектация электрощита элементами защиты

В панельном доме электрощит, как правило, расположен на лестничной площадке. Поэтому можно добавить защитную аппаратуру электропроводки кухни в него. Также можно смонтировать отдельный электрический щит на территории дома, что позволит отказаться от использования распределительных коробок.

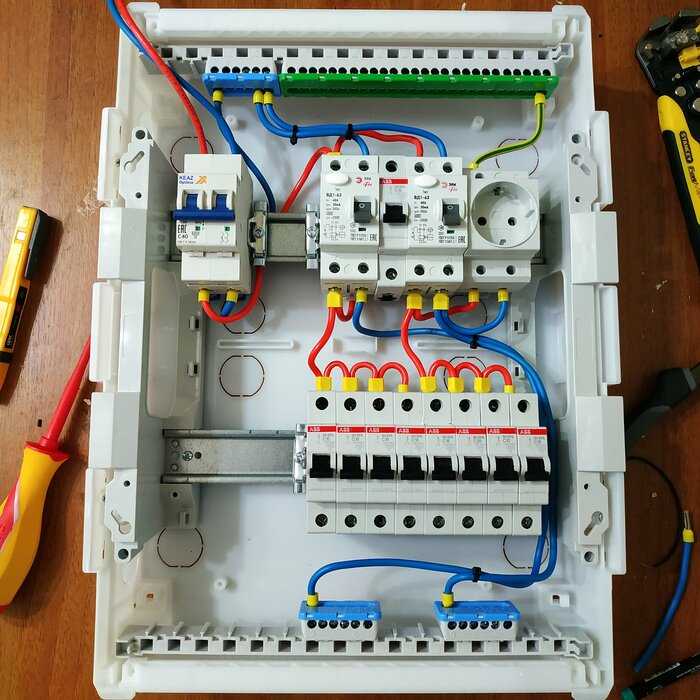

Схема сборки электрощита в квартире

Способы прокладки кабельных линий

В процессе укладки электропроводки потребуется определиться с используемым вариантом монтажа. Можно воспользоваться следующими:

открытая прокладка кабельной линии;
скрытая укладка проводки.

У каждого есть свои плюсы и минусы, которые будут представлены далее.

Нюансы монтажа открытой проводки

Главным достоинством рассматриваемого метода монтажа проводки на кухне является простота и быстрота. В случае возникновения необходимости в исправлении или добавлении новой питающей точки не потребуется штробить стены.

Для проведения работ понадобится приобрести специальные кабель-каналы, которые выпускаются в разнообразном цвете, и соединительные элементы. По ранее размеченным линиям выполнить крепеж каналов к стене. Для бетонного основания лучше использовать дюбель гвозди, а для деревянного или кирпичного — саморезы. Интервал крепежных элементов должен находиться в диапазоне от 30 до 50 см. После этого в лотки укладывается проводка и закрывается защитным кожухом.

Открытая проводка на кухне

Из недостатков открытого монтажа проводки можно выделить:

вся конструкция находится на виду, что сопровождается порчей эстетического вида;
повышенная вероятность механического повреждения.

Особенности применения скрытой проводки

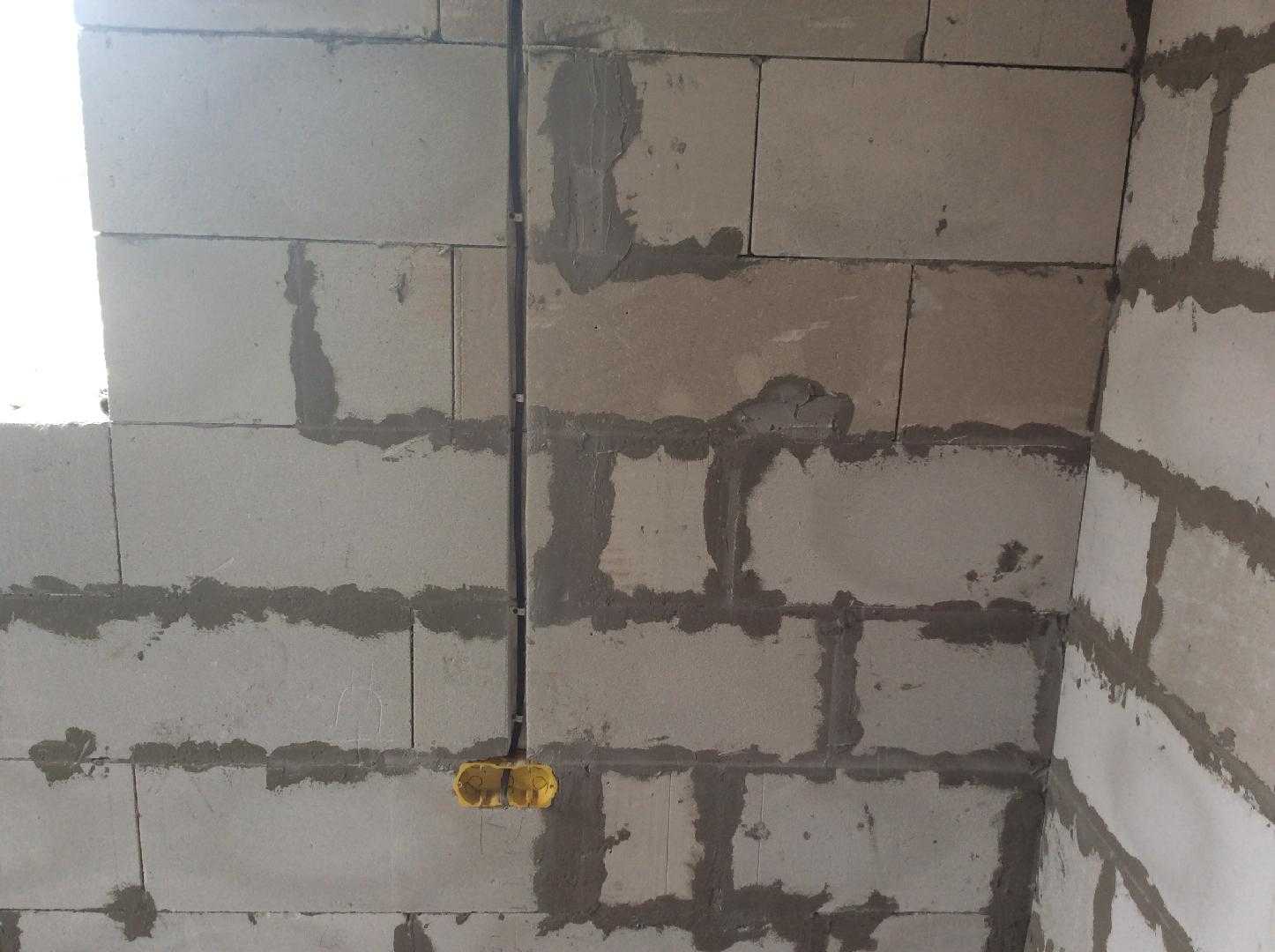

При монтаже скрытой проводки понадобится проделать большой объем работы. При этом будет образовываться много пыли, грязи, а также шума. Для укладки скрытой электросети в стенах и на потолке делаются канавки соответствующего размера. Для этого используется штроборез. Затем в них крепится кабельная линия при помощи специальных скоб или гипсовой штукатурки. Для установки розеток и выключателей также потребуется сделать отверстия в стене.

Разводка электрики под кухонный гарнитур

Достоинства скрытого монтажа проводки:

высокая безопасность;
длительный эксплуатационный срок;

К недостаткам можно отнести следующие моменты:

большие трудозатраты при монтаже;
сложность поиска поврежденного участка;
проведение замены провода сопровождается необходимостью вскрытия мест укладки кабельных линий.

Установка розеток и выключателей

Монтаж розеток осуществляется с учетом следующих рекомендаций:

Их располагают на безопасном расстоянии от плиты и мойки, чтобы избежать воздействия влаги и высокой температуры.
Розетка должна обеспечивать кратчайший путь для подключения бытовой техники без использования удлинителей.
При формировании соединений следует избегать образования провиса кабеля.
Коробки для установки розеток должны располагаться на расстоянии в 30-40 см от пола. Исключения составляют элементы, монтируемые на фартуке кухонного гарнитура под встраиваемую технику.

Рекомендуемые места для монтажа розеток на кухне

Правильная установка выключателей производится на метровой высоте от пола и в пятнадцати сантиметрах от дверного проема.

Схема распределения электроэнергии к потребителям в кухне должна тщательно продумываться. Это позволит избежать дальнейших проблем в связи с превышением допустимой нагрузки на проводку.

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

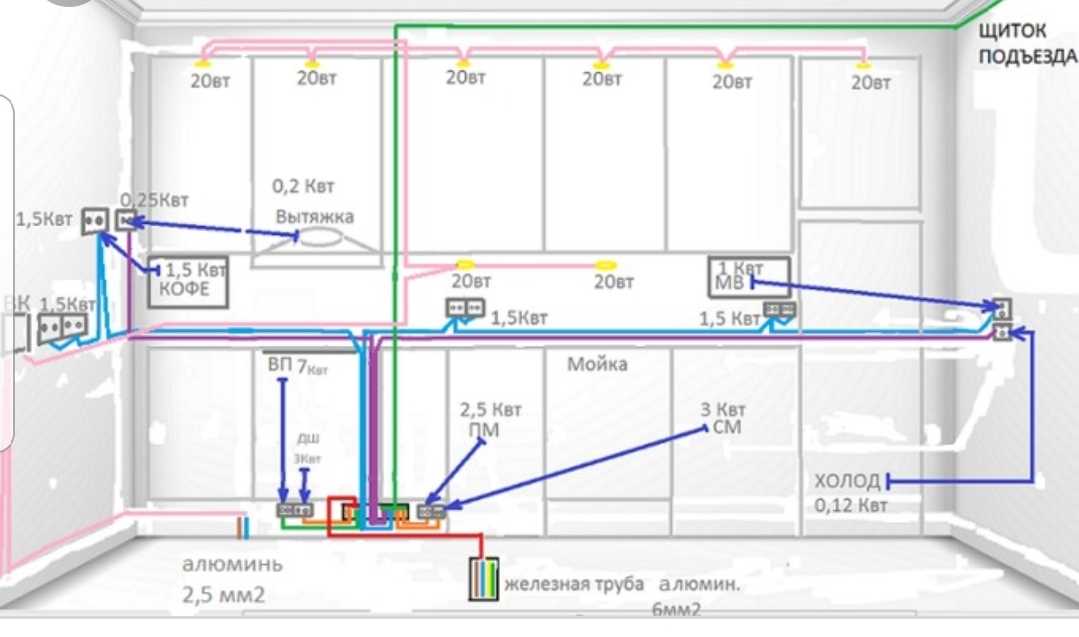

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него. Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

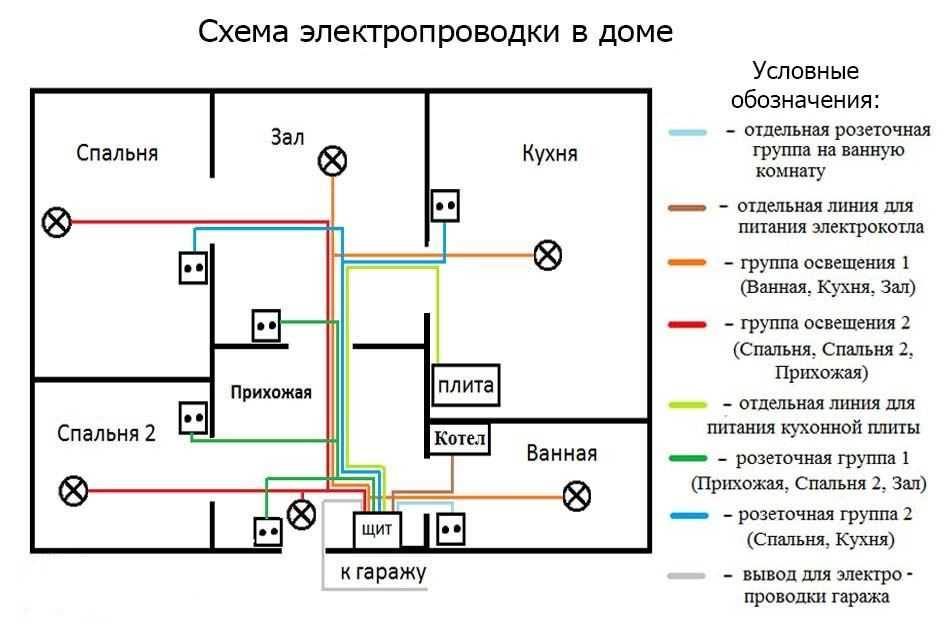

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

точку ввода силовой линии;
места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Пример плана электропроводки в квартире

Вне зависимости от способа составления плана разводки, общие принципы построения остаются неизменными. На плане необходимо показать расположение основных элементов, при этом сделать это нужно максимально точно.

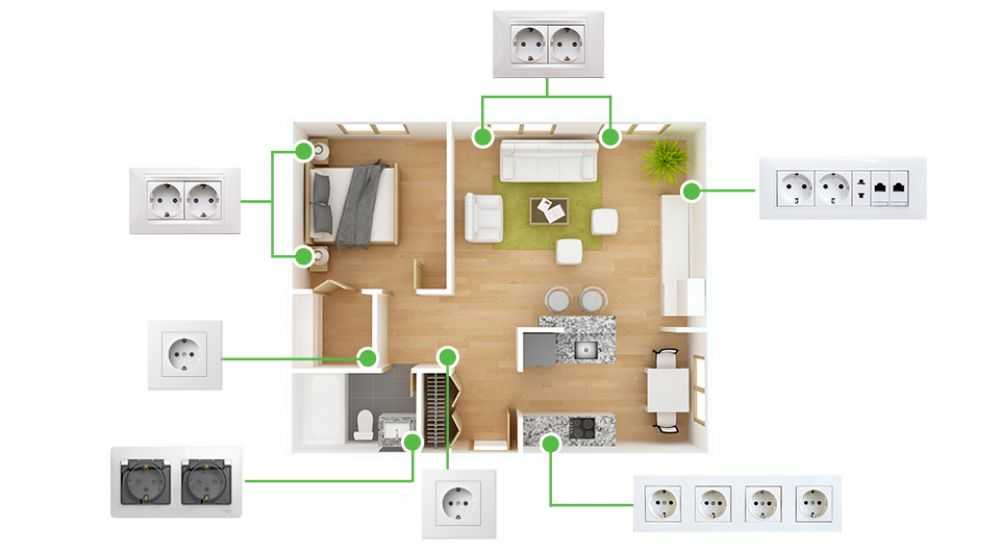

Розетки

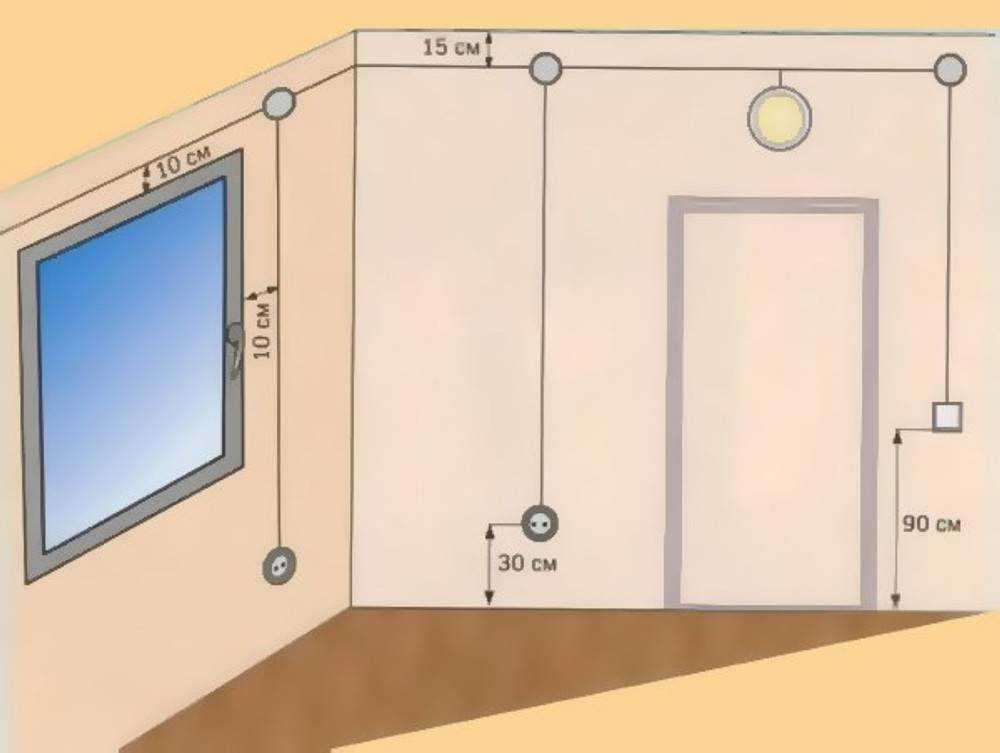

При расположении розеток необходимо соблюдать следующие правила и рекомендации:

расстояние от оконных проемов и дверных косяков — 20 см;
расстояние от тепловых труб, радиаторов отопления и газопровода — 40 см;
расстояние от пола — не менее 30 см.

В соответствии со своим дизайн проектом розетки размещаются как можно ближе к бытовым приборам, чтобы минимизировать количество видимых проводов. Так же чтобы не ошибиться в количестве устанавливаемых розеток воспользуйтесь правилом – 1 розетка на 6 кв.м.

Осветительные приборы

Стандартное расположение основного источника света – центральная часть комнаты. Как правило зачастую здесь располагается большая люстра. Дополнительные источники света, такие как бра, торшеры, точечные светильники, располагают в выделенных зонах. Например, у отдельно стоящих кресел или журнального столика. Вариантов расположения и источников света огромное множество. Главное при расположении не забыть протянуть провод.

Выключатели

Если источник света не имеет встроенного выключателя, необходимо предусмотреть его монтаж. При расположении выключателя необходимо ориентироваться на рост проживающих. Встаньте у стены, опустите руки вниз и оцените, на каком расстоянии удобнее пользоваться выключателем. Как правило, выключатели располагают справой стороны, на расстоянии 90 см от пола. Так же не необходимо учесть заливку пола и напольное покрытие.

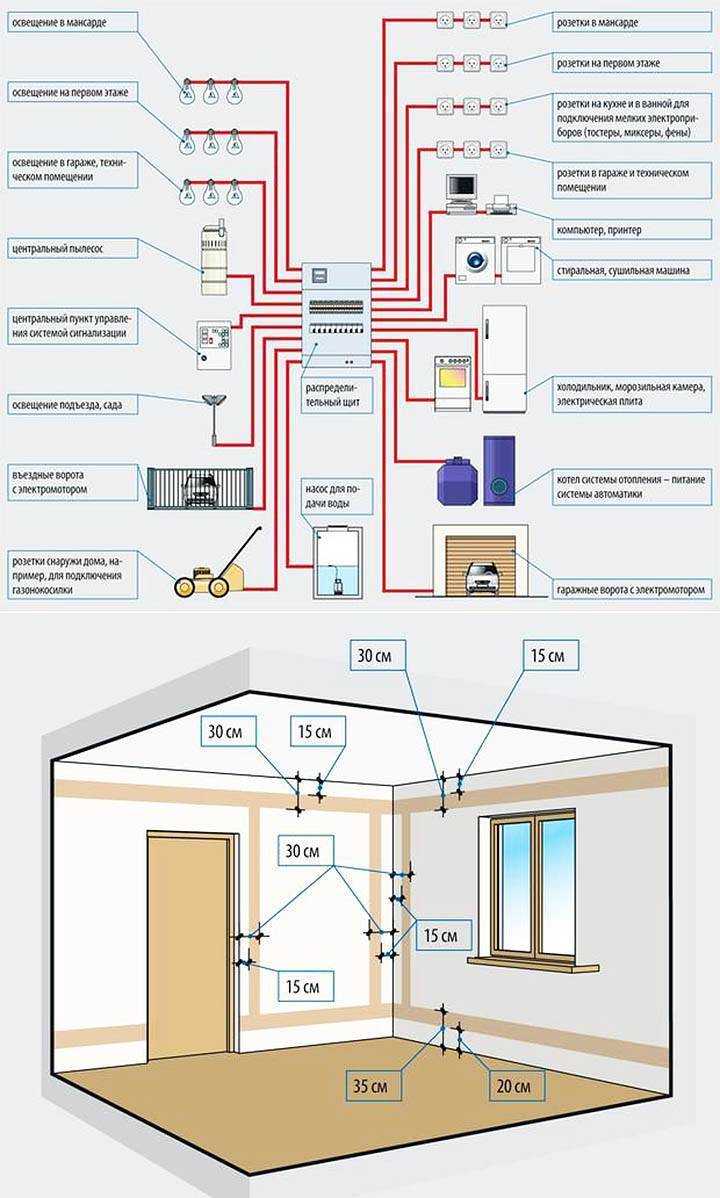

Пути прокладки кабелей

Кабель необходимо прокладывать вертикально. Ломанные линии, зигзаги и прочие отклонения недопускаются. При укладке внутри стен, не забывайте отступить от перекрытий или проемов 20 см.

Распределительные коробки

Они предназначены для создания точки соединения кабелей в помещении и являются одним из важнейших элементов, поэтому требуют обязательного отображения на плане. На одну комнату помещения обычно монтируют 1-2 коробки.

Распределительный щиток

Щиток располагается на лестничной площадке или в коридоре квартиры. Распределительный щиток это основной элемент электрической сети квартиры. В нем располагаются такие важные элементы как автоматы, УЗО, шинки и электрический счётчик.

Осуществляем разметку плана

Данную процедуру можно разбить на несколько основных этапов:

на стенах отображаются основные электромонтажные элементы – розетки, выключатели и выводы для бытовой техники;
отображаются линии под кабельные каналы, штробы на стенах;
в зависимости от расположения кабелей и точек их соединений, на плане отображаются распределительные коробки;
на плане указывается место установки распределительного щитка;
указывается прохождения кабеля от щитка до распределительных коробок (кабельные трассы).

При составлении плана можно оценить объем выполняемой работы, удобство расположения электроустановочных элементов и выявить ошибки, такие как пересечение кабельных трасс, ошибочное расположение розеток или выключателей и много другое. Именно на начальном этапе планирования, основную массу недоработок можно устранить. Это позволит в дальнейшем сэкономить не только время и финансы, но и так же обезопасить себя от более серьезных неприятностей, таких как возникновения пожара в случае перегрева кабеля при большой нагрузке.

Определение полной мощности

Теперь давайте определим с помощью программы v7.2 электрик полную мощность вашего дома или квартиры с учетом расстановки оборудования.

Какую полную нагрузку может понести ваш дом для того, чтобы определить сечение провода, который будет закладываться. Параметры автоматических выключателей для каждой цепи (каждой ветки). В принципе, все основные элементы, которые необходимы для расчетов электрической цепи. Для этого входим в раздел «Нагрузка».

Если параметры электрооборудования не известны, то здесь можно выбрать из усредненной нагрузки. Нажимаем на кнопку «Выбрать мощность из номенклатуры …». Появляется следующее окно.

Дальше смотрим осветительные приборы, телевизоры, холодильники, стиральные машины и так далее. Например, выбираем телевизор. По мощности телевизора программа выдает нагрузку, которую он будет потреблять. Точно так же для холодильника, стиральной машины с подогревом воды, пылесоса, утюга, фена. Теперь программа покажет общую мощность, потребляемую бытовыми приборами на нашу квартиру.

Далее делаем расчет схемы. Смотрим план дома и вставляем те данные, которые нужно определить. Допустим, это электрический щит, куда приходят все нагрузки с вашего дома. Здесь будет ввод в дом, то есть кабель определенного сечения, который вам нужно определить. В принципе все электросети закладываются одним кабелем 16 кв.мм.

Но для того, чтобы убедиться, что этого сечения будет достаточно, вам нужно посчитать всю нагрузку. Вы увидите ту нагрузку, которая допускается для вашего дома.

Дальше, можно раскидать нагрузку по зонам. Если это однофазная цепь 220 Вольт, то здесь будут отдельные автоматические выключатели, которые будут распределять нагрузку. Предположим, одна зона будет для ванной комнаты, вторая зона для зала, третья – для спальной комнаты.

Можно сделать и по-другому. В одной зоне подключены только розетки. Во второй зоне будут подключены только осветительные приборы (лампочки, люстры, бра и тому подобное). И третья зона будет отдельно на стиральную машину, либо на кондиционер. Если вы разбили по комнатам, то эту комнату можно так же разбить. Например, одно будет освещение, второе – розетки, третье – еще какая-то группа розеток.

Для примера поставим 3 лампочки по 100 Вт — это будет о,3 кВт. Розетка с телевизором: 200 Вт. Розетка с компьютером: 400 Вт. На эту ветку программа поставила мощность о,9 кВт. И так можно рассчитать каждую комнату.

А вот теперь, здесь же, можно посчитать номинальную мощность автоматов и сечение провода, который необходим. Для этого еще нужно поставить метраж. Например, расстояние от распределительной коробки до щита будет 20 метров. Программа рассчитала общую нагрузку на эту ветку 0,5 кв.мм и автомат на 4 Ампера. Таким же образом, проводим расчеты по нагрузкам для остальных участков цепи.

Далее, программа автоматически, с учетом общей мощности, рассчитает и выдаст вам общий ток, сечение провода, потери напряжения, диаметр проводника, ток плавления при коротком замыкании, то есть, все необходимые параметры, с учетом введенных значений.

Способы прокладки электрических кабелей

Кабели при установке электропроводки в доме могут располагаться в гофрированной трубе. Это обеспечивает защиту проводниковой продукции, упрощает процесс установки. Если потребуется заменить электропроводку, то не нужно разбивать стену и портить ремонт, достаточно извлечь провод с гофры. Но чаще всего выполняют скрытую установку в штробах, которые представляют собой специальные углубление в стене, на потолке и даже в полу.

Подбор кабелей и проводов

Провода обладают неустойчивостью к длительному нагреву. Они не обеспечивают должную защиту, так как имеют одинарную изоляцию. Для разводки электропроводки в частном доме применяют кабели. Они отличаются лучшими эксплуатационными характеристиками и долговечностью.

Для правильного выбора проводниковой продукции нужно оценить товар по некоторым критериям. Кабель должен быть с тремя жилами, чтобы можно было обеспечить заземление. Даже если в доме нет защитного автомата, проводник должен быть с тремя жилами, просто одна будет временно бездейственной.

Жилы для электропроводки в частном доме должны быть медными. Алюминий уже запрещено использовать. Особого внимания требует сечение кабеля. Чтобы его определить, делают расчет, отталкиваясь от мощности всей техники в доме.

Можно выбрать и стандартные проводники. Так для освещения оптимальное сечение составляет 1,5 мм2, а для розетки – 2,5 мм2. Для оборудования с большей нагрузкой минимальный размер составляет 4 мм2. Сечение вводного кабеля рассчитывается, исходя из номинала автомата. Обычно этот показатель находится в пределах 10-16 мм2.

При выборе кабеля учитывают марку. Их достаточно много, но для проводки следует изучить наиболее используемые варианты. Чтобы провести электропроводку в доме, рекомендуется использовать марки ВВГ, ВВГнг или NYM. ВВГ подходит для квартиры и небольших хозяйственных помещений. ВВГнг или NYM относятся к огнестойким разновидностям, поэтому активно применяются для построек с высокой влажностью.

Виды проводов для квартирной электропроводки.

Немаловажную роль при выборе кабелей для обустройства электропроводки в доме имеет завод-производитель. Некоторые компании выпускают изделия сомнительного качества. Использование такой продукции чревато опасными последствиями – может произойти замыкание. Лучше выбирать проверенных производителей, которые имеют все сертификаты качества.

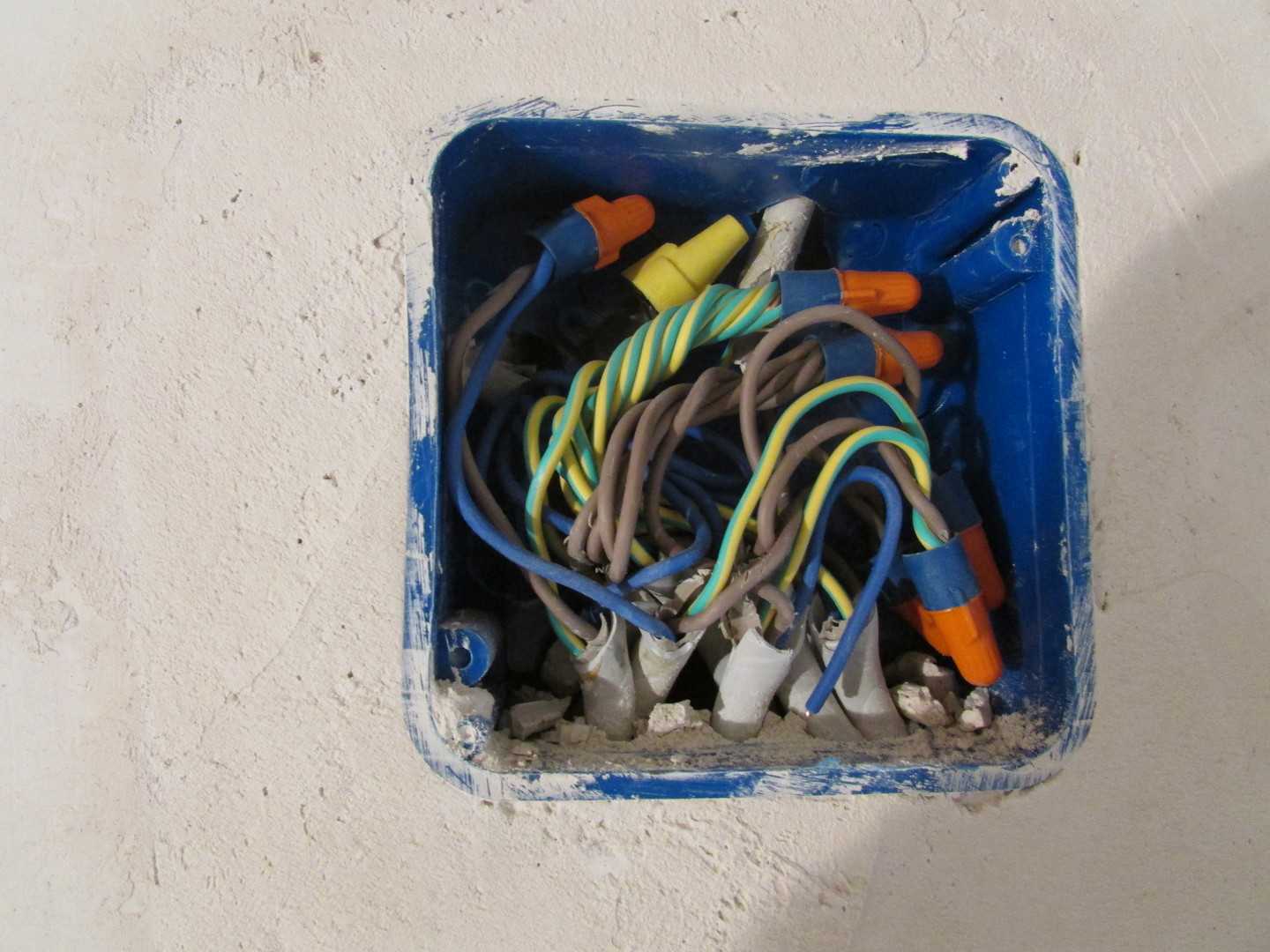

Монтаж коробки и соединение проводов внутри конструкции

Для начала необходимо завести провода в коробку через специальные отверстия. Затем следует прикрутить распределительный прибор к стене с помощью саморезов или гвоздей. Некоторые хозяева предпочитают скрытую установку, поэтому коробка направляется в подготовленную нишу в стене или потолке.

Дальше с кабеля снимается изоляция. Эту операцию нужно проводить максимально аккуратно

Важно не повредить внутреннюю жилу. Поврежденные места изолируют с помощью изоленты. Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки

При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см

Кабели нужно подкорректировать по размерам, они должны умещаться внутри коробки. При этом предусматривается максимальный запас (приблизительно 15 см). Если электропроводка занимает много места, то кабеля укорачивают до 10-12 см.

Дальше зачищают концы и соединяют с помощью электрических зажимов (клемм). Скрученные концы следует изолировать изолентой или специальными колпачками. Провода разного назначения разводят в стороны. Затем кабели аккуратно складываются внутри коробки и крышка закрывается.

Способы расключения:

С помощью паяльника;
Использование сварочного аппарата;
Применение клемм.

Расключение включает соединение жил одного назначения. Кабели соединяются по цветам. Такая схема поможет сделать разводку электропроводки в доме своими руками, не перепутав провода. Необходимо помнить, что коричневый цвет используется для фазы. Синий или черный оттенок характерный для нуля. Кабель с желто-зеленой расцветкой обозначает заземление (он может отсутствовать, если проводник двухжильный).

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

при помощи распределительных коробок;
звезда;
шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

первая группа – холодильник и вытяжка (автомат на 25 А);
вторая – стиральная машина (на 25 А);
третья – осветительные приборы (на 10 А);
четвертая – розетки (на 25 А);
пятая – посудомоечная машина (на 25 А);
шестая — электроплита (на 32 А).

Или же так:

осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
розетки в жилых комнатах (автомат на 25 А);
розетки в кухне и прихожей (автомат на 25 А);
осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.. Затем необходимо корректно расположить все розетки и выключатели

Для этого воспользуйтесь следующими советами:

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

выключатели и розетки следует ставить слева от двери;
в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
выключатели должны располагаться на высоте 0.9 метра;
необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

кабели должны проходить строго горизонтально или вертикально;
лучше избегать пересечений проводов;
кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Как было раньше

Во времена социалистического хозяйствования электрическая разводка в квартирах была незамысловатой. Во-первых, о медных кабелях тогда и не слышали, разводка делалась из алюминиевого провода с одним слоем изоляции. Вводной провод подключался к входному пакетнику, а уже от него провод разводился по комнатам.

И если в квартире использовалась электрическая варочная плита, то сечение провода было 4 мм², если плита стояла газовая, то сечение кабеля было 2,5 мм². И это на всю квартиру, что сегодня, конечно, неприемлемо.

Кстати, что касалось групп электрической схемы, то они могли быть разными и чаще всего комбинированными. К примеру, на один шлейф замыкались кухня, коридор, ванная, туалет и даже прихожая. При этом разделение на освещение и розетки не проводилось. Конечно, в те далекие времена, когда количество бытовой техники сводилось лишь к телевизору, холодильнику и утюгу, этого было достаточно. То есть, электрическая схема разводки электропроводки выдерживала нагрузки от этих приборов без проблем.

Кстати, такого типа разводка и сегодня не редкость, где используется алюминиевый провод сечением 2,5 мм², соединенный в распределительном щите с автоматами на 16 А. правда, современные правила эксплуатации такого сочетания не одобряют. И дело здесь не в том, что алюминиевый провода с одинарным слоем изоляции обладают низкой безопасностью, и даже не в том, что их сечение слишком мало для современных нагрузок. Все дело в том, что правилами запрещено делить шлейфы по комнатам, их надо делить по группам потребителей. То есть, освещение отдельно, розетки отдельно, если есть в квартире стационарные приемники (электрическая варочная плита, например) отдельно.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.
