Установка радиаторов отопления своими руками в квартире
Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.
Этапы проведения монтажа:
Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции. Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду. Потом монтируют кронштейны
Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления
Для пластика потребуется больше элементов
Стены при этом должны быть чистыми, ровными, заштукатуренными. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.
Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.
Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.
Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.
Факт 15
Если вы живете в многоквартирном доме, заменять радиаторы отопления на приборы другого вида и с другими параметрами можно только после согласования.
Система отопления входит в понятие «общего имущества» дома. Тепло распределяется на все квартиры и общие помещения в доме. Система устроена так, чтобы подаваемого тепла хватило для всех, чтобы везде поддерживалась нужная температура. Конструкция отопительной системы дома (включая радиаторы) описана в утвержденной проектной документации.
А теперь представьте, что в одной из квартир поставили радиатор, для которого требуется намного больше теплоносителя, чем для стандартных в этом доме. Система будет нарушена, другие потребители могут пострадать. Это только один из примеров. Поэтому перед оплатой новых радиаторов отопления вам следует обратиться в свою управляющую компанию (правление ТСЖ и т. д.), узнать, можно ли установить в вашей квартире выбранный прибор, и согласовать его установку.
Подведем итог. Радиаторы изготавливают из разного материала, и этот материал определяет пригодность прибора для включения в вашу отопительную систему. Перед покупкой нужно узнать параметры теплоносителя и всей системы в вашем доме, рассчитать нужную вам тепловую мощность, предусмотреть место размещения прибора и согласовать работы со специалистами управляющей компании.
vote
Article Rating
Виды радиаторов
Еще несколько десятилетий назад альтернативы чугунным радиаторам не было, то на сегодняшний момент существует большое количество моделей, сделанных из различных материалов. Это определяет их свойства и особенности использования в отопительных системах. Современные радиаторы бывают:

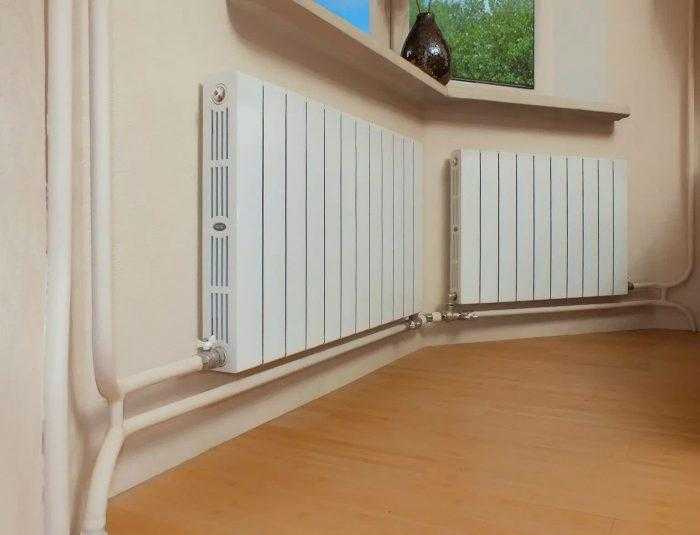

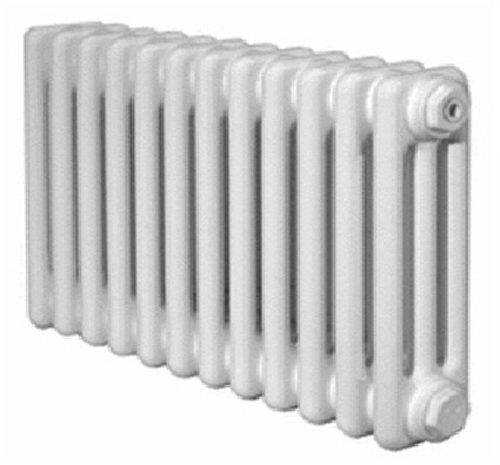

Чугунные радиаторы. Отливаются из чугуна и состоят из нескольких секций. Данные радиаторы считаются «вечными». Они не подвержены влиянию перепадов давления в системах и качеству теплоносителя. Именно поэтому их в основном применяют в квартирах с централизованным отоплением. Недостатком таких радиаторов является их вес и инерционность. Тяжелый прибор требует мощного и надежного крепления, а для монтажа 12-15 секций понадобится усилие 2-3 человек. Также такие радиаторы очень долго нагреваются и медленно остывают, что делает работу котлов индивидуального отопления неэффективной. Именно поэтому использовать их для автономного отопления нет смысла.
- Алюминиевые радиаторы. Обладают легким весом, быстро нагреваются и остывают. Однако, данные приборы очень подвержены влиянию качества теплоносителя и перепадов давления. Алюминиевые радиаторы не устанавливают в системах централизованного отопления.
- Биметаллические радиаторы. Состоят из двух частей. Для провода теплоносителя используется система трубопроводов, изготовленных из стали. На трубный сердечник из стали одевается оболочка из алюминия. Эти радиаторы сочетают в себе надежность и неприхотливость стали с легкостью и отличной теплоотдачей алюминия, что позволяет использовать их как для централизованного, так и для автономного отопления.
Сборка дополнительных секций радиатора отопления
Радиатор и добавляемую секцию укладывают на плоскую поверхность, причем, сборку проще производить на полу, буквально на коленках, чем на кажущемся удобным столе. Оба ниппеля с насаженными на безрезьбовую гладкую среднюю часть межсекционными прокладками из паронита или резины вкручиваются в очищенные от грязи и ржавчины резьбовые входы большего радиатора. Со свободного конца ниппеля слегка поджимаются присоединяемой дополнительной секцией.
Применять герметик для уплотнений в стыке не требуется. Но если на торцах обжимных плоскостей старого радиатора и новой секции сохранились остатки старой или заводской прокладок, то их нужно аккуратно удалить без последующей зачистки. Затягивать резьбу следует равномерно, не прикладывая чрезмерных усилий.
На обоих ниппелях поочередно в два этапа (предварительно — «в пол силы» и окончательно — чуть меньше максимально возможного усилия) ключом затянуть резьбу до полного смыкания в единое целое секций. При закручивании желательно поочередно делать в среднем по одному обороту для каждого ниппеля, это не позволит возникнуть опасным перегрузкам на резьбе.
Такая же последовательность работ соблюдается для алюминиевых и биметаллических радиаторов. Небольшие различия лишь в других размерах ниппелей и ключей, наверняка меньших усилиях при разборке, чем для чугунных старых радиаторов, более удобной разметки на футорках для направлений резьбы.
Собранную наращенную батарею необходимо повесить назад на приготовленные кронштейны и выполнить подсоединение к трубам центрального отопления.
Некоторые тонкости навешивания радиатора советы специалистов
После монтажа радиатора на установленный крепеж, необходимо проверить правильность его размещения в горизонтальной и вертикальной плоскостях.
Проверка правильности размещения радиатора в горизонтальной и вертикальной плоскостях
Допускается приподнять край радиатора, на котором размещен воздухоотводчик. Это обеспечит скапливание, попавшего в систему воздуха в максимально высокой точке, и его выпуск будет выполняться быстро и с максимальной эффективностью.
Воздухоотводчик для радиатора
Но изменение уровня более одного сантиметра недопустимо, равно как и обратный наклон. В этом случае гарантировано образование воздушной пробки, и подача теплоносителя далее по трубопроводу будет ограничена или прекращена.
Совет! Практически все компании, производящие отопительные приборы требуют от монтажников, чтобы те выполняли установку только на заранее подготовленные стены. То есть поверхность должна быть ровной и чистой. Это позволит провести правильную разметку мест под крепежные детали.
Радиатор отопления навешивают на два крюка (кронштейна), которые расположены в верхней части, а третий необходимо установить в качестве подпорки нижнего края прибора. Работник, выполняющий монтаж должен помнить, что количество кронштейнов определяется весом и длиной батареи.

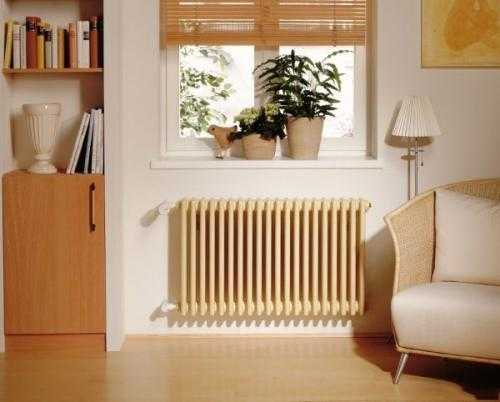

Размещение батареи под окном. Почему радиаторы отопления устанавливают только под окна
Определение места для установки радиаторов – вовсе не задача дизайнера или архитектора. При неверном, неграмотном расположении батареи ее приходится прятать, закрывать или переносить. Стандартным местом установки точки отопления является место под окном. И выбрано оно не спроста.
Почему под окном?
Расположение точки обогрева на стене под окном связано исключительно с законами физики. Окно и стена с ним в несколько раз холоднее, чем другие стены комнаты. Логично, что самые холодные точки нуждаются в дополнительных источниках отопления. Осталось определить, почему именно под окном, а не рядом. Здесь вступают принципы конвекции – воздух распространяется по комнате в зависимости от его температуры. Так, теплый стремится вверх, а холодный – вниз. Получается такая схема:
- От поверхности стеклопакета поступает холодный воздух, который спускается вниз. Широкий подоконник может направить его в помещение, а это плохо.
- Если подоконник не сильно широкий, то он позволяет холодному воздуху «спуститься» к радиатору и нагреться.
- Нагретый воздух стремится подняться вверх, а там сталкивается с холодным потоком от окна и разбавляет его.
- Получается, что потоки воздуха в комнате смешиваются и нет сильных перепадов температуры.
Другая сторона медали – теплый воздух от радиатора нагревает и стеклопакет. Это препятствует образованию плесени, влаги и конденсата.
Где еще могут быть установлены радиаторы
По разным причинам установка батареи под окном бывает невозможна. В этом случае можно рассмотреть пару других вариантов:
- В нише – иногда в квартире есть специально выделенные ниши под радиаторы. Установка в них должна происходить с учетом того, что между батареей, задней и боковой стенками должно остаться по 5 см пустого пространства. А от верха и низа надо оставить еще больше – по 10 см пространства. Так движение воздуха будет менее затруднено;
- На стене – сомнительная затея, но иногда нет другого выхода. При размещении батареи на стене надо оценить материал стены – не каждый вынесет тяжелый вес радиатора. А при монтаже нужно учесть те же параметры, что рекомендованы при установке в нише – сверху и снизу нужно оставить по 10 см пустого пространства, а по бокам и сзади батарей – по 5 см.

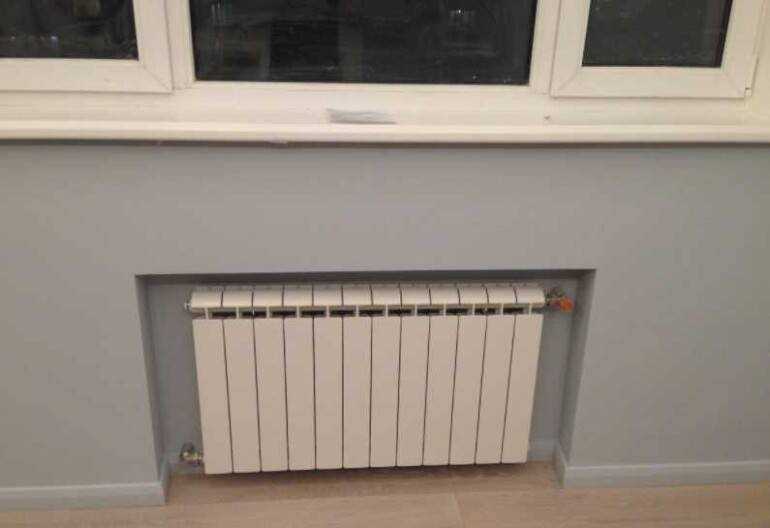

Сегодня принято прятать радиаторы в нише, но тогда надо установить теплоотражающий экран, иначе помещение будет иметь недостаточно поступающего тепла.
№1 Неправильный выбор вида радиатора
Для начала важно определиться с подходящим типом устройства. Сегодня на рынке предлагается четыре разновидности радиаторов:
- чугунные;
- стальные;
- алюминиевые;
- биметаллические.
Чугунные батареи могут окрашиваться в разнообразные цвета, иметь нестандартную форму или выделяться изящными узорами, что позволяет украсить интерьер. Подходят для установки в частном доме или квартире вне зависимости от вида отопления.
По функциональности этот отопительный прибор также не подведёт. Чугун опережает большинство металлов по теплоёмкости, кроме разве что алюминия. Главный минус этого типа – высокая цена.
Стальные аналоги устанавливаются в новостройках с пониженным давлением теплоносителя или в частных домах. Но их нельзя применять в многоэтажном строительстве и старых зданиях, так как их рабочее давление будет проблемным для приборов. Из плюсов следует выделить низкую цену и простоту изготовления.
Алюминиевые вариации обходятся недорого и могут похвастаться самой высокой теплоотдачей. Однако в высотном строительстве они не используются, потому что не способны выдерживать высокое давление.
Для 9- и 16-этажных зданий лучшим выбором для установки радиатора в квартире является биметаллический тип, отличающийся двухслойным строением. Внутренний слой изготавливают из стали, а внешний – из алюминия. Конструкция отопительного прибора позволяет сочетать прочность с высокой теплоотдачей, единственный минус – высокая стоимость.
Виды систем отопления
Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей
Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей
Последовательное подключение
Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

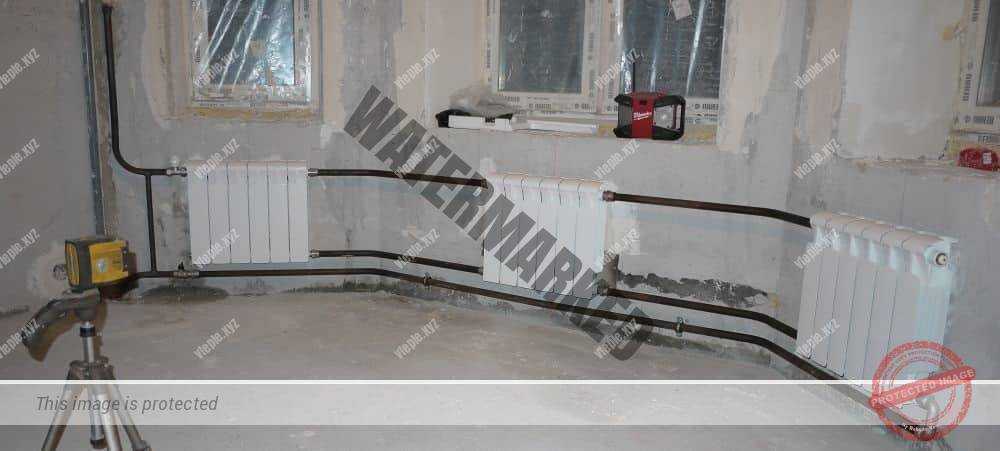

Наглядный пример последовательного подключения радиаторов.
Однотрубная система
В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.
Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.
Двухтрубная система
Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.
Коллекторная (параллельная) система
В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.
Коллекторная или параллельная система отопления
Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.
Материалы и инструменты, необходимые для монтажа
Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.
Как подключить радиатор отопления с боковым подключением
Смотрите это видео на YouTube
Инструмент и приспособления
Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:
- перфоратор;
- дрель-шуруповёрт;
- сварочный аппарат для полипропиленовых труб;
- молоток;
- уровень;
- рулетка и линейка;
- маркер;
- гаечный и трубный ключи;
- торцевой ключ для сборки секций.
- шнур или намотка для резьбовых соединений;
- герметик.
Материалы
Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:
- Кронштейнов.
- Кран Маевского или автоматический воздухоотводчик.
- Заглушек.
- Запорной арматуры.
Кронштейны
Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.
Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.
Кран Маевского или автоматический воздухоотводчик
В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

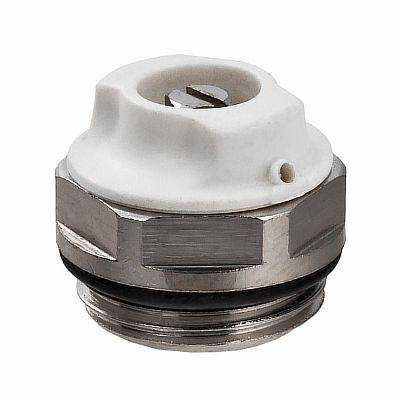

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель
Гаечным ключом осторожно закручивают кран до упора

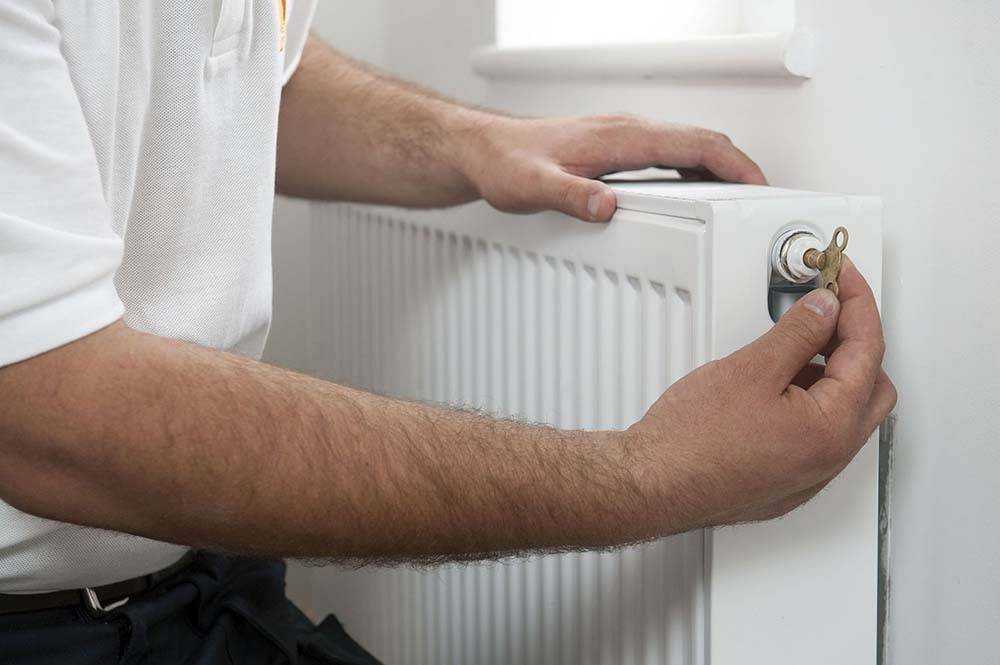

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды
В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей
Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.
Заглушки
Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.
В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).
Запорная арматура
Запорная арматура для радиаторов отопления — это три вида кранов.
Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.
Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.
Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
Батарея под окном
Если радиатор стоит на пути и мешает воплотить желанный дизайн, можно рассмотреть несколько вариантов решения проблемы.
- Заменить батарею натеплый пол, совсем убрав ее. Плюсом такого решения является возможность использовать разные гарнитуры, не подгоняя их под проложенное отопление. Но утеплять можно не любое половое покрытие, к тому же увеличатся расходы.
- Перенести на другую стену. Перенос батареи также потребует дополнительных расходов, зато доступ будет открыт и гарнитур поместится без каких либо затруднений.
- Изготовить под батарею ящик. Такой вариант подходит, если под окном планируется установка мойки . С выдвижными ящиками могут возникнуть сложности, но в крайнем случае можно использовать открывающиеся дверцы.
- Утопить радиатор вглубь стены. Для этого потребуется частичный снос для освобождения места. На первый взгляд вариант кажется трудоемким, но специалист сделает все за несколько часов, а стоимость будет ниже.
Небольшая стильная кухня
Выбирайте оптимальный вариант, учитывая все особенности своей кухни, планировку и пожелания. Если в квартире батарея уже расположена в стене, то создать дизайн кухни по душе будет проще.
Разборка чугунных радиаторов отопления
Разборка чугунных радиаторов порой становится процессом очень трудоемким, но необходимым.
Схема разборки чугунных радиаторов отопления: а — захват ниппелями резьбы секций на 2-3 нитки резьбы; б — доворачивание ниппелей и стыковка секций; в — подсоединение третьей секции; г — группировка двух радиаторов; 1 — секция; 2 — ниппель; 3 — прокладка; 4 — короткий радиаторный ключ; 5 — ломик; 6 — длинный радиаторный ключ.
Новый или старый радиатор кладется на ровное место. Хотя бы с одной стороны нужно снять обычные футорки или глухие — заглушки. На разных секциях радиаторов они могут быть с левой или правой резьбой. Обычно чугунные футорки имеют правую резьбу, заглушки — левую. Если навыков разборки нет, и имеется свободная секция, лучше узнать, прежде чем прикладывать силу, какого вида эта резьба и в какую сторону следует вращать ключ. Если резьба левая, при разборке чугунных батарей вращать ключ нужно по ходу часовой стрелки.
Как и при откручивании любых гаек, сначала нужно «сорвать» футорки с места, т.е. провернуть их на четверть оборота с обеих сторон батареи. Затем футорки выкручиваются так, чтобы между секциями образовался зазор в несколько миллиметров. Если отпустить футорки больше, вся конструкция начнет изгибаться под собственным весом и за счет прилагаемых усилий. При этом резьбу может заклинить. Чтобы этого не произошло, на разбираемую батарею должен встать помощник, который будет своим весом препятствовать изгибу.
Обычно разборка старых радиаторов отопления затруднена тем, что футорки и секции «прикипели». Для того чтобы разобрать такую батарею, придется применить автоген или паяльную лампу. Место соединения прогревается круговыми движениями. Как только оно будет достаточно разогрето, футорки выкручиваются. Если с первого раза выкрутить не удалось, действия повторяются.
Если не хватает сил, чтобы разобрать батарею, нужно увеличить длину ключа. Применяется обычная труба, которая служит рачагом.
Аналогично выкручиваются встраиваемые ниппели для развоздушивания чугунных радиаторов.
Если рассмотренными способами разобрать чугунную батарею не удалось, остается его разрезать болгаркой или автогеном или разбить в лежачем положении кувалдой. Разбить или разрезать нужно аккуратно одну секцию. После этой операции, возможно, ослабнет сцепление между секциями, батарею удастся разобрать, оставшиеся секции сохранить.
Применение «жидкого ключа» или жидкости WD эффекта не дает, так как в старых чугунных батареях футорки герметизировались льном и краской, и жидкости не попадут на резьбу.
Правила установки батарей отопления
Для того, чтобы на долгие годы забыть о проблемах с отоплением и просто наслаждаться теплом и комфортом, батареи отопления надо правильно установить. Ниже представлены основные правила установки системы.
Все радиаторы должны крепиться строго вертикально. Для этого неоьходимо приобрести специальные материалы. Они практически одинаковые для разных типов радиаторов, но есть различия. Для чугунных, например, вместо кранов Маевского нужны воздухоотводчики и заглушки гораздо большего диаметра. Алюминиевые и биметаллические радиаторы монтируются одинаково.
Надо иметь ввиду, что часто производители дают гарантию на изделия только в том случае, если монтаж выполняют определённые лицензированные компании.
Интересно! Как включить кондиционер на обогрев зимой
Дополнительные материалы для монтажа
Для крепления приборов необходимы держатели. Их количество определяется габаритами радиатора. На устройство в 8 секций до 1,2м нужно 2 держателя – для крепления снизу и сверху. Следующие 50 см (примерно 5-6 секций) требуют добавления крепёжной пары. Для работы понадобится:
- дрель со свёрлами;
- дюбели;
- льняная подмотка (или фум-лента);
- соединителные элементы для труб и фитингов.
Кран Маевского
Это устройство необходимо, чтобы удалять скопившийся воздух. На биметаллических или алюминиевых радиаторах это приспособление необходимо. Монтируется кран на незанятом верхнем выходе с помощью переходника, который поставляется в комплекте. Иногда вместо кранов Маевского устанавливаются воздухоотводчики (в основном на чугунных батареях). Они выпускаются либо никелированными, либо латунными. Для белых эмалированных радиаторов их не производят.
Заглушки
У стандартной батареи есть 4 выхода. Один используется для подачи теплоносителя, второй – для обратного хода, на третьем монтируется кран или воздухоотводчик, а четвёртый надо заглушить. В распоряжении монтажников есть несколько вариантов заглушек для всего диапазона радиаторов.
Регулирующая и запорная арматура
В системе отопления необходимо иметь устройства, позволяющие демонтировать радиатор либо регулировать степень нагрева. Чтобы быстро демонтировать и отключать прибор, можно использовать шаровые краны. Они недорогие, их легко устанавливать, однако они не позволяют регулировать тепло.
Поток теплоносителя можно координировать запорными кранами. Они дороже шаровых, но их функции шире и разнообразнее. Выпускаются прямые и угловые варианты таких устройств.
После шарового крана на трубе, подающей теплоноситель, можно смонтировать терморегулятор. Этот прибор способен регулировать нагрев батареи. Существуют механические и электронные терморегуляторы. Для корректировки температуры в механических надо повернуть ручку, а электронные нужно запрограммировать заранее.
Если есть проблемы с теплоносителем, то терморегуляторы ещё больше снизят его поток.

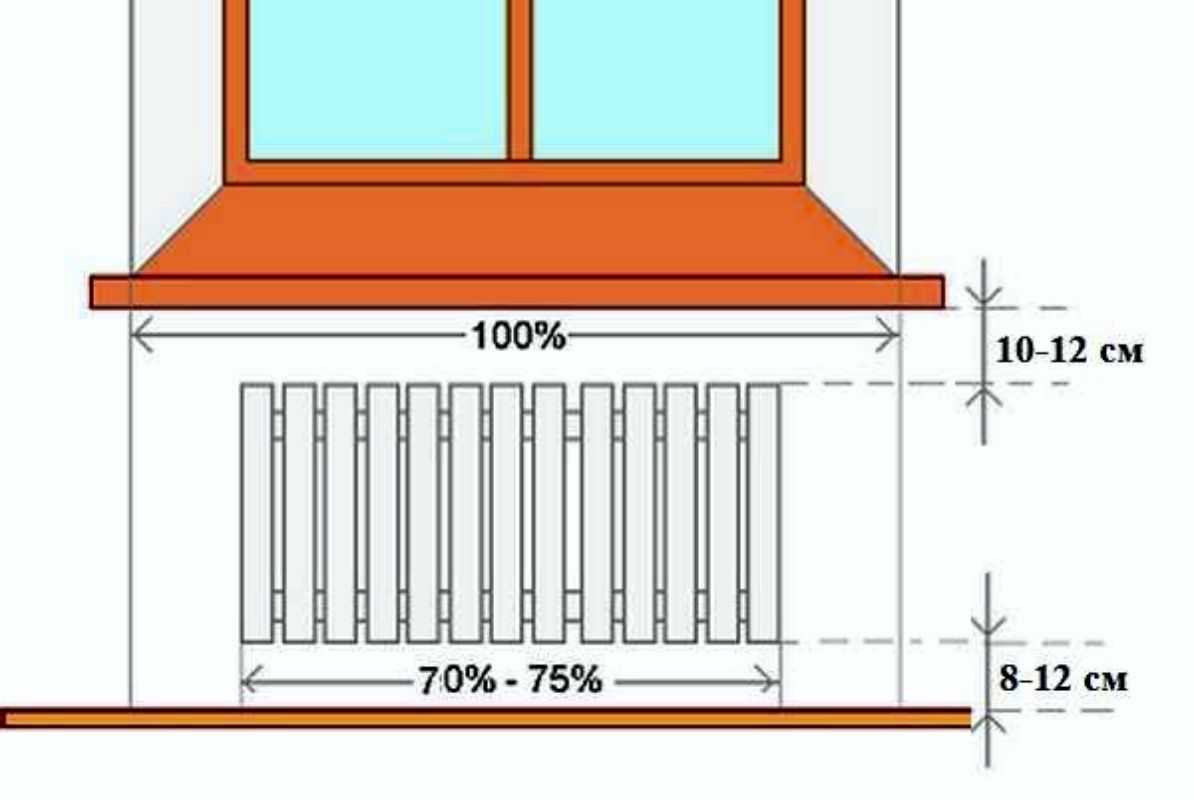

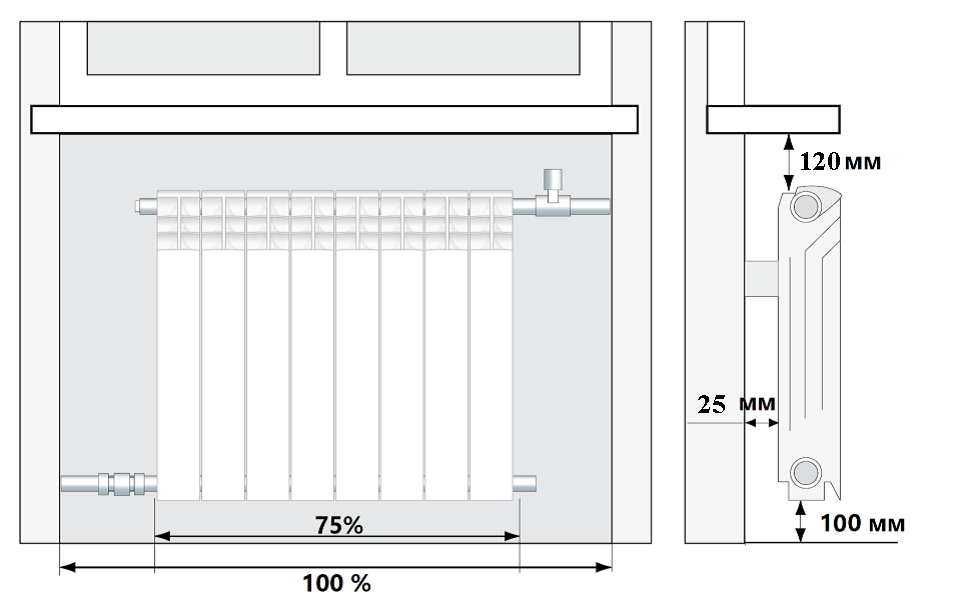

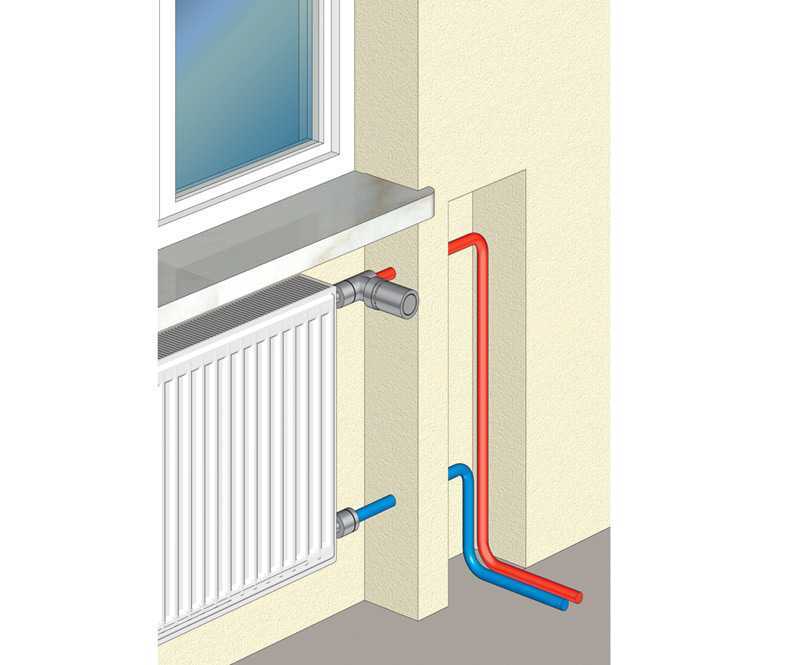

Расстояния при установке батареи
При выборе радиатора надо учитывать, сколько свободной поверхности остаётся между окном и полом. От подоконника до верхнего края батареи должно быть более 10 см. От нижнего края батареи должно быть не более 12 см. От стены до батареи зазор должен быть в 3-5 см
В соответствии с Действующими СНИП в общественных и жилых зданиях, радиаторы должны быть по размеру не менее 50% от ширины окна. А в больницах, школах, детских садах и т.п. – не менее 75%. Только в этом случае расположение батарей под окном будет эффективно.
