Как лучше разместить розетки в квартире?

3 Запланировать недостаточно розеток

Пожалуй, это самая распространенная ошибка. Те, кто делают ремонт не в первый раз, говорят — розеток должно быть ровно в два раза больше, чем вы изначально запланировали. Мы, конечно, не будем столь радикальны. Но розеток должно быть немало. Посчитайте, сколько предметов техники вы планируете использовать постоянно: телевизор (сколько?), духовка, варочная панель, холодильник, посудомоечная машина, фен, электрическая бритва или электрическая зубная щетка. Даже такие мелочи важны.

Фото: Instagram my_lovely_flat

Сколько нужно розеток?

Даем шпаргалку по каждой комнате. Запишите себе, и адаптируйте под свой интерьер.

В кухне нужно продумать сколько розеток, сколько планируется техники. На фартуке — тоже минимум 4 розетки, для мелкой техники, которая рано или поздно появится.. А еще у обеденной группы — вдруг вы захотите поставить там торшер.

В гостиной должно быть минимум 5 розеток — 2 у дивана, еще 2 — в районе рабочего стола, если он есть. Но даже если нет — розетки все равно предусмотрите. 1 розетку для ТВ, и кстати у современных устройств есть необходимость еще и в интернет-розетке. И про кондиционер не забудьте!

В спальне предусмотрите по 2 розетки с каждой стороны кровати — для бра, прикроватных ламп или зарядки телефона точно пригодится. Можно еще 1 сделать у входа, обычно в нее включают пылесос или, например, обогреватель.

В санузле хватит 2-3 розеток, но зависит еще и от количества приборов. Если у вас электрический полотенцесушитель, есть водонагреватель, и установлена стиральная машина — прибавьте еще 3 розетки. Не забудьте разместить розетки в районе зеркала над раковиной.

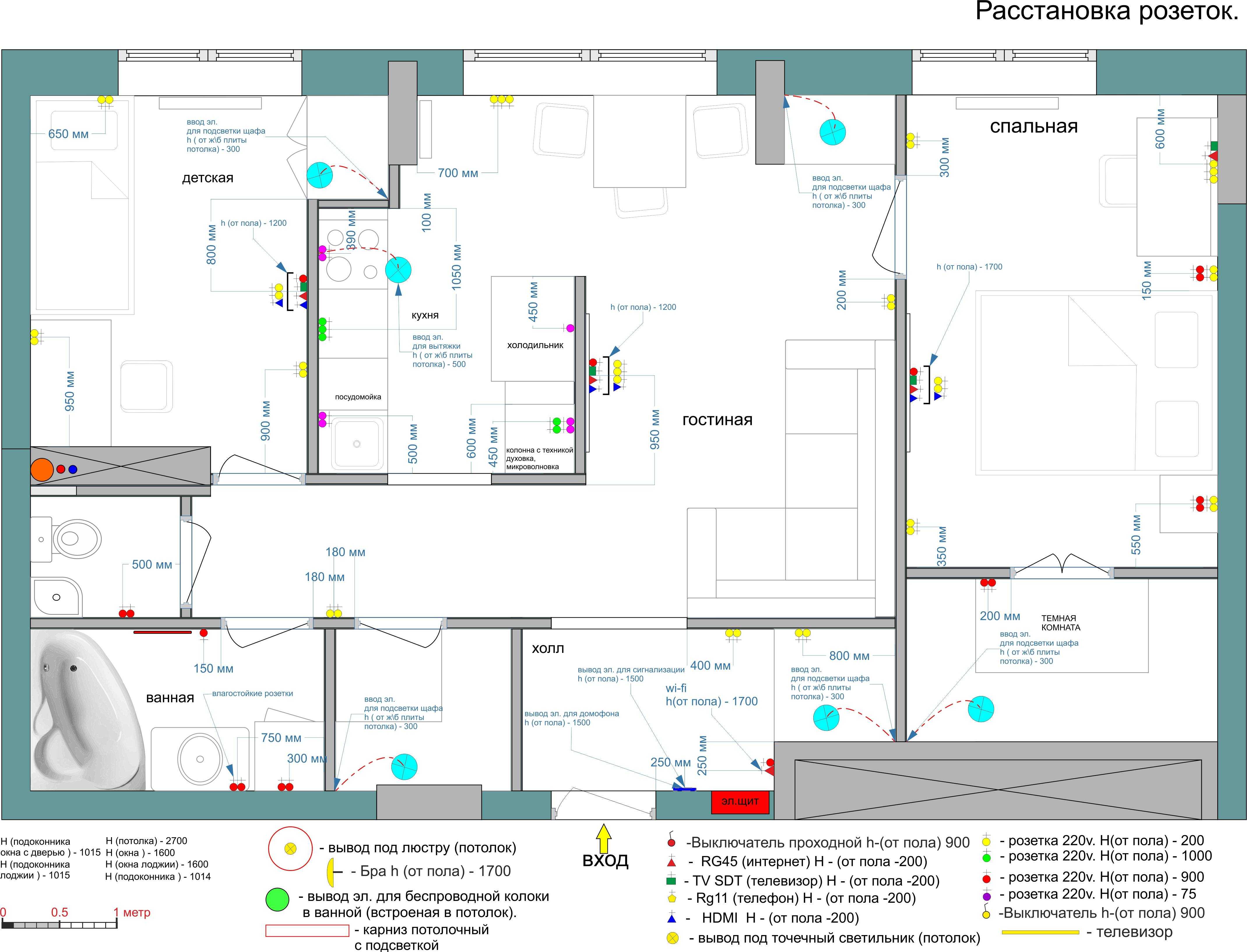

Как рассчитать необходимое количество розеток и выключателей в квартире. Рекомендации от Shop220

Подробности

Подробности: Опубликовано 16.07.2014 06:29; Просмотров: 10892

Современная квартира – это не просто жилище человека. Она разделена на несколько зон различного функционального назначения, каждая из которых имеет индивидуальную планировку и расстановку мебели, оснащена самостоятельной системой освещения.

Чтобы избежать разочарования от вида висящих проводов и удлинителей нужно ответственно подойти к планированию помещения квартиры еще на стадии начала ремонта.

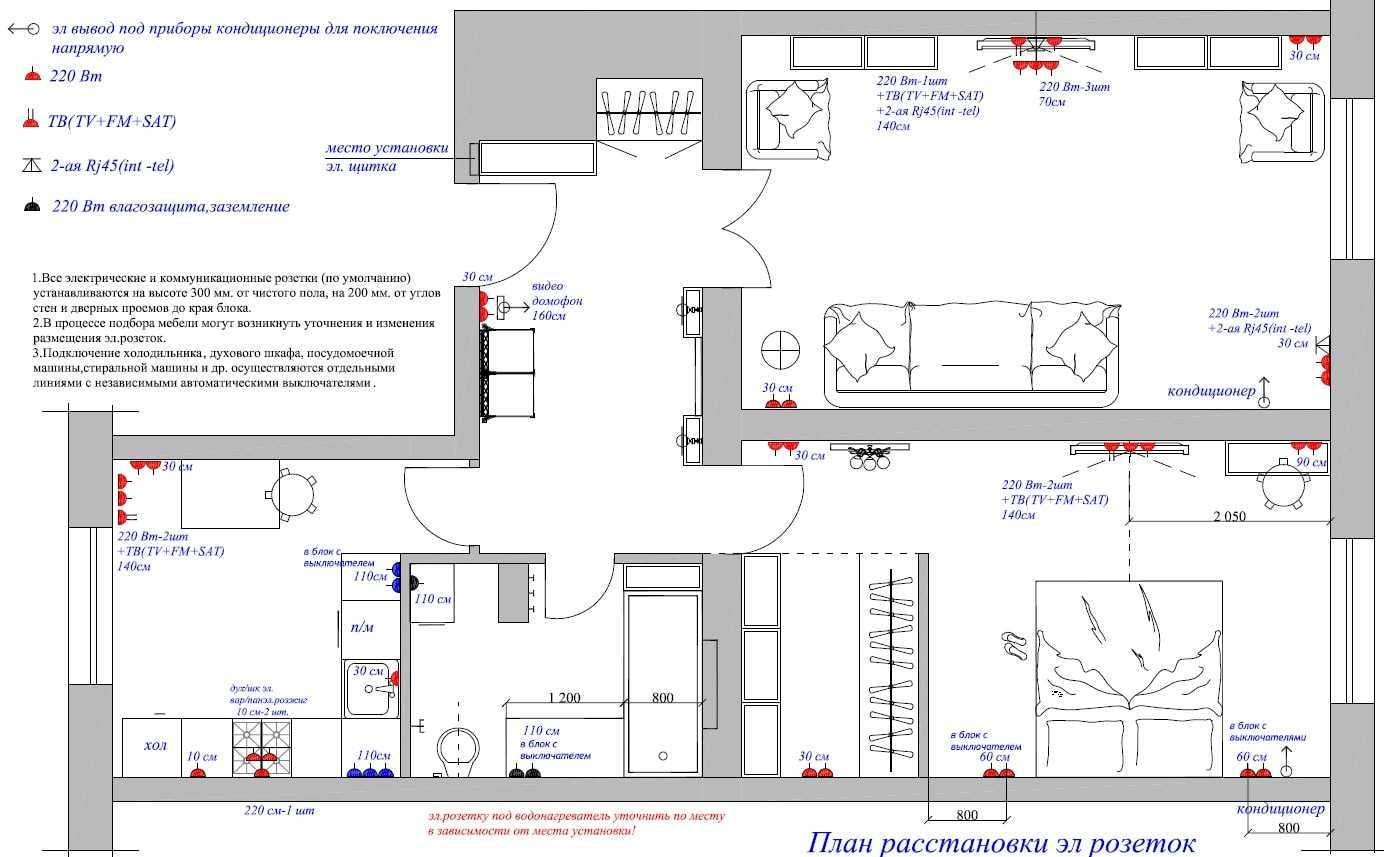

Возьмем за основу стандартную планировку двухкомнатной квартиры и выделим в ней 6 основных зон:

Зона кухни;Первая комната – зал;Вторая комната – спальня;Ванная комната и санузел;Зона прихожей;Балкон или лоджия.

Размещение розеток на кухне необходимо выполнять в следующем порядке. Во-первых, нужно определиться с расположением и конструктивом мебельного кухонного гарнитура и бытовой техники. Нельзя забывать об электрофурнитурах индивидуальной подсветки, теплого пола и телевизора. Если вы собираетесь использовать встраиваемую технику, то верным решением будет расположение для нее на задних стенках соседних шкафов. Чтобы обеспечить доступ к ним придется выпилить небольшие «окна», которые обеспечат доступ к розеткам. Розетка для вытяжки должна быть размещена на высоте 5-6 см от верхнего уровня кухонных шкафов. Электрофурнитуры над рабочей зоной кухонного гарнитура лучше устанавливать на высоте 10-30 см от столешницы, а вот от установки за мойкой и плитой лучше отказаться, так как это не безопасно. Розетки для техники и подсветки навесных шкафов оптимально установить на высоте 5-10см. С одной стороны это обеспечит доступ к ним, с другой стороны их не будет видно. Все розетки для кухни кроме тех, которые расчитаны для варочной панели или плиты должны быть с заземляющим контактом и рассчитаны на минимальный ток 15А. Для плиты или варочной панели необходимо использовать из негорючих материалов с расчетным током 25А.

Размещение розеток и выключателей в зале также должно в первую очередь зависеть от расстановки мебели. Так, розетки для ТВ должны быть расположены таким образом, чтобы установленная техника их скрывала – обычно это 130 см от уровня пола. Достаточно будет блока из 5розеток, 1 тв-розетка и 1 интернет-розетка, для подключения роутера. Зона дивана расположенная, как правило, напротив также должна быть оснащена электрофурнитурами для возможности подключения индивидуального освещения: 30 см от уровня пола для напольного торшера. Письменный стол должен быть оснащен 2 блоками по 2шт. Первый – для подключения компьютера и принтера, второй – для настольной лампы и одна запасная.

Стандартная схема размещения розеток в спальне это по 2шт. над прикроватными тумбами с каждой сторон кровати на расстоянии 15 см от поверхности столешницы тумбы, 1 тв-розетка для телевизора, 1 для освещения в зоне туалетного столика и 1 запасная, например, для пылесоса недалеко от входа в комнату.

Расположение розеток в ванной комнате и санузле не запрещено, но все же не безопасно с точки зрения относительной близости воды и тока. Чтобы максимально обезопасить себя от неприятностей в ванной комнате необходимо использовать влагозащищенные с крышками. Схема подключения обязательно должна быть с УЗО (дифференциальный автоматический выключатель (http://shop220.com.ua/categories/avtomaticheskie-vykliuchateli)). Расстояние от розетки до ванны либо душевой кабины не менее 60 см. В этом помещении необходимо предусмотреть розетку 1шт. — для стиральной машины, 1шт. – для водонагревателя и 1 шт. – для подключения фена или электрической бритвы.

В прихожей достаточно всего 3 розеток: 1шт. – для звонка, 1шт. – для пылесоса и 1шт. – запасная.

Расположение розеток – как и где лучше расположить в разных комнатах помещениях (70 фото)

Одной из самых ответственных частей ремонта помещения является правильное размещение электропроводки. При составлении схемы размещения розеток нужно учитывать такие важные аспекты, как размеры помещения, суммарное количество всех выключателей и розеток и, безусловно, то, как расставлена мебель.

Правила по размещению электропроводки

Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.

В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).

Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.

Новые традиции – евростандарт

Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.

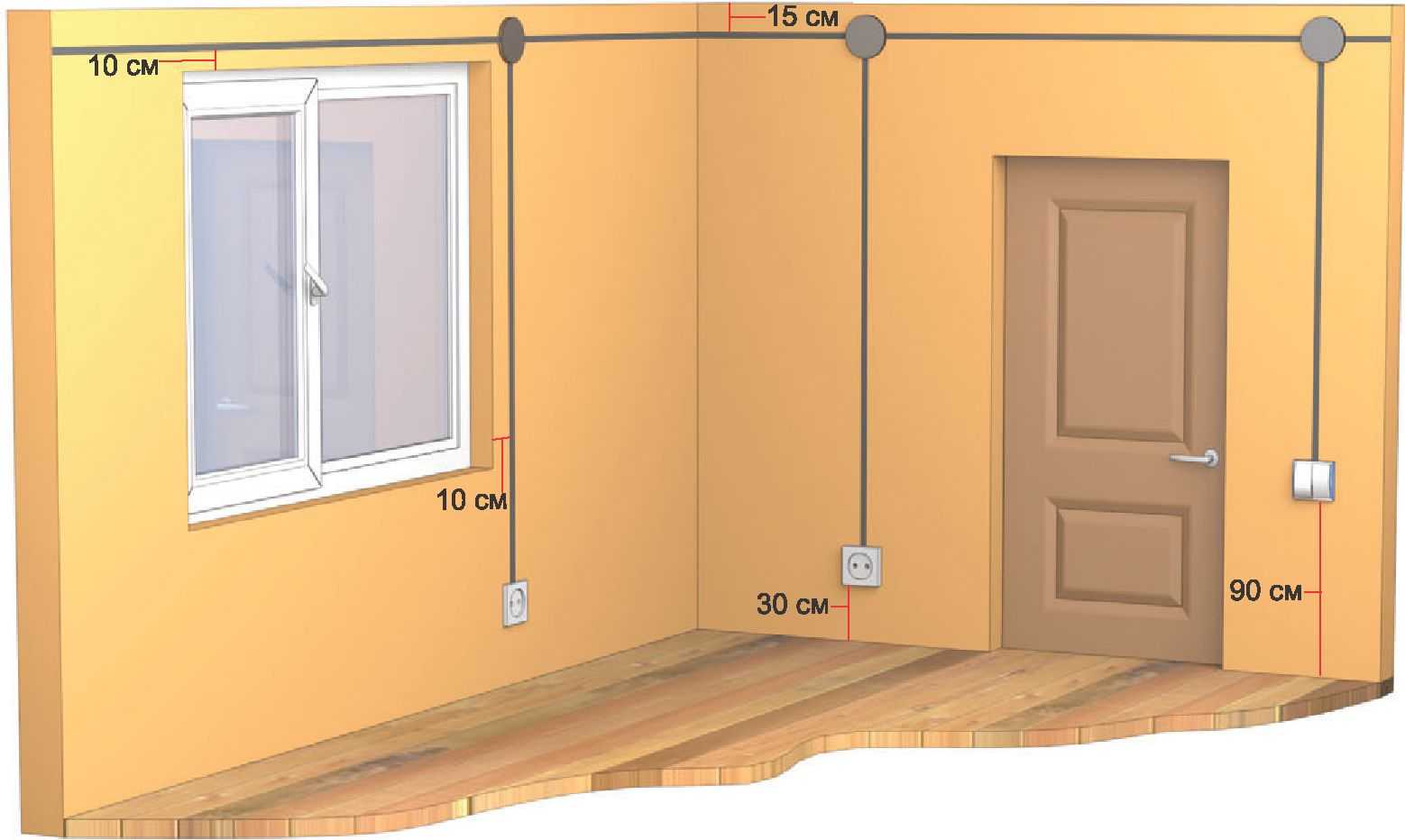

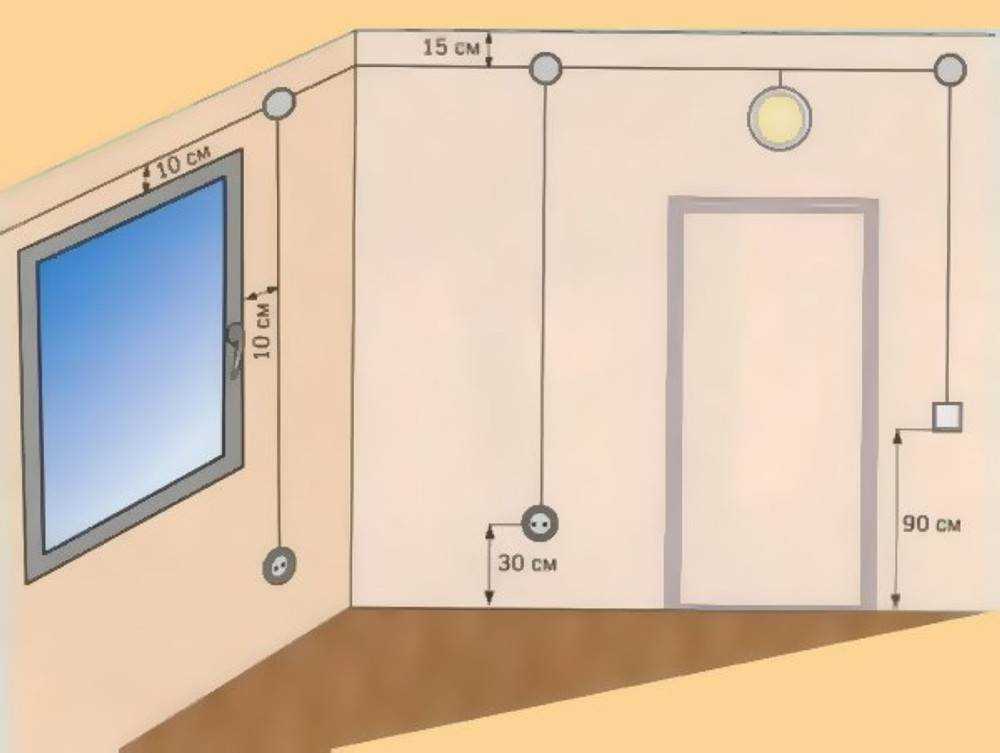

В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:

Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).

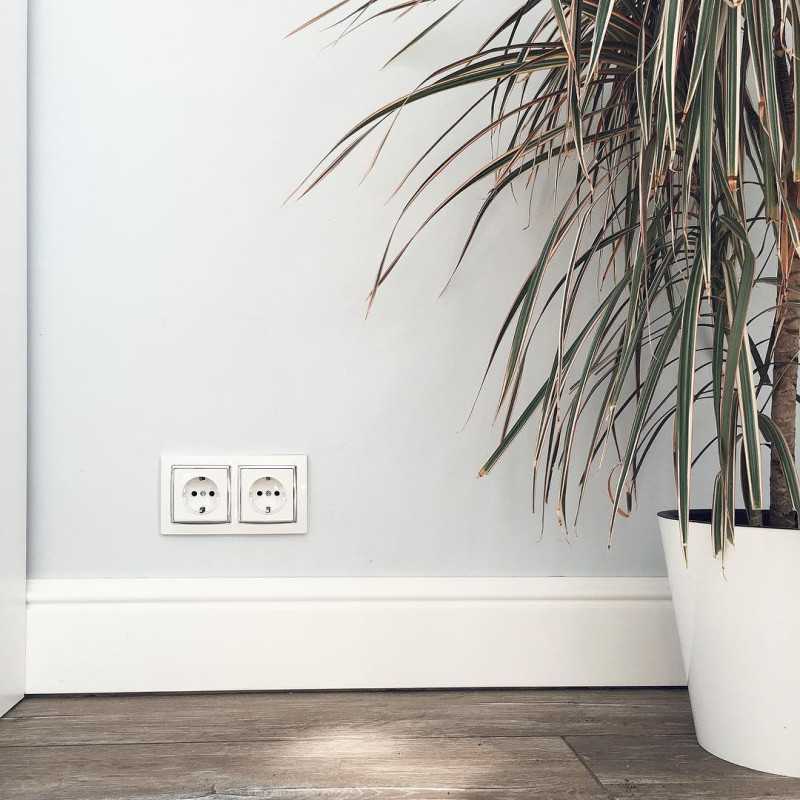

Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.

На всех фото, что представлены по тексту и в нашей галерее в конце, можно увидеть, чем отличается расположение розеток раньше и сейчас.

Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.

Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.

Планирование монтажа розеток и выключателей в помещении

Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.

Коридор

В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.

Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.

Спальня и гостиная

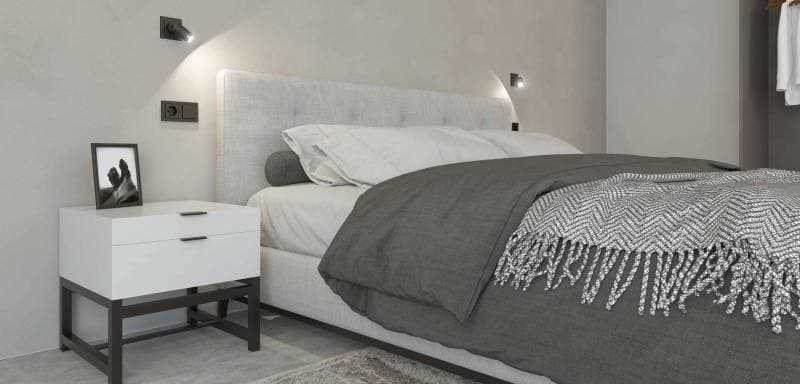

Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.

Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).

В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.

Ванная комната и туалет

Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).

Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).

Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.

Установка розеток и выключателей в панельном доме

В панельном доме есть особенности:

По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно. Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)

Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет). Прокладка внутренней проводки требует штробирования стены

Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку

Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.

Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.

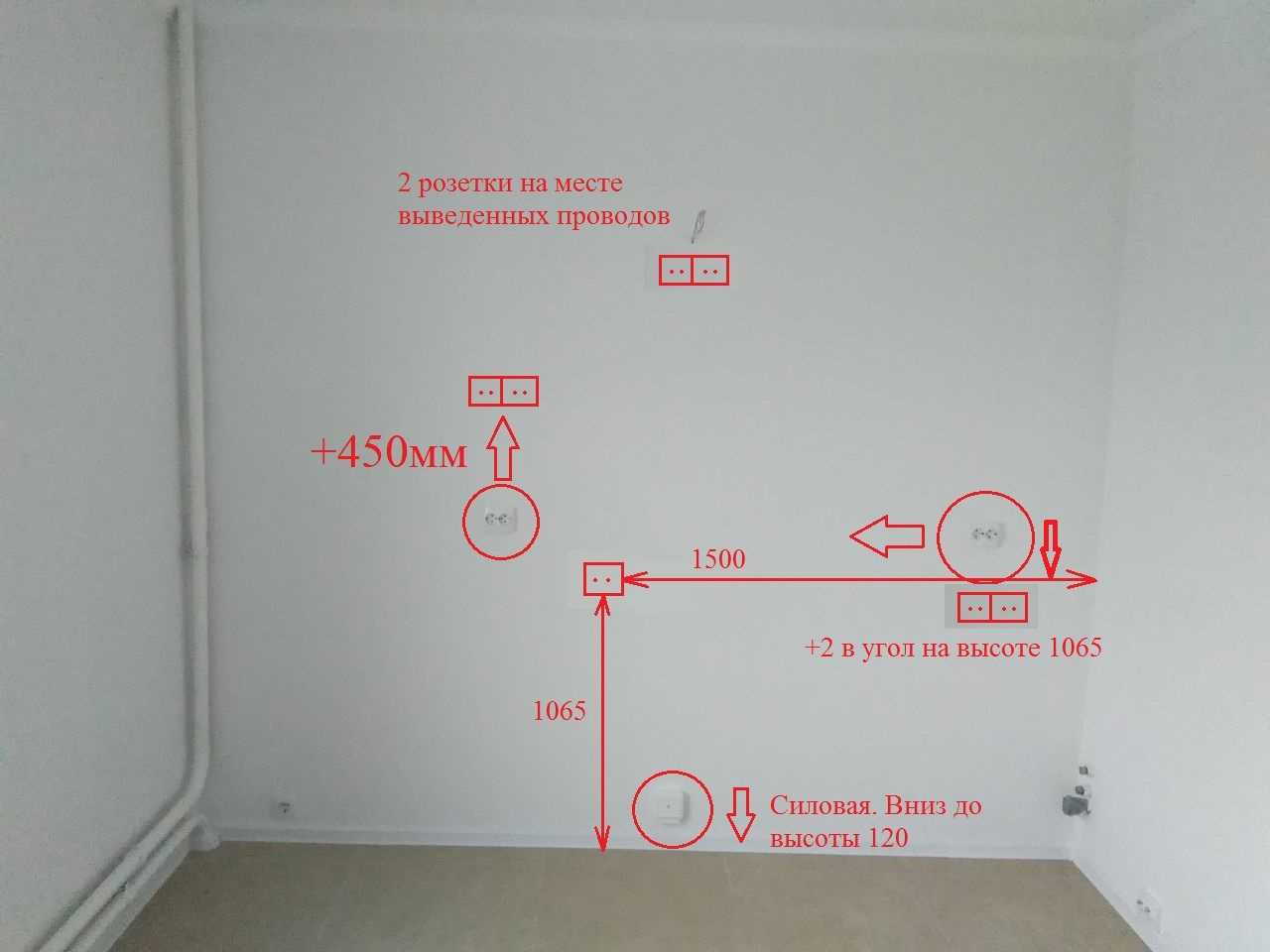

Расстояния и места размещения

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

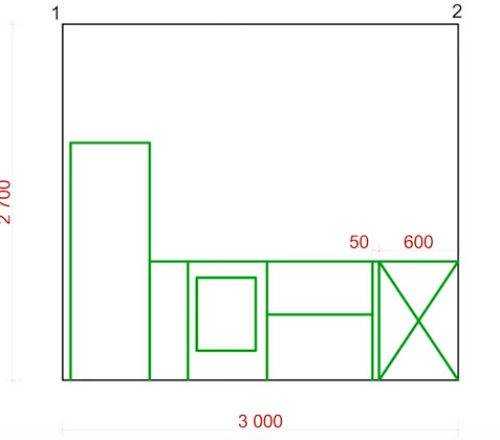

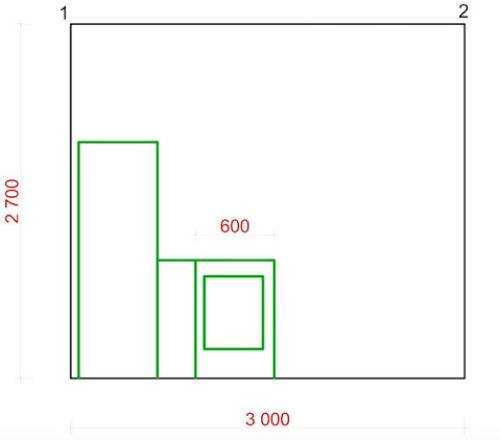

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

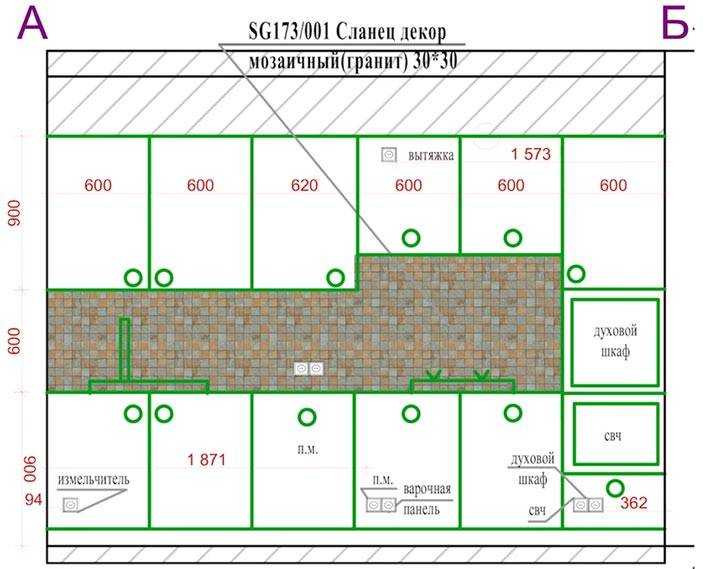

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

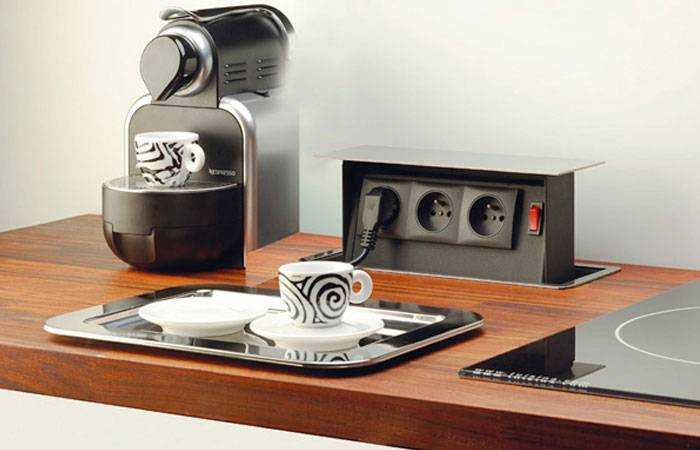

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Открывая входную дверь: прихожая и кухня

Давайте по порядку. Входя в дом, сразу попадаем в переднюю. Здесь точно не обойтись без светильника и зеркала с подсветкой, вероятно, будет стоять гарнитур с подсветкой. Любящие комфорт граждане, обязательно задумаются о каком-нибудь приборе, который сможет высушить обувь. Такой вариант предусматривает:

Установку одноклавишного выключателя для светильника.
Розетку для подсветки зеркала, ее располагать стоит где-то рядом, чтобы не портить интерьер прихожей.
Точку для подключения, например, коврика с подогревом, ее же можно использовать для пылесоса. Если планируется монтаж видеодомофона, то ему также, скорее всего, понадобится питание 220 В.

Когда коридор длинный

Если холл большой длины, то есть смысл установить проходной выключатель, чтобы управлять освещением с двух разных точек. Так жильцы смогут включить свет, зайдя в дом, раздеться, пройти по коридору и выключить светильник, не возвращаясь к входу.

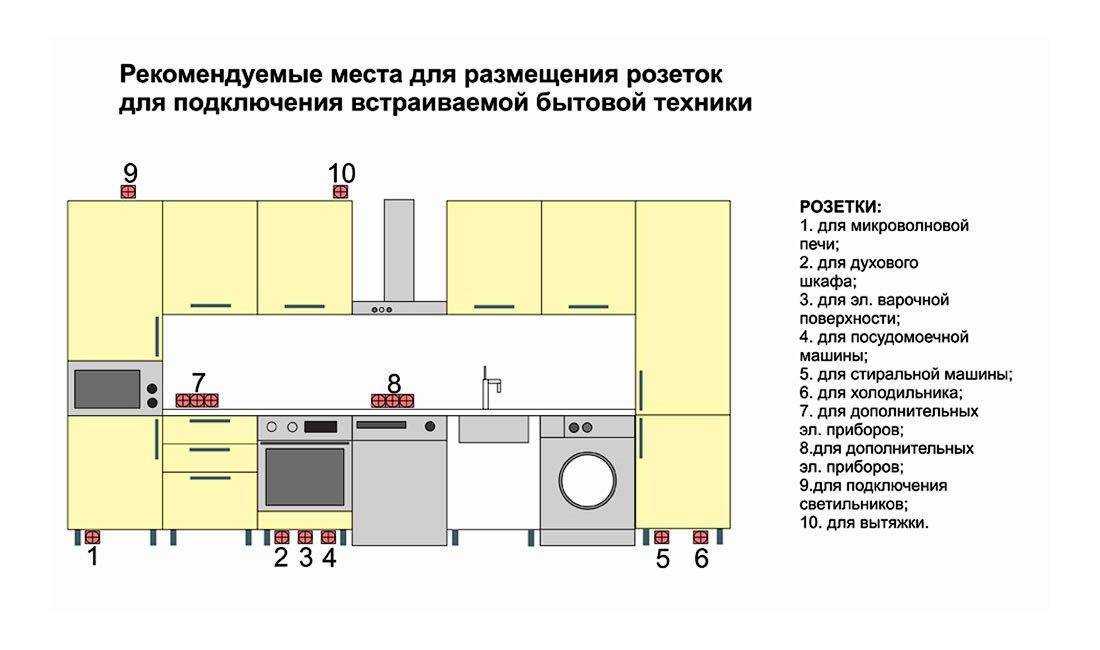

Куда и как размещать розетки на кухне

На фартуке нужны как минимум две группы двойных розеток, чтобы подсоединить мелкие бытовые приборы типа электрочайника или ручного миксера. Хорошо, если точки будут с крышками – это предотвратит попадание на контакты жира и влаги. Нельзя размещать точки над раковиной и варочной панелью. От края мойки до розетки должно быть не менее 600 мм по горизонтали.

Теперь посчитаем, сколько розеток в комнате будет для стационарной бытовой техники. На каждый агрегат нужна отдельная точка:

Холодильник.
Стиральная машина.
Посудомоечная машина.
Духовой шкаф.
Вытяжка.
Пищевой измельчитель.

Но, с другой стороны, говорить об эстетике в этом случае не приходится – торчащие провода, например, от посудомойки вряд ли украсят фартук кухонного гарнитура. Поэтому такие розетки есть смысл установить за нижними шкафами, чтобы открыв дверь, можно было вынуть вилку.

Иногда за обеденным столом хозяйки пользуются ноутбуком, пока готовят обед, поэтому две-три розетки не помешают.

Все розеточные линии должны быть обеспечены автоматическими выключателями, а в некоторых случаях и УЗО. Возможно применение дифавтоматов. Все аппараты нужно грамотно маркировать, чтобы вовремя обесточить нужную линию.

Управление светом на кухне

Для этого достаточно одно-или двухклавишного выключателя для основного светильника. В случае наличия бра у стола нужно предусмотреть отдельный выключатель, если нет шнуркового.

Сколько делать розеток и выключателей в остальных комнатах

Гостиная

Для телевизора стоит поставить три электророзетки, одну ТВ-розетку и одно интернет-гнездо RJ45

Примите во внимание расстановку мебели: около дивана нужно минимум две точки, чтобы подключить торшер или другое устройство. Если предусмотрено место со стационарным компьютером, то практические примеры помогут решить вопрос, как размещать розетки и выключатели в этом районе

Для примера: минимум 5 электророзеток и коннектор RJ45.

Если в гостиной будет что-то вроде библиотеки или шкафа с подсветкой, то для этих целей понадобится отдельная розетка.
При наличии в гостиной двух входов стоит предусмотреть управление освещением от каждого из них. Для этих целей подойдет тот же проходной выключатель.

Спальная комната

Здесь точки нужно предусмотреть около туалетного столика, а также прикраватных тумбочек. Не помешают и USB-розетки, если бюджет позволяет.

В спальне весьма кстати будет управление освещением с трех точек: первая у входной двери и по одной у каждой прикраватной тумбы. Выключатели можно смонтировать в одной рамке с розетками.

Сколько розеток разместить в детской комнате

Это помещение действительно требует особого внимания – здесь же дети. Поэтому в детской лучше использовать розетки с защитными шторками, которые закрывают токоведущие части прибора в состоянии покоя. Обе шторки отодвигаются только при одновременном надавливании, например, когда вставляете вилку электроприбора.

Возле детского стола, на котором готовят уроки, следует поставить не менее трех розеток: для монитора, системника и настольной лампы. Не забываем о точке для подвода интернета, а возможно и включения роутера.

Ванная комната

Это помещение с повышенной влажностью, поэтому стоит основательно подумать, как размещать розетки и выключатели в таких условиях. Здесь главное правило – чем дальше от воды, тем безопаснее. Точки монтируют, по меньшей мере, на 600 мм по горизонтальной линии от края ванной или раковины. Еще лучшим решением будет поставить розетки на противоположной от сантехники стене.

Вот несколько рекомендаций по размещению электрооборудования в ванной комнате:

Для зеркала с подсветкой необходима розетка, которую лучше установить сзади. Вполне разумно будет подключиться прямо к электрокабелю, но тогда нужно обеспечить его выход в нужном месте.
Выключатели ставят у водных дверей в ванную, здесь же можно предусмотреть точку управления вентилятором.
Розетки для стиралки и фена тоже устанавливают около входа, подальше от ванной или раковины.

Размещение розеток для систем управления климатом

Чистота и регулируемая температура воздуха в помещении являются обязательными составляющими комфортного микроклимата, поэтому сегодня в каждом доме есть кондиционер, вентиляция, ионизаторы и увлажнители воздуха, озонаторы и ароматизаторы, прочие приборы подобного направления. Их установка производится настенно или на специальные консоли в верхней части помещения. Поэтому подключение к электрической сети также удобно производить в верхней части, чтобы не пытаться достать кабелем до розеток около пола, протягивая удлинители!

Монтаж розеток возле потолка производится стандартно. Это могут быть встроенные, утопленные в стену розетки, или небольшие накладные розетки, которые прячутся за самим прибором или устанавливаются над полкой, исключая визуальное обнаружение при взгляде снизу.

Кабель ведется в стене, в специальной штробе, в стыке стены и потолка, в специально организованном коробе или нише, в толще подвесного/натяжного потолка, опускаясь к месту размещения розетки на 200-300 мм от потолка!

Плюсы размещения по действующим стандартам

Установка розеток или выключателей с учетом действующих норм — не только требование документов, но и возможность обеспечить оптимальное распределение точек подключения в комнате. Такой подход позволяет воспользоваться целым рядом преимуществ подобных решений:

розетки и выключатели находятся в удобном положении, и до них не нужно тянуть удлинители;
при достаточной высоте расположения электротехнических приборов они не будут мешать установке мебели, декоративных конструкций;
правильно размещенные розетки обеспечат подключение максимально возможного количества бытового оборудования без дополнительных приспособлений;
гарантировано удобное использование выключателей без каких-либо усилий;
электротехнические приборы будут частично скрыты и не повлияют на оформление стен.

Применение стандартных норм размещения розеток и выключателей на расстоянии до 300 — 600 и 900 — 1600 мм соответственно дает возможность подобрать вариант, который будет наиболее удобным для выбранного помещения.

https://youtube.com/watch?v=vb2WBZW5WDU

Монтаж розеток в комнатах

Установка розеток и выключателей отличается особенностями, которые определены в зависимости от назначения выбранного помещения. Для безопасной эксплуатации таких точек подключения нужно придерживать некоторых правил и учитывать технические характеристики комнат (влажность, температура)

При этом следует принять во внимание следующее:

В коридорах устанавливают не более 1−2 розеток. Для удобства подключения бытовой техники их монтируют на высоте до 200 мм. Оставляют место для подключения стабилизаторов, распределительных щитков, слаботочных сетей.
Для ванных комнатах и душевых достаточно 3 розеток для стиральных машин, обогревателей, сушилок, фенов. Высота монтажа от пола должна быть не ниже 600 мм. Розетки запрещается устанавливать рядом с водоразборными устройствами. Безопасность подключения обеспечивает применение влагозащищенных электротехнических приборов (IP 44) с заземлением.
Гостиные оснащают достаточным количеством розеток с учетом применяемых электроприборов (6 — 10 штук). Высоту каждой такой точки выбирают по длине провода телевизора, компьютера или других устройств, чтобы обеспечить удобное включение. Для присоединения напольного оборудования розетки устанавливают на высоте до 150 — 300 мм.
Подключение бытовых приборов в кухне требует не только соблюдения мер безопасности из-за возможного попадания влаги, но и размещения розеток недалеко от крупногабаритной техники (холодильники, духовые шкафы, вытяжки). Допускается подъем точек подключения на высоту до 2000 мм, расположение их над столешницами кухонной мебели для удобства использования соковыжималок, электрочайников и т. д. Электроплиты и духовые шкафы подключают к розеткам с заземлением.
В спальнях и детских комнатах точки подключения устанавливают рядом с кроватями для удобства включения прикроватного освещения, зарядных устройств, медиа-оборудования.

https://youtube.com/watch?v=B0V_ZZ2n5a0

Выключатели освещения в комнатах

В жилье, офисных и других помещениях устанавливают выключатели с одной, двумя или тремя клавишами по количеству групп осветительных приборов. Кроме того, для включения осветительных приборов монтируют электротехнические приспособления с дистанционным управлением. Оснастить помещения можно и устройствами, которые уже встроенные в бытовую технику. Наиболее простой, надежный и экономичный вариант — установка клавишных выключателей.
