Как построить дом для постоянного проживания за один сезон: каркасная технология

Строительство каркасного дома. какие правила нужно соблюдать? на сайте nedvio

Этапы строительства крыши каркасного дома с фотопримерами

Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.

Пошаговая инструкция возведения стропильной системы крыши каркасного дома

Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.

Иллюстрация Описание действия
Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство.
После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди.

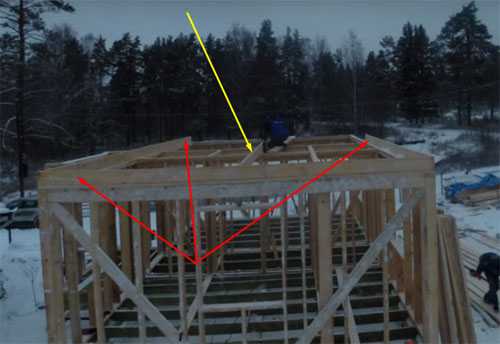

Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши).
Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно.
По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх.
Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки).
А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам.

На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.

Кровельное покрытие: порядок действий при монтаже

Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.

Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.

Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.

Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.

Watch this video on YouTube

Сооружение каркаса

Существует два метода каркасного строительства:

  • монтаж стены на полу с дальнейшей установкой уже в вертикальном положении;
  • сборка различных конструктивных элементов прямо на месте.

Первая методика в большинстве случаев применяется предприятиями, изготавливающими готовые модули домов. Иногда собирать на полу проще, чем на месте, однако в конце приходится поднимать и крепить очень тяжелую конструкцию, поэтому нужны дополнительные усилия.

А вот вертикальная сборка деталей может выполняться всего одним специалистом. Темпы снижаются, но этот метод позволяет свести к минимуму различные неточности.

Определение шага выполняется с учетом специальных формул, которые берут во внимание нагрузку на всю конструкцию. Нередко мастера ориентируются на размеры используемого утеплителя

Расстояние должно быть немного меньшим, чтобы утеплитель хорошо прилегал к стойкам и обеспечивал оптимальные изоляционные показатели.

Каркас можно собирать с помощью гвоздей или саморезов.

Укосы могут быть временными либо постоянными, в зависимости от используемой внешней обшивки дома. Если снаружи будет применяться надёжный листовой материал, можно обойтись без постоянного укоса, поскольку конструкция в любом случае будет жесткой. А вот монтаж вагонки, сайдинга либо другого наборного материала предполагает использование постоянных укосов.

Важно серьезно относиться к установке стоек в углах дома. Если просто закрепить вертикальный брус, могут возникнуть проблемы с его промерзанием

В связи с этим применяют так называемый «теплый угол».

Использование материалов меньшего размера или необходимость утепления углов требует выбора одного из следующих вариантов:

  • Увеличение толщины за счет крепления к угловым стойкам пары досок шириной 50 мм (глубина — как у стойки). После наружной отделки монтируется наличник для формирования пространства между его доской и углом, что приводит к минимизации теплопотерь.
  • Перед монтажом наружной обшивки устанавливается контробрешетка для фиксации гидроизоляционного материала. В большинстве случаев применяют брус 50х40 или 50х50 мм. Вентиляционного зазора в 50 мм между внешней обшивкой и стеной вполне достаточно. На контробрешетку монтируется сайдинг, вагонка или другая обшивка.

Создаем каркас

Из самого названия технологии понятно, что основной элемент такого сооружения – каркас, и именно на нем удерживается вся конструкция. Остов состоит из вертикальных стоек, зафиксированных при помощи ригелей и горизонтальной обвязки. Как и ранее, здесь весь строительный процесс выполняется поэтапно.

В зависимости от того, какая нагрузка будет воздействовать на несущие опоры, а также исходя из размеров утеплителя и обшивочного материала планируют расстояние между стойками. Универсальное сечение стоек 150х50 мм, в проемах ставят сдвоенный брус 150х50 мм. Самый популярный шаг — 600 мм (позволяет устанавливать утеплитель «в натяг» для плотного заполнения стены). Для соединения стоек с нижней обвязкой применяют временные раскосы, отчего сооружение приобретает необходимую жесткость.

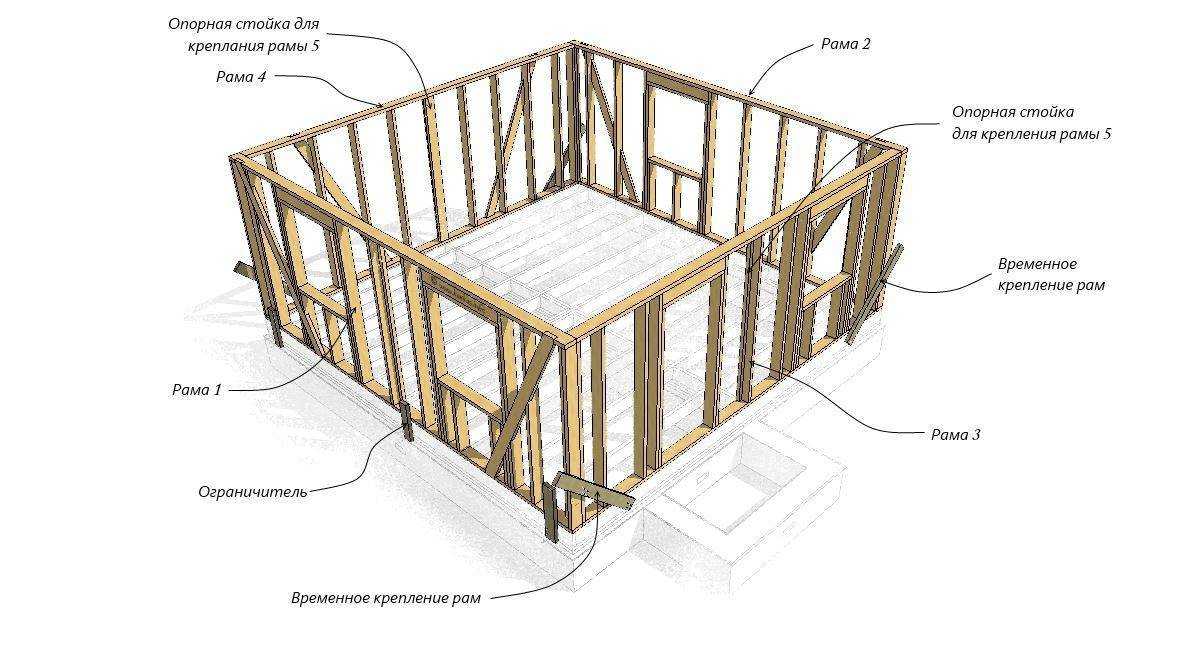

Схема устройства углов стен

Установке верхней обвязки осуществляется после установки всех стоек. Фиксация происходит при помощи таких же пазов, которые скрепляли нижний брус. Верхнее крепление к стойкам выполняется двумя гвоздями, которые должны войти в материал не менее чем на 10 см. Окончательное закрепление каркаса осуществляется постоянными укосами, установленными взамен демонтированных временных. Подробнее об этом читайте в статье «Верхняя и нижняя обвязка«. Также рекомендуем ознакомиться с устройством важнейших узлов каркасного дома.

Как найти исполнителей?

Неудачный выбор исполнителей может загубить весь замысел. Подходы к привлечению строителей могут быть различны. В большинстве случаев общестроительные, отделочные и инженерные работы выполняют различные бригады, которые заказчик последовательно приглашает на свой объект. Особо ответственно следует выбирать специалистов по общестроительным работам.

При этом возможны несколько вариантов:

привлечение нескольких профильных бригад: специалистов по устройству фундаментов, возведению стен, кровельщиков, монтажников окон и дверей

Важно не менять бригаду на протяжении одного рабочего этапа, чтобы ответственность за сделанное лежала на строго определенных лицах;
привлечение крупной строительной фирмы, которая может выполнить все работы или по крайней мере общестроитсльные. Если такая фирма имеет хорошие рекомендации, то заключить с ней договор будет самым надежным вариантом

Однако работа квалифицированных специалистов фирмы (а также содержание ее управляющего штата) обычно обусловливает более высокую плату за строительство, чем у мелких бригад
если каркасный, деревянный или другой дом проектировала слециализированная проектно-строитель-ная фирма, то лучше всего доверить ей и стройку. Как правило, такие фирмы работают качественно, так как заинтересованы в расширении круга заказчиков.
Отделочные и инженерные работы можно смело поручать отдельным специалистам или специализированным бригадам. И в любом случае при выборе строителей необходимо руководствоваться рекомендациями и отзывами клиентов.

Не стоит самостоятельно браться за наиболее ответственные этапы работ — устройство фундаментов, возведение стен, укладку кровли, монтаж утеплителя и др.

Вентиляция в постройке

Каркасные дома принято считать практически герметичными конструкциями, особенно в случаях, когда производится установка пластиковых окон и дверей. Если не организовать правильную вентиляцию, в помещении постоянно будет повышенная влажность воздуха. Влага выделяется человеком при дыхании, при приготовлении пищи, во время банных процедур. Стоит отметить, что организация вентиляции в каркасном доме – довольно дорогостоящее мероприятие.

Естественная вентиляция

Естественная вентиляция возникает в помещении самостоятельно за счет проникновения уличного воздуха через щели из-за неплотного прилегания дверей и окон. Если конструкция построена без нарушений, естественная циркуляция прекращается. Для организации вентилирования естественным путем устанавливают специальные воздушные клапаны, они имеют малые размеры и поэтому практически не заметны в конструкции.

Современные клапаны для естественной вентиляции оснащены специальными фильтрами, они очищают уличный воздух перед тем, как он попадает в помещение. Также решетками для защиты от грызунов в каркасном доме, плиц и поглотителями шума. В помещении на клапан устанавливается специальная заслонка, позволяющая контролировать силу воздуха.

Принудительная вентиляция

Этапы строительства жилого дома могут предусматривать сооружение не только естественной вентиляции, но и принудительной конструкции, которая позволяет добиться оптимального микроклимата в помещении. Чаще всего принудительные вентиляции сначала согревают уличный воздух и фильтруют его, и лишь потом запускают в помещение.

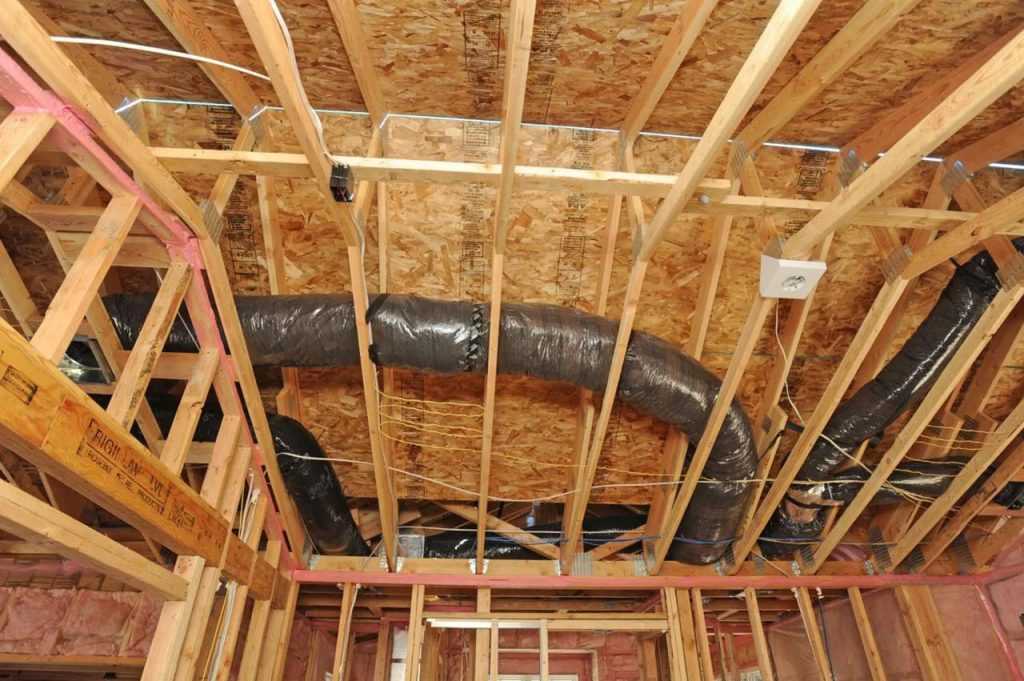

Система вентиляции в каркасном доме.

На рынке строительных материалов принудительные вентиляции представлены в широком разнообразии, поэтому можно подобрать систему по потребностям и финансовым возможностям.

Этапы строительство дома своими руками при возведении стен довольно просты, не требуют особых навыков и специфического инструмента, сборка всего дома очень схожа со сборкой конструктора

При организации вентиляции в доме обратите внимание на один важный момент – расчет мощности вентилятора лучше доварить профессионалу

Утепление

Чтобы утеплить каркасный дом, этапы строительства начинаются с прокладки ветрозащитного слоя, вне зависимости от используемого утеплителя.

Для утепления пола на пароизоляционную мембрану укладывается утеплитель, чаще всего используется минеральная вата

При работах с ватой крайне важно не допускать образование пустот и щелей. Толщина утеплителя для пола подбирается индивидуально в зависимости от региона строительства, при этом слой не должен быть меньше 150 миллиметров

Каждый новый слой минеральной ваты должен перекрывать место стыка материала. Сверху утеплителя герметично прокладывается гидроизоляционный материал, сверху фанера, лишь потом начинается чистовая отделка.

Укладываем минеральную вату в каркас дома.

Технология утепления стен каркасного дома  аналогична. Между внешними панелями и наружной отделкой укладывается пароизоляционная мембрана, между панелями прокладывается два-три слоя утеплителя и гидроизоляционный материал.

Процедура утепления крыши проводится до завершения полной сборки конструкции. На потолочные балки герметично натягивается пароизоляционный материал, который забивается обычной фанерой толщиной до 25 мм. Сверху укладывается минеральная вата по правилам, описанным выше. Если потолок нельзя утеплять сверху, все работы производятся с внутренней стороны помещения. В случае использования чердачного помещения производится утепление сводов крыши по аналогичной схеме.

Внутренняя отделка

Правила при внутренней отделке каркасного дома:

  • Работы по отделке помещения лучше проводить поступательно, не стоит начинать ремонт сразу во всех помещениях.
  • Если в доме несколько комнат, то отделку начинают с самой дальней от входной двери.
  • К работам приступают только после полного завершения строительства и прокладки всех коммуникаций;
  • Отделка производится по принципу «сверху вниз».

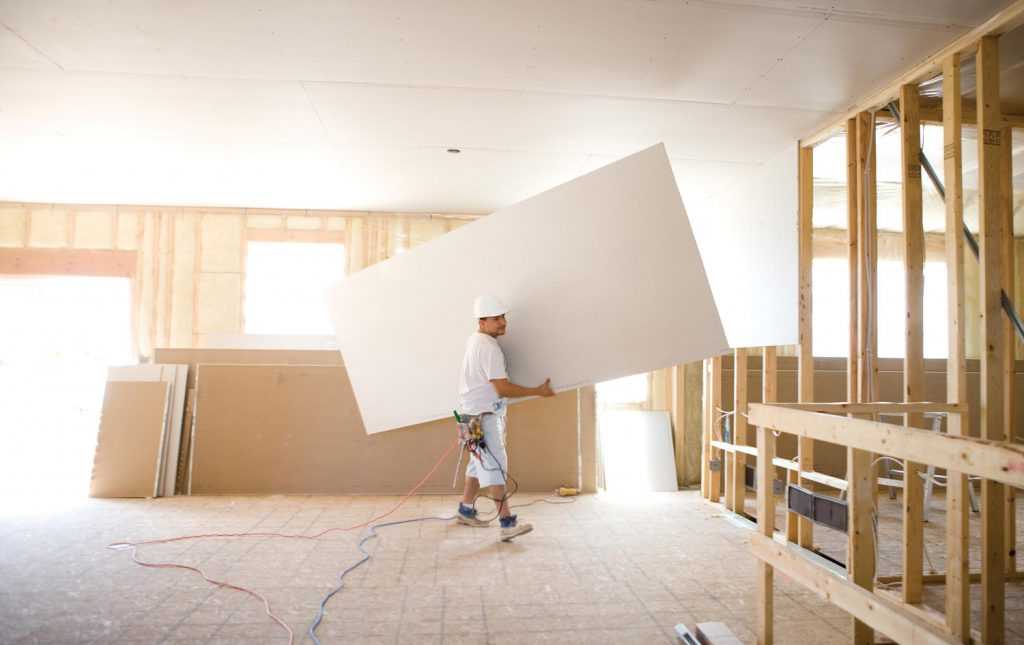

Внутренняя отделка гипсокартоном.

Черновая отделка производится при помощи гипсокартона или ОСБ, они не только являются дешевым материалом, но и позволяют скрыть все недостатки стен. В качестве чистовой отделки можно использовать любые материалы, которые представлены на современном строительном рынке. Можно отделать каркасный дом своими руками, фото этапов строительства вы сможете найти на нашем сайте.

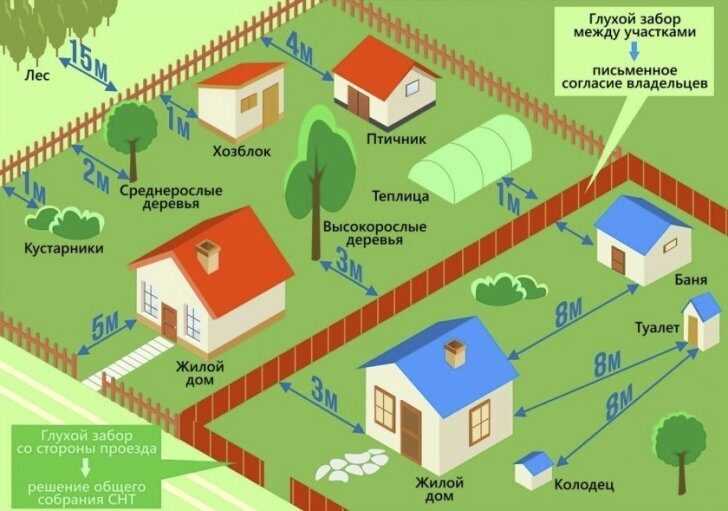

Выбор подходящего места будущего дома

В процессе выбора места для дома необходимо придерживаться определенных норм и рекомендаций.

Обязательно надо соблюдать:

  • Санитарные нормы. Они содержат информацию о том, каким должно быть расстояние от здания до линий электропередач, хозяйственных сооружений, деревьев и др.
  • Противопожарные нормы. При их создании учитываются факторы пожарной опасности. К примеру, минимальное расстояние между зданиями из различных горючих материалов, включая дерево, должно составлять 12 метров. А вот при использовании негорючих материалов этот показатель уже равен 6 м.



Существуют также определенные рекомендации, соблюдение которых зависит от владельцев дома:

  • Анализ преобладающих ветровых потоков. Нежелательно монтировать дополнительные двери и окна с подветренной части здания.
  • Вид из окон. В идеале из окон должен открываться красивый вид на сад, а не на двор или хозяйственные сооружения.
  • Стороны горизонта. Расположение окон с восточной либо южной стороны – гарантия хорошего естественного освещения.
  • Расстояние до дороги. От этого выбора зависит уровень шумов и длина подъездного пути.

Помочь в выборе оптимального места на участке могут специалисты проектной организации.

Канадская технология

Эта методика предполагает сооружение стен на основе чернового пола, а также имеет следующие особенности:

  • для монтажа каркаса применяют исключительно сухие материалы;
  • используется только доска, бруса нет ни в углах, ни в любых иных элементах здания;
  • в местах установки проемов применяют сдвоенные стойки;
  • верхняя обвязка выполнена из сдвоенной доски;
  • для укрепления проемов доска устанавливается на ребро;
  • в ключевых местах (стойки, углы, соединения перегородок) монтируют перехлест двух рядов обвязки;
  • составляющие каркаса крепятся с помощью гладких гвоздей.

Для обшивки обычно используют ориентированно-стружечную плиту минимальной толщиной 12 мм. Если расстояние между стропилами на крыше превышает 600 мм, там монтируется толстая фанера. Фиксация обшивки осуществляется с помощью 45-миллиметровых гвоздей. Между отдельными листами присутствует зазор от 2 до 4 мм, чтобы избежать проблем при деформации. Плиты делают каркас более надёжным, поэтому делать укосины нет необходимости. Крепление плит к стенам может проводиться горизонтально либо вертикально. Максимально практичный вариант – горизонтальный монтаж вразбежку. Укладка плит на стропила и лаги проводится только в поперечном направлении.

Очень важный элемент работ — укладка пароизоляционного материала. Обычно для этого применяют первичный полиэтилен толщиной 150-200 микрон. Ключевым утепляющим материалом является минеральная вата. Применение пенопласта возможно лишь в том случае, если толщина стен является минимальной и вата не сможет полноценно нивелировать теплопотери. Нередко пенопласт используется в сочетании с минеральной ватой на перекрытиях и для борьбы с мостиками холода в местах установки стоек.

Этапы строительства монолитного дома

Эта разновидность характеризуется скоростью, с которой можно построить здание. Раньше только промышленные объекты конструировались по этой технологии. Но на данный момент это интересное ноу-хау пришло и в частный сектор. Качественный результат, невысокая стоимость, простота монтажа, и оперативность — все это однозначные преимущества монолитных построек.

Традиционная система возведения

Если максимально упростить и опустить детали, то методика следующая:

  1. Устанавливается каркас из металла.
  2. Вокруг монтируется опалубка.
  3. В нее заливается бетон.

После высыхания получившиеся армированные стены утепляют и делают финишную отделку.

Использование несъемной опалубки

Эта модификация еще больше ускоряет процесс. В качестве опалубки используют панели из полистирола, которые не требуется демонтировать после заливки. Оставаясь на месте, они служат утеплителем к готовой конструкции.

Преимущества каркасного строительства по финской технологии:

  • Оперативность выполнения работ. Обычно все занимает 60-90 дней. Производство составляющих дома длится около месяца. Установка готовых элементов происходит примерно за 2 недели.
  • Сборка панелей из различных составляющих в условиях завода происходит максимально точно, поэтому подгонка при сборке не требуется.
  • Монтажные работы проводятся быстро и легко. Стены отличаются минимальным весом, поэтому фундамент испытывает несущественную нагрузку.
  • В ходе изготовления деталей дома осуществляется пропитка деревянных элементов специальными составами, предотвращающими быстрое воспламенение.

В качестве утепляющего материала обычно применяется каменная либо минеральная вата. В последнее время популярностью пользуется целлюлозная вата (обычно её монтируют на чердаках и для утепления перекрытий).

Финская технология требует использования только сухой доски. Брус может применяться лишь в редких случаях, когда это связано с особенностями выбранного проекта.

Финский каркас — это улучшенный вариант канадского. Более неблагоприятные климатические условия требуют серьезного энергосбережения. Поэтому технология исключает использование строенных и сдвоенных досок. В связи с этим укосины и углы в каркасах не различаются, но при этом применяется одинарная верхняя обвязка. В стойки всех стен врезается ригель, а на проемах устанавливаются одинарные стойки. Применение ригеля исключает необходимость усиления проемов, заменяя при этом сдвоенную обвязку в верхней части каркаса.

Расчет материалов

С расчетом материалов сталкиваются после составления проекта. Когда чертежи будут готовы, то вычислить необходимый объем материалов будет довольно просто. Так, используя чертежи, можно выяснить, сколько потребуется бруса для обвязки, а также для вертикальных стоек, стропил.

Если чертежи отсутствуют, во внимание принимают площадь нижнего и верхнего перекрытий, а также количество погонных метров. В этом случае погонные метры разделяют на 0,6

При подсчетах обвязки погонные метры умножают на 3. Аналогичным образом вычисляют балки: площадь верхнего и нижнего перекрытия разделяют на 0,6 и прибавляют к значению длину балок обвязки. Для получения более точных расчетов следует обращаться к проектировщику.

Возведение фундамента и материалы для строительства

Выбирая тип фундамента, отталкиваются от типа грунта на участке.

Винтовое основание подойдет для любых почв, но когда грунт сыпучий или пучинистый, надежнее будет залить ленточный или заложить столбчатый фундамент, который легко ремонтируется и обеспечивает естественную вентиляцию пространства между домом и основанием.

Винтовое основание каркасного дома

Вентилирование надфундаментного пространства – это минимизация возникновения плесени на стенах каркасного дома, но, кроме этого, следует гидроизолировать все столбы фундамента рубероидом или битумом.

Между окончанием строительства фундамента и началом возведения каркаса для дома необходимо выдержать временной промежуток в 30-40 дней, чтобы основание дало первоначальную усадку.

Но эти 30 дней можно провести с пользой: подготовить стройматериалы и инструменты для работы, оборудовать стройплощадку и организовать всю необходимую логистику строительных процессов.

Монолитное основание

Свайное основание считается универсальным решением, так как сваи можно забивать в любой грунт. Сваи – это стальные спиралевидные опоры, которые ввинчивают в почву. Фундамент на сваях плохо зарекомендовал себя на сейсмически активных участках, и это не единственный его недостаток: вручную забивать (ввинчивать) сваи не получится, и придется арендовать технику, что сделает строительство каркасного дома намного дороже. Для свайного и столбчатого оснований необходимо обустраивать забирку из досок или кирпича, чтобы предохранить фундамент от влаги и низких температур.

Монолитный ленточный фундамент заливается под несущими стенами дома по всему периметру, поэтому требует много раствора и других стройматериалов. Достоинство бетонной ленты в том, что усадки дома не будет на любых грунтах, и при наличии такого фундамента появляется возможность обустроить подвальное помещение – гараж, мастерскую или овощехранилище. Недостатком можно назвать дороговизну конструкции.

Монолитный ленточный фундамент

Кирпичный тип фундамента – это обычная стена из кирпича, но стоимость довольно большая и недостаточно надежная для фундамента. Кирпичный фундамент очень редко обустраивают в силу его непрактичности и недолговечности.

Для строительства каркасного дома необходимы:

  • Гидроизоляционные материалы для укладки слоев между домом и основанием (рубероид, полиэтилен, битум, гудрон);
  • Дерево для строительства дома – брус, листы древесины (фанера, ДСП, ДВП, OSB, МДФ, строганная доска). Длина пиломатериалов должна соответствовать длине стен дома, чтобы было как можно меньше соединений и перемычек. Ширина каркасного бруса определяет толщину стен;
  • Метизы: саморезы по дереву, дюбели из серии «быстрый монтаж», железные скобы, анкера, турбовинты, крюки, болты, гайки, шайбы, и т.д;
  • Пропитки-антисептики и грунтовки;
  • Пенопласт, пенополиуретан или минеральная вата для утепления стен и кровли;
  • Облицовочные декоративные стройматериалы: сайдинг, вагонка, шлифованная доска или планки;
  • Гидроизоляторы для крыши и кровли, древесина для стропильной системы, утеплители и шумоизоляторы;
  • Мембранные пароизоляторы для стен и потолка.

Какими должны быть укосины?

Укосины – это диагональные элементы каркасника. Они врезаются в стойки под углом 45˚С, причем всегда упираются в стойку и в обвязку. Основная функция укосин – повышение жёсткости коробки дома, предотвращение её деформации и смещения элементов. В каждый угол ставят по одной укосине, то есть на стену приходится 2 элемента. Если площадь помещения больше стандартной, то количество укосин увеличивают.

Конечно, можно собрать коробку и без укосин. Но в таком случае нужно запланировать и сделать жёсткую плитную обшивку, например, с помощью ОСП или ЦСП. В противном случае укосины должны быть в нужном количестве, причём не набитые на балки и стойки, а надёжно врезанные в них.

Постройка каркасного дома поэтапно

Для начала нужно наметить общий план, а после выполнить его расширенные рекомендации:

  • Создание проекта. Схематическое изображение будущего дома с обозначением полной архитектуры и параметров, таких как высота пола и потолков, толщина стен, прокладка коммуникаций, размеры окон и проемов и пр. Чем подробнее схема – тем легче строительство.
  • Разметка и земляные работы. Сначала место под строительство расчищается и размеряется. Земляные работы включают в себя выемку грунта под котлован. Котлован нужен при ленточном типе фундамента и при строительстве дома с подвалом.
  • Монтаж. После проведения предварительных работ собирается каркас дома. В каркасе уже устраиваются оконные и дверные проемы, обвязка под крышу, пол, возводятся стены и перегородки.
  • Отделочные работы. Для эстетики отделка производится как снаружи, так и внутри помещений дома.

Отдельным этапом можно выделить прокладку коммуникаций, если планируется «запитать» дом к водоснабжению и электричеству.

Подготовительные работы и разметка

Проектирование в качестве подготовительных работ может быть осуществлено самостоятельно. Если есть инженерные и архитектурные навыки, то это вполне возможно. Но есть вариант приобрести готовый проект.

Более конкретно подготовительные работы подразумевают:

  • Зачистку территории. Место под будущее строительство должно быть стерильным и полностью очищенным от мусора, посадок или черновых строений.
  • Логистику. Необходимо организовать возможность подвоза стройматериалов и инструмента и вывоз мусора.
  • Выравнивание. Для проведения разметки участка его необходимо выровнять. К тому же строительство на «волнистом» участке недопустимо.
  • Место складирования. Лучше всего наложить деревянные поддоны и сделать крытый навес.
