Как рассчитать освещенность помещения
Уважаемые читатели, в этой статье мы не будем приводить подробные сложные методики расчета освещенности помещения, не будем заставлять вас тщательно вникать в СНиПы и таблицы в поисках нужных коэффициентов. Мы подскажем вам, как рассчитать необходимую освещенность в помещении (комнатах) по упрощенной, быстрой методике, а также как рассчитать количество ламп, необходимых для комфортного освещения.
Для начала необходимо знать, что освещенность измеряется в люксах (Lx), а световой поток – в люменах (Lm). Опять же, этот метод расчета освещенности позволяет нам неправильно понять взаимосвязь и сложность этих величин. Если упростить – нам нужно это знать, чтобы правильно выбрать светильники и количество ламп для данного помещения (комнаты).
Этапы расчета:
- Рассчитайте необходимый световой поток на комнату (количество Лм для всего помещения).
- Расчет необходимого количества ламп на комнату.
Расчет необходимого светового потока на комнату (помещение).
Формула для расчета светового потока в люменах (Лм):Световой поток (люмены) = A * B * C ;
Где:А – нормативное значение освещенности помещения, см. таблицу ниже;Б – площадь помещения (комнаты) в кв. мВ – коэффициент высоты потолка (до 2,7 м – 1,0; 2,7-3,0 м – 1,2; 3,0-3,5 м – 1,5; 3,5-4,0 – 2,0);
2. Расчет необходимого количества ламп на комнату.
Таким образом, мы определили требуемый световой поток (количество люменов). Теперь мы можем рассчитать необходимое количество ламп на комнату. В таблице ниже можно выбрать количество ламп для помещения и сравнить наиболее популярные лампы по световому потоку и номинальной мощности.
Чтобы рассчитать необходимое количество ламп для комнаты, разделите общее количество лм из первой формулы на количество люменов лампочки. (Таблица 2).
Все эти расчеты являются приблизительными и подходят для выбора люстры или светильника, размещенного в центре комнаты.
Чтобы понять, сколько нужно светодиодных прожекторов, пересчитайте одну лампу мощностью 5-7 Вт (450-550 Лм) на 1,2-1,5 м2.
Таблица № 1: Нормативные значения освещенности для помещений/комнат, согласно СНиП:
Таблица № 2: Средний световой поток по типам ламп (количество люменов).
|
Типы лампочек (Тип лампы накаливания) |
Лампы накаливания | CFL | LED | |
|
Минимальная люминесценция (люмены) |
450LM | 40W | 9 Вт – 13 Вт | от 4 Вт до 5 Вт |
| 680LM | 60W | 13 Вт – 15 Вт | 6 Вт – 7 Вт | |
| 1100LM | 75W | 18 Вт – 25 Вт | 9 Вт – 13 Вт | |
| 1600LM | 100W | 23Вт – 30Вт | 16 Вт – 20 Вт | |
| 2600LM | 150W | 30 Вт – 55 Вт | 25Вт – 28Вт |
Цифры в таблице выше являются приблизительными значениями и могут отличаться в зависимости от производителя.
Еще несколько небольших советов по расчету светового потока и выбору количества ламп:
- Помните, что СНиПы были разработаны еще в советское время. В те времена здоровье граждан (т.е. глаза) не имело большого значения, не говоря уже о комфорте пребывания в доме или работы в нем. Поэтому к расчету освещенности (светового потока) целесообразно добавить небольшой коэффициент безопасности.
- Если в комнате больше ламп, чем нужно, вы всегда можете выключить некоторые из них. Но что вы будете делать, если света недостаточно, и как это будет выглядеть?
- Помните, что поверхности обладают способностью отражать свет. Чем светлее поверхность, тем больше света она отражает, чем темнее поверхность, тем меньше света она отражает. Свет, отраженный от поверхности, также является светом, т.е. отраженный свет также освещает помещение. Если у вас комната или помещение, где преобладают темные цвета – при выборе ламп стоит увеличить значение светового потока, так как темные поверхности в комнате будут поглощать большое количество света.
Таблица 3: Светоотражение.
| Отражение | ||||
| Высота помещения | S пол м 2 | цвет помещения | ||
| свет | средний | темный | ||
| <3м | до 20 | 0,75 | 0,65 | 0,60 |
| до 50 | 0,90 | 0,80 | 0,75 | |
| до 100 | 1,00 | 0,90 | 0,85 | |
| 3-5м | до 20 | 0,55 | 0,45 | 0,40 |
| до 50 | 0,75 | 0,65 | 0,60 | |
| до 100 | 0,90 | 0,80 | 0,75 | |
| 5-7м | до 50 | 0,55 | 0,45 | 0,40 |
| до 100 | 0,75 | 0,65 | 0,60 |
Если вам нужно рассчитать освещенность и количество ламп для нестандартного помещения (с очень высоким потолком или сложной формы), или если вам нужно подобрать качественные светильники для комнаты, дома или офиса, позвоните нам, и наши специалисты предоставят исчерпывающую информацию и решение.
Вам необходимо рассчитать коэффициент использования. Она зависит от геометрических размеров помещения (высота, длина, ширина), отражения поверхности (пол, стены, потолок) и типа светильника (потолочный, подвесной).
Разложим по полочкам
Прежде чем приступить к расчетам, задумайтесь, какие функции выполняют комнаты в вашем доме. Самое яркое освещение требуется в детской комнате, а также в кабинете и на кухне — здесь происходят игры и рабочие процессы. Достаточно яркий свет следует обеспечить в гостиной и ванной комнате. Чуть более мягкое освещение подойдет для спальни, а самого приглушенного будет достаточно в прихожей, туалете или кладовой.
В детской и кабинете кроме общего света важно предусмотреть освещение рабочих зон. Учтите также, что одно и то же помещение может выполнять различные функции в зависимости от времени дня и ситуации
Например, в гостиной, когда все домашние в сборе или пришли гости, необходим яркий свет; в вечернее же время, когда вы смотрите телевизор или готовитесь ко сну, комфортнее будет при приглушенном свете. В детской и кабинете кроме общего света важно предусмотреть освещение рабочих зон. Продумайте и рассчитайте каждый из сценариев освещения в отдельности — чтобы иметь возможность менять их по необходимости
Учтите также, что одно и то же помещение может выполнять различные функции в зависимости от времени дня и ситуации. Например, в гостиной, когда все домашние в сборе или пришли гости, необходим яркий свет; в вечернее же время, когда вы смотрите телевизор или готовитесь ко сну, комфортнее будет при приглушенном свете
В детской и кабинете кроме общего света важно предусмотреть освещение рабочих зон. Продумайте и рассчитайте каждый из сценариев освещения в отдельности — чтобы иметь возможность менять их по необходимости
Разбираемся с программами и нормативами для квартир — сколько надо лампочек, чтобы света было достаточно?
24/Июнь/2018
Дизайнер интерьера с налаженной практикой удалённой работы. Закончила Московскую Академическую Школу Дизайна по направлениям «Дизайн интерьера», «Дизайн экстерьера»
Для меня главное качество интерьера — быть домом. Безопасным, удобным, уютным, принимающим, дающим силы и радость. И только после этого — красивым.
Красивым называют что-то поражающее воображение, яркое, заметное, избыточное. Но лучшее на свете место вокруг себя почти не замечаешь, в нём просто хорошо находиться. На красивое ездят смотреть, удивляться и делать селфи на фоне, чтобы потом вернуться домой.
Красота ДО́МА — неброская, неуловимая, не бьющая по глазам, без лишних деталей-побрякушек. Стройная гармония обычных вещей.
Вместе с моей командой я создаю именно такие интерьеры. Обычные в лучшем смысле этого слова.
Еще
Проводим расчеты
Чтобы определить освещенность для поверхности (в люксах), а также показатель светового потока (в люменах), следует проделать несколько этапов подсчетов:
- расчет требуемой в конкретном помещении совокупной величины показателя светового потока;
- затем, на основании полученных цифр, нужно определить необходимое количество источников света в зависимости от их мощности.
Для того чтобы определить показатель светового потока (в люменах), следует использовать специальную формулу – «световой поток = X * Y * Z», где:
- X – норма, установленная для освещенности конкретного помещения/объекта. Для этого руководствуйтесь таблицей СНиП, приведенной в нашей статье самой первой;
- Y – площадь конкретной комнаты (указывается в квадратных метрах);
- Z – поправочный коэффициент, который вводится в зависимости от того, какую высоту имеют потолки в помещении, для которого проводятся расчеты. Если высота потолка будет составлять от 2,5 до 2,7 метра, тогда коэффициент принимается как равный единице. При наличии потолков от 2,7 до 3 метра, коэффициент = 1,2. Если вы являетесь счастливым обладателем потолков от 3 до 3,5 метров, тогда коэффициент = 1,5. Редко, но потолки могут быть от 3,5 до 4,5 метров. В такой ситуации коэффициент будет равен 2.
Высота потолков важна
Подставив все значения в формулу, вы получите то количество люменов, которые необходимо на один метр квадратный конкретного помещения. После этого вам необходимо завершить расчеты, определив количество лампочек и светильников, которые следует установить в помещении, чтобы получить качественный и комфортный уровень освещенности. Для этого вам необходимо руководствоваться таблицей, в которой приведены показатели мощности светового потока для светодиодной лампы. Мы остановились именно на светодиодном источнике света, так как именно он сегодня наиболее часто используется для внутреннего освещения помещений.

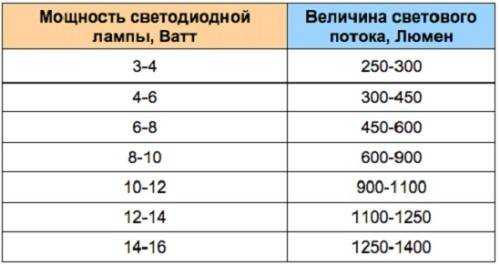

Таблица показателя мощности светового потока
Величину, которая получилась у нас на первом этапе, необходимо поделить на световой поток используемой лампочки (взятой из таблицы) и вы получите требуемое количество светодиодных ламп этой мощности для комнаты.
Онлайн калькулятор подсчета лампочек
Казалось бы самый оптимальный вариант это калькулятор. Забил пару цифр и получил готовый результат.
Однако, если начать делать расчеты на калькуляторах разных сайтов, то даже при одинаковых вводных данных, можно получить абсолютно разные результаты.
Вот и попадаются такие отзывы.
Почему так происходит, могут объяснить только создатели этих калькуляторов. Кроме того, в большинстве программ уже забиты определенные типы ламп, как правило продающиеся именно в этом магазине, на сайте которого и размещен калькулятор.
А если вы хотите установить такую модель, какой нет в предлагаемых ячейках? Поэтому надежней всего будет сделать расчет самостоятельно, потратив на это не более 5 минут.
Расчет освещенности помещения
Укажите необходимые размеры в метрахY — Длина помещенияX — Ширина помещенияZ — Высота потолковL — Количество светильниковN — Уровень освещенности помещения на 1 квадратный метр
| Нормы уровня освещенности N (lk) | |
|---|---|
| Освещенность жилых помещений | |
| Кухни, кухни-столовые, кухни-ниши | 150 |
| Детские | 200 |
| Кабинеты, библиотеки | 300 |
| Внутриквартирные коридоры, холлы | 50 |
| Кладовые, подсобные | 300 |
| Гардеробные | 75 |
| Сауна, раздевалки, бассейн | 100 |
| Тренажерный зал | 150 |
| Биллиардная | 300 |
| Ванные комнаты, санузлы, душевые | 50 |
| Помещение консьержа | 150 |
| Лестницы | 20 |
| Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы | 30 |
| Колясочные, велосипедные | 30 |
| Тепловые пункты, насосные, машинные помещения лифтов | 20 |
| Основные проходы технических этажей, подвалов, чердаков | 20 |
| Шахты лифтов | 5 |
| Освещение помещений административных зданий | |
| Кабинеты, рабочие комнаты, офисы представительства | 300 |
| Проектные залы и комнаты конструкторские, чертежные бюро | 500 |
| Машинописные бюро | 400 |
| Помещения для посетителей, помещения обслуживающего персонала | 400 |
| Читальные залы | 400 |
| Помещения записи и регистрации читателей | 300 |
| Читательские каталоги | 200 |
| Лингафонные кабинеты | 300 |
| Книгохранилища, архивы, фонды открытого доступа | 75 |
| Переплетно-брошюровочные помещения, площадью не более 30 кв. м | 300 |
| Помещения для ксерокопирования, площадью не более 30 м | 300 |
| Макетные, столярные, ремонтные мастерские | 300 |
| Помещения для работы с дисплеями и видеотерминалами | 400 |
| Конференцзалы, залы заседаний | 200 |
| Фойе и тамбуры | 150 |
| Лаборатории органической и неорганической химии | 400 |
| Аналитические лаборатории | 500 |
| Весовые, термостатные | 300 |
| Лаборатории научно-технические | 400 |
| Фотокомнаты, дистилляторные, стеклодувные | 200 |
| Архивы проб, хранение реактивов | 100 |
| Моечные | 300 |
| Освещенность образовательных учреждений | |
| Классные комнаты, кабинеты, аудитории школ | 500 |
| Аудитории, учебные кабинеты, лаборатории | 400 |
| Кабинеты информатики и вычислительной техники | 200 |
| Учебные кабинеты технического черчения и рисования | 500 |
| Лаборантские при учебных кабинетах | 400 |
| Лаборатории органической и неорганической химии | 400 |
| Мастерские по обработке металлов и древесины | 300 |
| Инструментальная, комната мастера инструктора | 300 |
| Кабинеты обслуживающих видов труда | 400 |
| Спортивные залы | 200 |
| Хозяйственные кладовые | 50 |
| Крытые бассейны | 150 |
| Актовые залы, киноаудитории | 200 |
| Эстрады актовых залов, кабинеты и комнаты преподавателей | 300 |
| Рекреации | 150 |
| Освещенность помещений гостиниц | |
| Бюро обслуживания, помещения обслуживающего персонала | 200 |
| Гостиные, номера | 150 |
Возможности программы.
Расчет количества светильников по формуле
Изучать весь СНиП вам вовсе не обязательно, достаточно воспользоваться итоговой таблицей рекомендуемых норм освещенности для жилых и не жилых помещений.
Также в этих правилах приведен минимальный уровень комфортной освещенности:
для рабочих зон (разделочный стол, макияж, зеркала, чтение книг) – 300 Люкс
для жилых комнат – 150 Люкс
для второстепенных (прихожая, ванная) – 50 Люкс
Вот краткая таблица для некоторых помещений:
А вот более подробный перечень норм освещенности различных учреждений, помещений и рабочих мест:
Если освещенность будет ниже, то вы визуально будете ощущать дискомфорт, находясь внутри комнаты. ГОСТ также определяет зависимость цветовой температуры и уровня освещения.
Связано это с тем, что чем выше температура света, тем более высокий спектр идет от источника излучения. Грубо говоря, в комнате будет светлее.
Однако на практике, качество цветопередачи может ухудшиться.
То есть, некоторые цвета визуально могут отличаться от фактических.
Для точных расчетов есть довольно сложная формула:
Используя ее, можно подсчитать точное количество светильников. Однако в расчетах фигурирует множество коэффициентов, с которыми неопытный пользователь никогда не сталкивался.
Это коэффициенты неравномерности, запаса, затенения, использования. Для просчета помещений сложной конструкции или сдачи объекта в эксплуатацию, это вполне рациональный подход.
E
норма освещенности помещения из таблицы СНиП (в люксах)
S
площадь помещения (в м2)
H
коэфф. высоты потолков
до 2,7м H=1
от 2,7м до 3,0м H=1,2
от 3,0м до 3,5м H=1,5
от 3,5 до 4,5м H=2,0
F
световой поток лампы (в люменах)
Давайте в качестве примера подсчитаем, сколько нужно светодиодных лампочек максимальной мощностью 10Вт для минимального освещения спальни, площадью 15м2 со стандартной высотой потолков.
Норма освещенности для такого помещения взятая из таблицы СНиП
150 Люкс
Площадь
15м2
Коэффициент потолков
1,0
Световой поток для светодиодных лампочек 10Вт
900 Люмен
Световой поток взят из таблицы для светодиодных источников разной мощности:
В итоге получаем результат в 2,5шт:Округлять значения всегда лучше в большую сторону. Поэтому для освещения нашего помещения в 15м2 понадобится минимум 3 светодиодных лампочки в 10Вт.
При других источниках света – простые лампы накаливания, люминесцентные, энергосберегающие, данные светового потока можно взять из следующей таблицы:
К сожалению, по формулам и калькуляторам получаются минимально допустимые данные по общему количеству светильников. И большинство потребителей, они как правило, не совсем устраивают.
Если вы строитель, которому главное соблюсти ГОСТ, это одно дело. А если вы делаете ремонт, что называется для себя, и в дальнейшем захотите подключить освещение через диммируемый выключатель?
Или одна из лампочек перегорит, а запаса для моментальной замены не будет?
Тогда, вы окажетесь существенно ограничены в диапазонах регулирования своим освещением.
У вас будет только минимальный свет или полумрак, не более того.
Шаг 3. Характеристики на упаковках ламп
Цветовая температура света ― K
Базовое правило: чем выше температура света в Кельвинах, тем холоднее свет и наоборот, чем ниже значение K, тем свет теплее.
Для глаз приятнее всего значение от 2600 до 3600 К (тепло-белый свет). Такая температура подойдет для общего освещения. А показатель от 3600 до 5500 K (нейтрально-белый свет) подойдет для функционального света, например, над рабочей поверхностью. Все, что более 6600 К ― очень холодное освещение и чаще используется для офисов.
Примеры цветовой температуры в интерьере
Люмены, люксы и ватт ― Лм, Лк, Вт
Сначала разберемся в чем разница.
|
|
Люксы ― это параметр освещенности поверхности, на которую падает свет. |
Ватты ― это мощность лампы. Кол-во ватт на упаковке ― это кол-во электроэнергии, которая потребляет лампа за час ее работы |
Самая частая ошибка при выборе лампочек, определять яркость лампы по количеству Ватт. Запомните, за яркость лампочки отвечают люмены ― Лм.
Теперь подробнее, чем отличаются Люксы от Люменов? Грубо говоря, 100 люменов направленных на 1 кв.м. будут равны 100 люксам, в то время как 100 люменов направленных на 10 кв.м. будут равны 10 люксам. Другими словами ― поверхность освещенности (Лк) с увеличением площади становится меньше, в то время как яркость света (Лм) остается неизменной.
Индекс цветопередачи ― Ra или CRI
Эта величина на упаковке лампочки характеризует настолько точно освещаемый предмет будет сохранять свои естественные оттенки. Чем ниже это значение, тем хуже цветопередача. Например, ваш алебастровый диван с цветопередачей Ra ― 52 будет смотреться блеклым пятном. Также для наглядности, вспомните парковку в ночное время ― все машины кажутся серыми, потому что цветопередача лампочек в фонарях низкая.
Чтобы купить лампочку с хорошей цветопередачей, берите значение RA от 70, самый лучший вариант 90 ― это цветопередача высшего уровня.
Пример действия индекса цветопередачи
Индекс энергоэффективности ламп ― A-G
Этот показатель поможет снизить расходы на электричество.
Всего существует 7 классов энергоэффективности: «A», «B», «C», «D», «E», «F», «G».
Самый высокий класс – это «А», самый низкий – «G».
Класс «А» и «В» ― это энергосберегающие, люминесцентные, а также светодиодные лампы.
Класс «C» и «D» ― галогенные лампы.
Класс «E», «F», «G» ― лампы накаливания.
Тут важно понимать, что лампа накаливания ― самая дешевая из всех (от 42 рублей), но живет она всего 1000 часов. В то время как светодиодная в 3 раза дороже (от 250 рублей), зато срок службы у нее 50000 часов
Нормы освещенности жилых помещений — правила, СНиП, советы, пример расчета
Ученые утверждают, что порядка 90% информации об окружающем мире мы получаем посредством глаз
Поэтому очень важно, чтобы помещения, в которых мы живем, были хорошо освещены. Но какие существуют нормы освещенности жилых помещений? Какие законы регулируют освещенность? И как самостоятельно произвести расчеты? Ниже мы узнаем ответы на эти вопросы
Законодательная база
Все нормы освещения жилых помещений и цехов закреплены в специальном документе СНиП 23-05-95 «Естественное и искусственное освещение». В этом документе указано, какое количество количество света необходимо для освещения тех или иных объектов.
Следует понимать, что СНиП 23-05-95 является документов общего значения, поэтому в нем зафиксированы нормы освещения не только жилых, но и нежилых помещений (например, административные здания, склады, учебные заведения и так далее). Также при создании освещения жилых зданий в факультативном порядке могут учитываться европейские стандарты.
Единицы измерений и таблица ламп
В качестве основного показателя для измерения количества света в помещении используется физическое понятие освещённости.
Единица измерения освещенности светового потока — люкс. 1 люкс равен световому потоку мощностью 1 люмен, который падает на 1 квадратный метр площади.
Нормы освещения жилых помещений
На рекомендуемое количество света влияет назначение жилого помещения. Например, для освещения жилых комнат (гостиные, спальни и так далее) и рабочих комнат рекомендуемое количество света составляет 150 и 300 люкс соответственно, тогда как для освещения лестницы между квартирами будет достаточно 20 люкс. Нормы освещения жилых помещений следующие (согласно СНиП):
Пример расчетов
Давайте теперь попробуем самостоятельно рассчитать оптимальное количество света в своем жилом помещении:
- Допустим, у нас имеется спальная комната, размер которой составляет 16 квадратных метров, а в качестве светильника используется потолочная люстра. Смотрим во вторую таблицу — рекомендуемое количество света составляет 150 люкс. Вспоминаем, что 150 люкс — это количество света в расчете на 1 квадратный метр. Поэтому необходимо умножить 150 люкс на 16 квадратных метров. Получим люкс — это и будет рекомендуемое количество света для гостевой комнаты. Допустим, для освещения мы хотим купить обычные лампы накапливания — в таком случае нам придется купить 2 лампы по 100 Вт ( * 2 = люкс) либо 3 лампы по 75 Вт (900 * 3 = люкс).
- Другой пример. Допустим, мы хотим сделать ремонт в детской комнате и заменить люстру на множество небольших светодиодных ламп, которые мы хотим разместить по периметру комнаты; размер комнаты — 20 квадратных метров. Сколько лампочек нам понадобится? Смотрим во вторую таблицу — рекомендуемое количество света составляет 200 люкс. Умножаем 200 на 20, получим люкс — это и будем рекомендуемое количество света для детской комнаты. Теперь давайте определимся со светодиодными лампами: если вы будете покупать лампы мощностью 8-10 Вт — вам придется устанавливать 6 ламп (поскольку 6 * 700 = Люкс), если вы будете покупать лампы мощностью 10 — 12 Вт — вам придется устанавливать 5 ламп (поскольку 5 * 900 = Люкс) и так далее.
Рекомендации
Давайте узнаем общие рекомендации относительно освещения жилых помещений:
- Световой поток должен равномерно распределяться по всей комнате. Если для освещения комнаты используется несколько ламп, нужно лампы расположить таким образом, чтобы они были направлены в разные стороны.
- Должны отсутствовать резкие перепады в освещении.
- Лампы должны излучать приятный для глаза свет; для освещения жилых помещений рекомендуется покупать лампы с нейтральным или теплым свечением.
- При расчете также рекомендуется учитывать светоотражающие свойства пола, стен и различных предметов.
- Для измерения освещенности можно купить компактный прибор под названием люксметр.
Подведем итоги. Освещение жилых помещений регламентируется специальным документом СНиП 23-05-95.
Для определения уровня освещенности помещения используется физическое понятие освещенности. Рекомендуемая освещенность жилого помещения зависит от типа этого помещения; например, для освещения жилой комнаты лампы должны генерировать 150 люкс света, для освещения детской комнаты — 200 люкс света и так далее.
Освещение детских площадок: нормы
Современные детские площадки, конечно, отличаются от спортивных, но по своей функциональности их можно приравнять друг к другу. К привычным нам горкам, качелям и каруселям, для физического развития детей, добавляется множество спортивных снарядов. Поэтому грамотное и эффективное освещение для детских площадок, просто необходима.
Обладая такими характеристиками, для детских игровых площадок нужно учитывать важные параметры.
Список параметров:
- Обеспечение комфорта и безопасности;
- Предупреждение травматизма;
- Возможность находиться на площадке вечером (особенно зимой).
Норматив освещённости детских площадок по Российскому стандарту равен 10 люкс. Но так, как площадки совершенствуются, необходимая (нормальная) степень освещённости должна составлять 70 – 100 люкс.

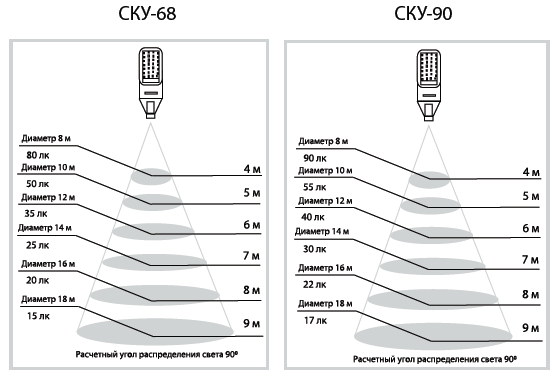

В соответствии с размерами, для различных детских площадок подбирается оптимальное соотношение высоты и расположения осветительных приборов. К ним относят консольные (высотой до 10 метров), и локальные (высотой до 4 метров). Мощность отдельного уличного прибора освещения рассчитывается согласно стандартам СНиП.
Стоит учитывать и эстетическую составляющую, подобрав светильники подчёркивающие экстерьер площадки.
Как рассчитать освещение точно и правильно
Прежде чем взяться за математику, соберем все данные для расчета освещенности в помещении. Нам нужно выяснить:
- Нормы освещенности для конкретного помещения (жилое, офис, коридор и т. п.).
- Коэффициент использования светового потока именно в этом помещении.
- Тип светильника (светильников).
Выяснение норм освещенности
С нормами все просто. Они прописаны в СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий».
Приведем основные из них:
Нормы искусственного освещения в жилых и общественных помещениях
| Тип помещения | Норма освещенности, лк |
|---|---|
| Жилые (гостиная, спальня, кухня, столовая) | 150 |
| Кабинет, библиотека | 300 |
| Детская | 200 |
| Коридоры, холлы | 50 |
| Кладовые, подсобные | 30 |
| Санузел | 50 |
| Лестницы | 20 |
| Комнаты для чертежных работ | 500 |
| Помещения для работы с ПК | 400 |
| Конференц-залы | 200 |
| Классные комнаты, аудитории | 300 |
| Торговые залы супермаркетов | 500 |
Расчет коэффициента использования
Коэффициент использования придется рассчитать. Он зависит от геометрических размеров помещения (высота, длина, ширина), коэффициента отражения поверхностей (пол, стены, потолок) и типа светильника (потолочный, подвесной).
Для начала вычисляем индекс помещения i, который зависит от его геометрических размеров. Индекс рассчитываем по формуле:
Где:
- i – индекс помещения;
- S – площадь помещения в м2;
- А – длина помещения в м;
- В – ширина помещения в м;
- h – расстояние между светильником и поверхностью, для которой рассчитывается освещенность, в м.
Теперь оцениваем коэффициент отражения потолка, стен и пола – ρп1, ρc, ρп2:
- белая поверхность – 70%;
- светлая – 50%;
- серая – 30%;
- темная – 10%.
Тип светильников обычно выбирают из стандартного списка:
| Категория | Внешний вид светильника | Описание |
| 1 | Размещены на поверхности потолка. Основное направление света – вниз. | |
| 2 | Подвешены на потолке или на стене, оснащены плафонами с преимущественным распространением света вниз. | |
| 3 | Подвесные с плафонами, обеспечивающими равномерное распределение света по всем направлениям. Такой же эффект дают и лампы без плафона. | |
| 4 | С плафонами, преимущественно направляющими свет в сторону потолка для отражения от потолочной поверхности. | |
| 5 | С малопрозрачными или непрозрачными плафонами, дающими узкий направленный поток света в выделенной области. |
Осталось полученные данные подставить в таблицу и найти коэффициент использования.
Светильники категории 1
Светильники категории 2
Светильники категории 3
Светильники категории 4
Светильники категории 5
Расчет необходимого светового потока
Все данные получены, осталось посчитать световой поток для обеспечения нужной нам освещенности. Для этого воспользуемся формулой:
Где:
- E – необходимая освещенность, лк;
- S – площадь помещения, м2;
- n – коэффициент использования;
- F – необходимый световой поток, лм.
