Обустройство дверного проёма в несущей стене

Как делать проем в несущей стене

Проектная документация содержит подробное описание технологии проведения пробивки проема в несущих стенах:

Даются рекомендации по организации и проведению работ по пробивке самого проема.
Технологическая последовательность проведения работ. В многоэтажном жилом доме ограничено применение ударных инструментов типа перфоратор или отбойный молоток, поэтому самым быстрым и наименее безопасным видом работ считается лазерная прорезка несущих конструкций.
После прорезки проема, а иногда одновременно, производится усиление стены металлическими конструкциями или обоймами.

Это общие рекомендации своеобразный алгоритм как сделать проем в несущей стене.

Как вырезать в панельном доме

Поэтому в обязательном порядке проводятся технические мероприятия, направленные на компенсацию потерянной несущей способности. Для этого в конструкцию включаются дополнительные разгружающие или закрепляющие металлические элементы:

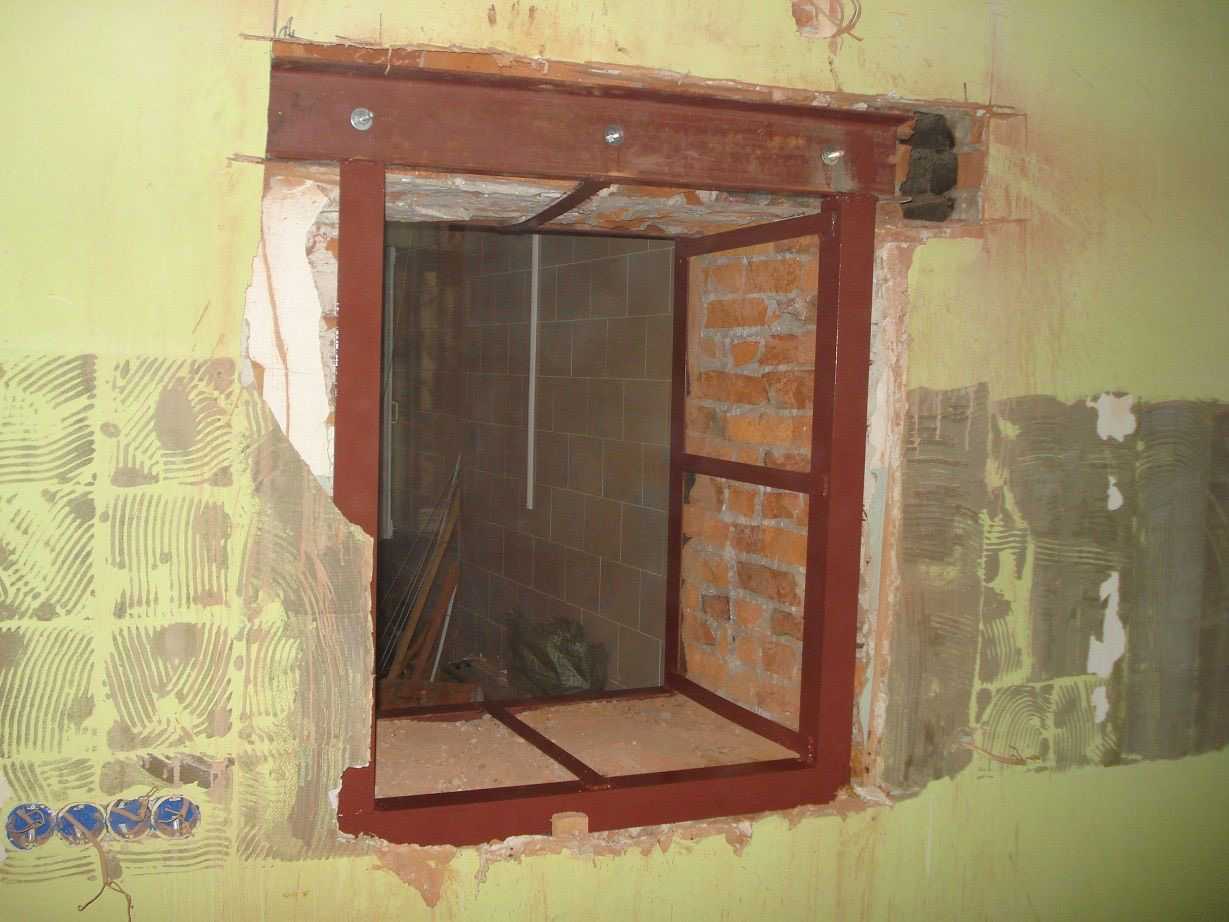

Сварные рамы из стального проката, закрепляемые с помощью металлических шпилек из арматурной стали.

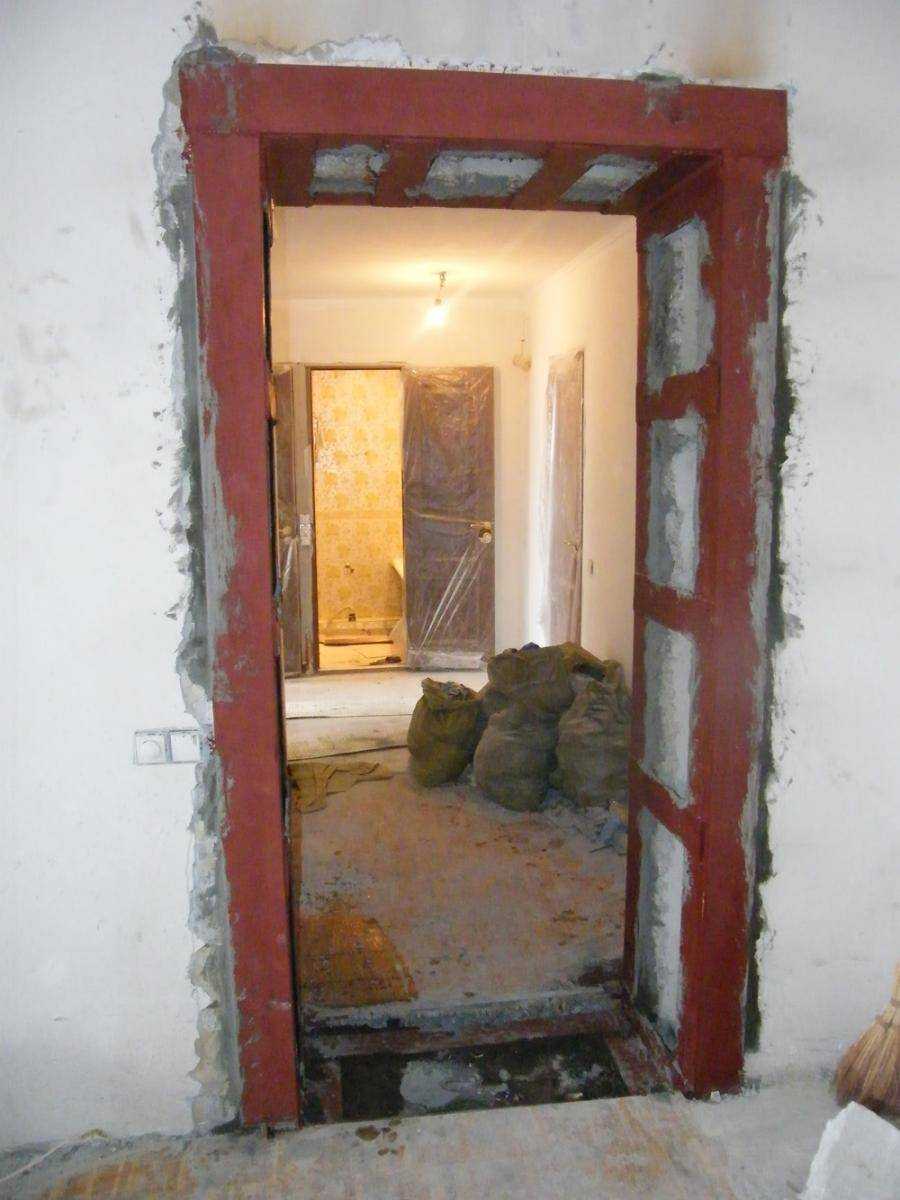

Рама коробчатого типа, состоящая из швеллеров, сваренных между собою и обрамляющую вновь образованный проем.
Для больших проемов стальные обоймы и металлические связи.

Во всех случаях важно помнить, что для правильного распределения нагрузки на плиту перекрытия в области пола, необходимо к опорной раме или швеллерам приварить прямоугольные или квадратные металлические пластины из листового металла

Дверной проем в несущей стене кирпичного дома

К устройству проема в кирпичных несущих стеновых конструкциях предъявляются не такие строгие требования, как к панельным домам. Для восприятия нагрузочных усилий верхних этажей или плит перекрытий используется сборная металлическая перемычка, состоящая из двух металлических швеллеров, стянутых между собой шпильками с гайками.

На нужной высоте будущего проема вырезается штроба, равная длине металлической перемычки. Минимальная длина опирания перемычки на стену не менее 150–200 мм. Этот показатель в обязательном порядке учитывают при подготовке элемента опирания.
Сечение и размер швеллеров определяется путем расчета. Для этих целей используется стальной прокат № 10,16 и реже 18.
После установки швеллера в борозду кирпичной стены с одной стороны заполняют образовавшиеся пустоты цементно-песчаным раствором. После полного высыхания, приступают к пробивке борозды с другой стороны и установке второго швеллера.
Установленные швеллеры стягиваются между собой шпильками с гайками.

В целях защиты металлических конструкций перемычки от коррозии рекомендуется стальную поверхность окрасить грунтовкой и краской по металлу.

Как сделать в бетонной стене частного дома

С развитием технологий монолитного строительства бетонную смесь часто используют для строительства частных домов и дачных построек. Иногда возникают ситуации, когда нужен проем в несущей стене частного дома.Для реорганизации домового пространства или для организации нового входа в пристроенную часть дома. В частном доме пробивка проема в бетонных несущих стенах выполняется как и многоэтажном доме. Единственное отличие заключается в том, что несущие стены не испытывают такие нагрузки как многоэтажных строениях. Поэтому для усиления бетонных стен, которые частично потеряли часть прочности, после пробивки в них проемов, используют металлопрокат небольшого сечения.

Например, для устройства арочного проема в теле несущей бетонной стены используют швеллер № 10 или уголок 100. На этом конструктивные различия заканчиваются. Металлопрокат соединяют между собой шпильками или арматурными стержнями.

Как сделать в монолитном доме

Чтобы не повредить дорогостоящие режущие диски с алмазным напылением, рекомендуется определить месторасположение арматурной сетки «спрятанной» в теле бетонной стены. Для этого используют металлодетектор и места расположения арматуры отмечают маркером.
Просверливают сквозные отверстия на расстоянии 200-300мм от намеченной маркером линии расположения арматуры.
С помощью дисковой пилы «болгарки» прорезают в верхней части проема часть бетона, расположенного между просверленными отверстиями.
На следующем этапе используют перфоратор или отбойный молоток и выбивают верхнюю часть проема.
Видимую часть арматуры срезают и переходят к следующему участку.

После пробивки проема, бетонную стену укрепляют цельносваренной или сборной металлической рамой, устанавливаемой непосредственно в новый проем.

Разрешение и перепланировка: нюансы

Обратиться в БТИ с письменным заявлением о желаемом конструктивном изменении в проекте квартиры или дома.
Сотрудники этой службы на месте оценивают техническую возможность проведения корректировки квартирного пространства или жилого дома.
Результатом оценивания будет разрешение или запрет на проведение перепланировки или обустройства проема в несущих стенах.
Получив разрешительные документы, далее в проектную организацию, имеющую лицензии на разработку проектных решений по перепланировке. Архитекторы разработают подходящее для каждого конкретного случая решение, в полном соответствии с техническими нормами и правилами.

К сожалению, процесс согласования и составления проектного решения может растянуться на 2-3 месяца. Поэтому рекомендуется заранее подать документы, для получения разрешения на проведение работ по пробивке проема.

Финансовый анализ отчета о движении денежных средств

Стоит отметить, что в данном случае не используется коэффициентный анализ в прямом понимании, как при анализе баланса или отчета о прибылях и убытках. При этом мы можем активно применять анализ динамики показателей (считать рост или падение тех или иных статей за несколько периодов). Поэтому мы укажем два главных вопроса, на которые поможет найти ответы отчет о движении денежных средств:

Первое, что нам важно понять: за счет чего формируется чистый денежный поток компании. Откуда берутся деньги на самом деле
Здесь мы должны обратить внимание на итоговые суммы по разделам: поток от основной деятельности, поток от инвестиционной деятельности, поток от финансовой деятельности

Они все могут быть как положительными, так и отрицательными

Плохо, когда поток от основной деятельности отрицательный – это означает, что компания живет за чужой счет – либо за счет кредитов (положительный поток от финансовой деятельности), либо за счет распродажи своего имущества (положительный поток от инвестиционной деятельности). Внутри основного потока тоже важно понимать куда уходит прибыль – рост заморозки средств в запасах и дебиторской задолженности и отток средств по этим статьям – это плохие сигналы, свидетельствующие о неэффективном оперативном управлении и проблемах в бизнесе компании.
В случае с «Норникелем» мы видим, что поток от основной деятельности равен 235 млрд., что больше чистой прибыли (167 млрд. по данным отчета о прибылях и убытках), а значит основная деятельность компании правильно сбалансирована.

Следующий вопрос, на который нам важно найти ответ: куда тратится прибыль и каковы приоритеты менеджмента компании.
Здесь могут быть разные варианты: компания может направлять все деньги на инвестиционные нужды (раздел инвестиции) или на дивиденды (раздел финансы), также прибыль может быть направлены на гашение кредитов (раздел финансы) или, например, гашение кредиторской задолженности (раздел «основная деятельность»).
В случае с «Норникелем» мы видим, что в 16-м году компания направляла на инвестиционные цели 125,8 млрд. руб., которые в основном пошли на приобретение основных средств в рамках инвест-программы компании, плюс отток по финансовой деятельности составил 161 млрд. руб., который в основном пошел на гашение кредитов с процентами и выплату дивидендов. В сумме отток средств получился выше притока от основной деятельности. Дефицит был покрыт как мы видим из денежных средств на счетах. «Норникель» имел на начало года огромную денежную позицию на своих счетах (295 млрд.), из которой была профинансирована часть денежных оттоков.

Проем в несущей стене: как сделать без ущерба для прочности здания

Устройство проемов в стенах, несущих нагрузку, является сложной и не всегда выполнимой задачей. Такую перепланировку обязательно нужно согласовывать со специалистом, способным оценить риски, рассчитать нагрузки и определить необходимую степень усиления несущей стены. В случае положительного решения работа выполняется строго по технологии – с использованием специального инструмента, установкой перемычек или кругового каркаса, поддержкой конструкций, временно остающихся без опоры.

Данные параметры относятся к строго регламентированным, высота арок не может превышать 2,1 м, ширина варьируется от 0,7 до 2 (на первом этаже – в пределах 0,9). Допустимое расстояние до вентиляционных каналов и дымоходов составляет не более 30 см, разводка труб и проводки требует согласования со специалистами. Обязательное условие – наличие люфта между проходом (луткой) и самой стеной в 2,5 см по бокам и 0,6 – сверху. Новый проход располагается ближе к центру внутренней стенки, но на расстоянии как минимум 1 м к наружным.

Верхняя линия прохода совпадает с горизонтальным швом кладки, все расположенные выше кирпичи должны быть цельными. При выборе месторасположения нового дверного проема учитывается расстояние до ближайших оставшихся в данной квартире и информация о перепланировках на других этажах. Шахматных схем избегают, согласно строительным нормам проходы располагаются на одной линии. Помимо вышеперечисленного при составлении проекта учитывается расстояние до плит перекрытий, колонн или столбов и каких-либо балок, сделать не затрагивающий эти конструкции план могут только профессионалы.

Вне зависимости от ширины кладка над новой дверью нуждается в укреплении, при превышении 90 см – по всему периметру. Простейшим способом считается монтаж перемычки из металлического швеллера. Требования к толщине и размеру уголка высокие, рекомендуемый минимум для кирпичных несущих стен – 100×63×8. В большинстве случаев перемычку советуют делать из швеллера или неравнополочного профиля, размещаемого с двух сторон, более широкая планка устанавливается горизонтально.

Резка стен возможна исключительно после переноса весовой нагрузки балку, поддерживаемую временными опорами. При усилении проемов выбирается один из следующих способов: закрепление металла метизами или посадка бруса или швеллера на бетонный раствор. Длина перемычки превышает ширину двери на 50 см, с заходом по 25 см на каждую сторону. Точное значение глубины опирания балки находят по формуле – половина высоты + 15 см. Отверстия под шпильки сверлятся заранее, как минимум 3 – по центру и бокам.

Несущие стены принимают нагрузку от плит перекрытия и крыши. Частичный демонтаж без обустройства поддерживающей конструкции станет причиной появления трещин. Вовремя не принятые меры приведут к обрушению здания.

Самостоятельно определить, где расположены несущие стены и перегородки можно по плану. В техпаспорте на жилье они обозначены жирными линиями. При отсутствии документации основные стены определяют зрительно по увеличенной толщине. Обычно они располагаются на месте соединения квартир между собой и с лестничным пролётом.

Для того чтобы обустроить проем в несущей стене многоквартирного кирпичного дома, необходимо несколько изменить методику проведения работ. Первый этап в целом остается без изменений. Необходимо наметить примерное расположение проема и его форму. Затем снимите верхний слой штукатурки для того, чтобы освободить кирпичную кладку. Так, вам будет видно все швы и детали стены, что позволит без труда подогнать проект под конкретные условия.

Все контуры и детали нужно подправить с учетом расположения кирпичного шва. Для того чтобы перемычка выполняла свои функции в полной мере необходимо разместить её непосредственно в межшовном пространстве. Для переноса контуров также используется сверло и проделывается сквозное отверстие.

Так как сделать проем именно в несущей кирпичной стене несколько труднее нужно заранее позаботиться о наличии вспомогательных подпорок и перемычек. Пока вы не закрепите швеллеры нужно обеспечить верхней кладке опору

Вырезать проем нужно осторожно, для этого лучше всего использовать алмазные сверла, чтобы минимизировать повреждения

Какие перегородки и стены являются несущими

Под этим термином в строительстве понимают элементы конструкции, на которые опираются другие части здания. Они играют наиболее важную роль в устойчивости и прочности постройки вместе с основанием и плитами перекрытия.

Место нахождения несущих стен указано в проектной документации, которая составляется для возведения многоквартирного дома.

В зависимости от технологии строительства они могут быть железобетонными, кирпичными, монолитными. В некоторых случаях применяется пенобетон или газобетон. Но такие материалы популярны в частном и малоэтажном строительстве.

Проем в несущей стене — это сквозной вырез, в котором можно обустроить дверь или окно. При его прорезании в несущей стене уменьшается предусмотренная проектом прочность этого элемента. Поэтому такие работы запрещено делать без согласования.

Процедура получения разрешения обязательна в следующих случаях:

При реконструкции квартиры, при которой изменяются ее базовые характеристики (площадь, конфигурация или количество комнат);
При капитальном ремонте, во время которого производится замена износившихся несущих элементов на новые.
Во время перепланировки, когда владелец квартиры делает новые двери или окна, увеличивает или уменьшает их, меняет форму.

Согласование не нужно, если работы не влияют на прочность несущего элемента. Например, если дверной проем оформляется гипсокартонными листами и переделывается в арку без резки бетона или кирпича.

Понять, какая из стен несущая, можно с помощью проектной документации. В ней также указано, из какого материала сделана конструкция, какая у нее толщина и прочность. Все зависит от типа здания:

В панельном доме практически все внешние и внутренние стены являются несущими, количество ненесущих перегородок минимально. Плиты обычно скрепляются между собой и удерживают друг друга. Их толщина варьируется от 14 до 20 см.
В кирпичном доме несущими являются все внешние и часть внутренних стен, но есть и много ненесущих перегородок. Для повышения жесткости используются специальные диафрагмы. Толщина стен зависит от используемого кирпича и этажности здания, способа кладки.
В монолитно-каркасных домах практически нет несущих стен, так как всю конструкцию удерживает железобетонный каркас. Толщина внутренних перегородок зависит от используемого для их строительства материала. Как правило, это пено- или газобетонные блоки толщиной в 20 или 30 см.

Однако в самостоятельных изысканиях нет необходимости, так как перед устройством проема все равно придется получать техническое заключение и составлять проект выполнения работ.

Удаление участка стены

Рис.3

Перед началом работ необходимо по начерченной линии освободить поддерживающую стенную конструкцию от слоя штукатурки, чтобы швы кладки были на виду

Однако убирать штукатурку необходимо предельно осторожно, ведь вероятнее всего, под ней расположена проводка — повреждения могут привести к выведению из строя всей системы электроснабжения

Когда швы на месте будущего пустого пространства будут видны, можно приступать к работе. Начинать удалять кирпичи необходимо с самого верха. Сначала удаляется верхний ряд кирпичей, который будет шириной во все дверное пространство. Сюда вставляется перемычка, на которой будет держаться конструкция.

Далее над перемычкой делают еще отверстия. В полученное отверстие необходимо вмонтировать балку, которая будет выполнять роль опоры. Опорную балку нужно подпереть домкратом, чтобы конструкция не обрушилась во время работы. Балка и домкрат будут держать вес всей стенной конструкции (рис. 3).

Перемычка из швеллера

Затем все отверстия смазывают раствором бетона. После высыхания бетонной смеси, можно продолжать работы по выбиванию кирпичей.

Усиливать конструкцию следует при ширине дверного пространства более одного метра.

Чтобы защитить пол от падающих кирпичей необходимо сделать настил из досок. Удалять кирпичи следует алмазными сверлами, чтобы повреждения в стенной конструкции максимально минимизировать.

Нарушение технологии удаления кирпичей может привести к ослаблению конструкции, ее преждевременному износу и деформации.

Следует учесть, что пространство под дверь необходимо делать на 10-20 сантиметров больше, чем дверная или оконная коробка. Данный зазор можно заполнить монтажной пеной.

Как сделать дверной проем в стене

Пробить новый дверной проем может понадобиться при объединении двух комнат в одну, для оптимизации планировки и т.д. Сделать это не сложно, главное перед началом работ юридически согласовать перепланировку. После согласования и получения разрешения на перепланировку можно приступать к работе.Что бы качественно и быстро справиться с любой работой необходимо хорошо подготовиться.

Пробить новый дверной проем может понадобиться при объединении двух комнат в одну для оптимизации планировки и т.д

Пробивка проема работа довольно пыльная, поэтому стоит заранее позаботиться о спец. одежде:

перчатки;
респиратор;
защитные очки.

Для сбора мусора понадобятся крепкие мешки. Во время пробивания, поверхность можно смачивать водой — это уменьшит количество пыли. Если в помещении где будет пробиваться стена ремонт пола не запланирован, лучше сразу застелить его досками, во избежание повреждения.

Необходимый инструмент чтобы сделать дверной проем в стене:

рулетка; болгарка;
алмазные диски; перфоратор;
различные насадки к перфоратору;
зубило; кувалда.

Делаем проем в кирпичной стене

Сначала кирпичную стену очищают от обоев и штукатурки. Затем, с помощью рулетки и карандаша делается разметка. После этого сверху устанавливается усиливающая перемычка. Это нужно для того, чтобы стена не лопнула и не обрушилась. Перемычку делают из уголка размером не менее 35 мм. Отрезаются две заготовки на 30 — 40 см длиннее проема.

Болгаркой с алмазным диском с двух сторон стены прорезается верх. Прорезают на 15 — 20 см. больше чем ширина будущего дверного проема, глубина реза = размеру уголка (полки). После этого вставляют уголки в сделанный прорез, закрепляя их анкерными шпильками и забивая щели цементным раствором.

Теперь можно приступать к демонтажу кирпичной стены. Быстро и качественно удалить не нужный участок можно с помощью алмазной пилы. Однако такое удовольствие может позволить не каждый. Поэтому чаще всего используется болгарка, перфоратор или кувалда с зубилом.

По отмеченным линиям дверного проема болгаркой делают прорез насколько позволит диаметр алмазного диска. Затем, перфоратором или кувалдой с зубилом, постепенно удаляется кирпич. После удаления всего ненужного кирпича нужно доделать перемычку. Для этого оба уголка нужно сварить между собой с низу.

По отмеченным линиям дверного проема болгаркой делают прорез насколько позволит диаметр алмазного диска

Если же по какой то причине проведение сварочных работ не возможно, скрепить их можно пластинами из металла. Пластины и уголок просверливают и закрепляют между собой мощными саморезами по металлу. Все практически готово, осталось только облагородить и можно вставлять дверь.

Как сделать дверной проем в бетонной стене

Чаще всего бетонные стены являются несущими. И если это так, то лучше эту работу доверять специалистам, которые смогут правильно рассчитать конструктивные особенности усиливающего каркаса и обвязки. Сначала, так же как и в первом случае делается разметка.

После чего эту разметку надо перенести на другую сторону. Это можно сделать просверлив перфоратором отверстия в углах и по линиям будущего проема. Затем, сверлом диаметром 10 — 12 мм делаем отверстия по всему периметру, через каждые 3 — 4 см.

Бетонные стены намного крепче кирпичных, поэтому без алмазной пилы работа будет долгой и тяжелой. После того, как проход все таки будет пробит, необходимо сделать обвязку из металлического швеллера или уголков сваренных между собой. В заключении хочется еще раз напомнить, любые изменения в конструктивные особенности квартиры, особенно это касается многоквартирных домов, можно вносить только при наличии разрешения полученного в государственных инстанциях.

Согласование и особенности монтажа проема в несущей стене

Есть одна деталь: в некоторых квартирах от МНИИТЭП встречаются уже заложенные проектировщиком места с утоньшением — они выглядят как ниши в размер дверного проема (на фото).

Для Москвы органом, уполномоченным производит техническое обследование многоквартирных жилых домов, является ГБУ «Экспертный центр».

Если этого укрепления вам кажется недостаточно, то сделать несущую стену более прочной, устанавливаем нижнюю горизонтальную перемычку, ее привариваем к стойкам.

Чтобы не допустить ошибок необходимо учитывать следующие важные аспекты:

материал, который использовался при возведении дома;
планировку жилища;
соотношение размеров проема и самой несущей стены;
состояние дома и, в частности перекрытий;
нагрузку, которая оказывается на стену сверху;
толщину и состояние стены.

Эксперт в сфере сертификации, кадастра, недвижимости и проектирования. Высшее юридическое образование, опыт работы более 10 лет.

Может быть когда то расширяли проем и сделали усиление металлоконструкциями. Но такого что бы застройщик строил панельные дома и потом что то усилял металлом я еще не видел.

При наличии технической документации и минимальных познаний в сфере строительства вы можете сами определить, какая из стен в вашем помещении несущая, узнать ее толщину, состав материалов, из которых она изготовлена. Однако это не имеет никакого смысла, так как все официальные заключения могут давать только эксперты и проектировщики.

Месторасположение несущих стен и возможность проведения на них строительных работ зависит от исходного проекта нежилого знания или многоквартирного дома, места будущего дверного или оконного проема, вида строительных работ.

Вот по каким правилам определяются характеристик и месторасположения несущих стен в разных типах зданий:

в панельном доме большинство стен в квартирах и нежилых помещениях несущие, что существенно ограничивает возможность проведения работ;
в кирпичных домах, в том числе в хрущевках, количество несущих стен ограничено, так как большинство внутренних перегородок не влияют на устойчивость и надежность здания (обычно используется кладка в два кирпича);
в монолитных домах функции внутренних несущих стен могут нести иные элементы (колонны, пилоны), а определить места проведения работ без исходной документации практически невозможно (монолитные дома обычно стоятся по индивидуальным проектам с разными характеристиками газосиликатных блоков и пенобетона).

К сожалению первый этаж не позволяет сказать однозначно что проем сделать возможно. Тут вопрос в принципиальной возможности. На первых и вторых этажах, да даже и на третьих автор-проекта данной серии дома АО МНИИТЭП не всегда разрешает делать проемы.

Он должен обязательно вписываться в общий интерьер помещения. В первую очередь следует выбирать тот вариант, что вам нужен, и лишь после этого можно будет приступить к работе. Далее давайте рассмотрим, что делают люди и, возможно, вы выберете для себя подходящий вариант, если еще не определились с этим.
