Установка пластиковых окон по госту. почему это важно?

Вопросы К Эксперту По Окнам Пвх

В силу требований п.5.5.1 ГОСТ 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков» на каждый главный профиль должна быть нанесена разборчивая маркировка не менее чем через каждые 1000 мм по всей длине профиля таким образом, чтобы обеспечить возможность ее визуального контроля после изготовления и монтажа изделия. Маркировка должна содержать номер экструдера, партии и (или) смены, дату изготовления, условное обозначение профилей. Отсутствие маркировки является отступлением от условий договора» ( см. подробнее апелляционное определение Верховного Суда Республики Башкортостан от 18 октября 2012 года)

» . Согласно экспертного заключения оконные блоки, установленные в жилом доме не соответствуют обязательным требованиям нормативно-технической документации. Ввиду отсутствия маркировочных данных, данные оконные блоки относятся к изделиям, имеющим самые низкие технические показатели. Отсутствие маркировочных данных говорит о том, что данные оконные блоки не прошли приемочного контроля. Нарушение требований технологической документации на изготовление швов монтажных узлов примыкания оконных блоков к стеновым проемам привело к отсутствию контроля качества за выполнением работ, в результате чего появились отдельные участки с перепадами температур выше предельно допустимых. Оконные блоки являются не безопасными в использовании и относятся к браку предприятия изготовителя, вследствие чего имеют все заявленные и установленные несоответствия. Швы монтажные изготовлены с нарушением требований нормативной документации.

Фиксация блока в проеме

Окончив мероприятия по изоляции окна, можно приступать непосредственно к основному этапу – креплению блока в оконном проеме.

Рассмотрим требования ГОСТ к параметрам и расстояниям между материалами, рекомендованные в процессе установки пластиковых окон:

Крепежные элементы, фиксирующие профильные короба ПВХ белого цвета, должны отстоять друг от друга не более, чем на 700 мм. В случае с коробами цветного профиля данный показатель равен 600 мм.
Шурупы, предназначенные для крепления анкерных пластин к оконным блокам должны быть около 5 мм и 40 мм в длину.
Допустимые отклонения при фиксации окна должны составлять не более 1,5 мм на метр длины и 3 мм на метр высоты.
Высота брусков (чопиков) должна составлять не менее 20 мм.
Зазор между оконной рамой и откосом в процессе установки стеклопакета на специальные деревянные колодки должен быть равен приблизительно 2 см. Длина колодок – до 200 мм.
Дюбеля должны входить в стену на глубину не менее 40 мм.

Строительные шурупы, пластины и винты должны быть изготовлены из нержавеющей стали или цинковой хроматированной стали с нанесенным на нее составом, защищающим от коррозии. Толщина таких крепежей должна составлять не менее 9 мм.
Не следует применять гвозди для крепления оконных коробов и анкерных пластин к проемам в стене.
Возможно использование полимерных анкерных конструкций в целях повышения прочности конструкции. Чаще всего это практикуется при наличии стен, выполненных из материалов пониженной прочности.

Параметры допустимых монтажных зазоров

у оконных блоков из пластиковых белых профилей при размере стороны до 2000 мм;
у алюминиевых оконных блоков при размере стороны от 2000 мм до 3500 мм.

у оконных блоков из пластиковых профилей белого цвета при размере стороны от 2000 мм до 3500 мм;
у оконных блоков из цветных пластиковых профилей при размере стороны до 2000 мм.

Существуют также отдельные требования ГОСТа в отношении крепежей. Более подробно о них можно узнать из руководства ГОСТ, в приложении Б (Требования к крепежным элементам и их установке).

а — металлический рамный дюбель; б — пластмассовый рамный дюбель; в — универсальный пластмассовый дюбель со стопорным шурупом; г — строительные шурупы; д — гибкая анкерная пластина

Рисунок 2 — Примеры крепежных элементов

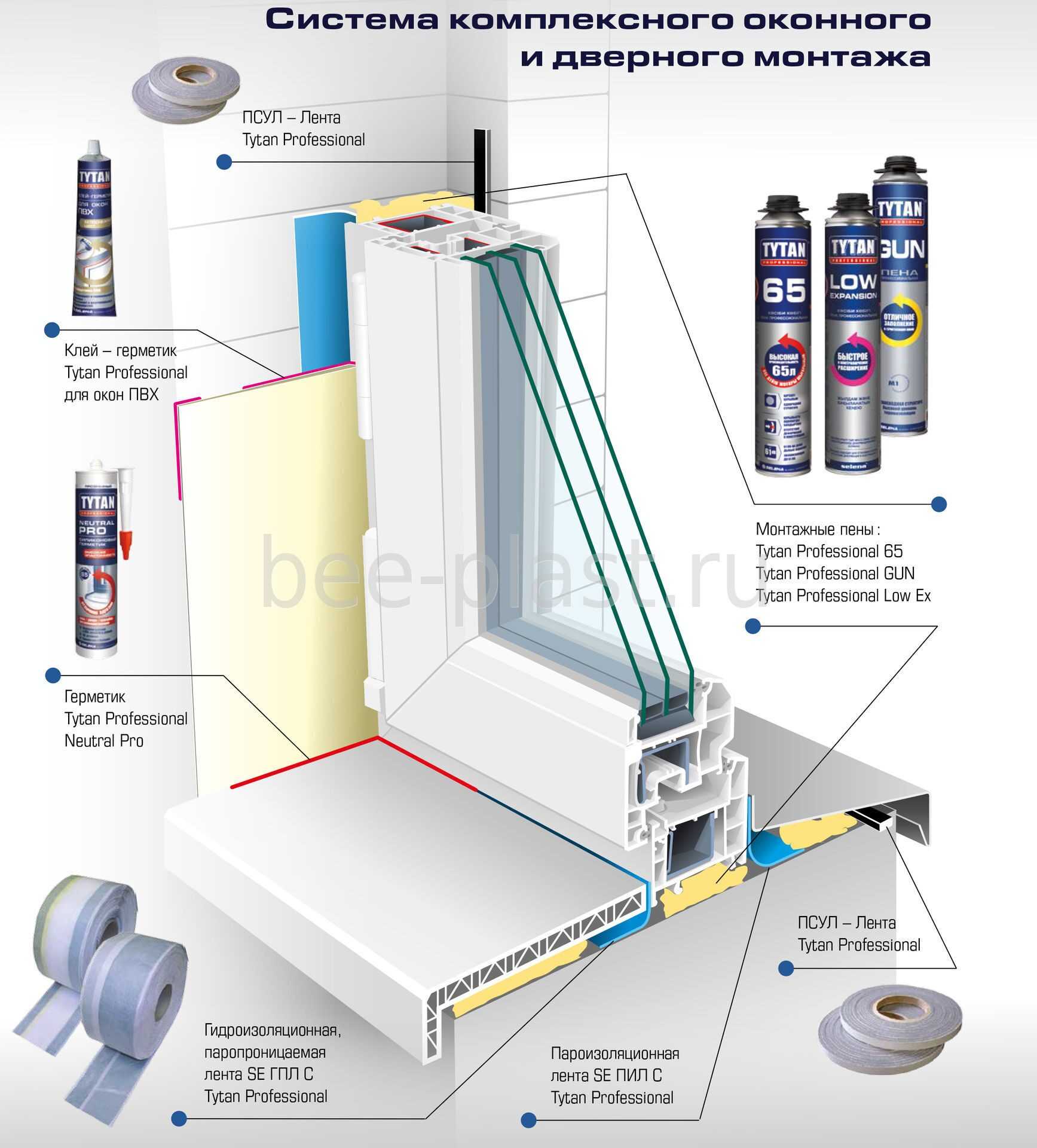

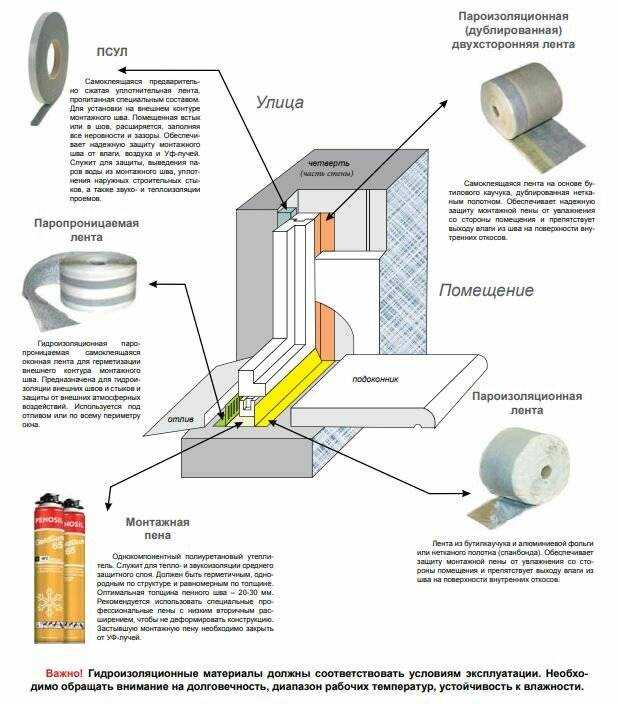

О каждом заделочном слое по отдельности

Средний слой является теплоизоляционным. Для его заполнения следует применять полиуретановые монтажные пены. Нужно будет использовать пены, которые предназначаются специально для проведения монтажа окон. Такие пены способны равномерно заполнить шов, помимо того, нет необходимости в их подрезании после затвердевания.

Все другие пены после проведения установки будут свисать клочьями со стороны помещения, после чего понадобится их срезать. Стоит знать, что такими действиями вполне возможно нарушить защитный слой.

Внутренний пароизоляционный слой обеспечивает защиту центрального слоя от воздействия водяных паров из помещения, и предупреждает выход влаги на внутренний откос из стены.

Статья по теме: Бетонная стяжка: пол как сделать, устройство и технология своими руками, марка бетона для заливки

Внутренний слой — пароизоляционный. Он будет защищать пену от возможности проникновения в нее из помещения влажных паров. Для подобных целей в процессе оштукатуривания откосов понадобится применять пароизоляционные ленты на основе бутила либо покрасочную пароизоляцию для влагостойкого гипсокартона. Вполне возможно здесь применять силикон по тем же правилам, которые упоминались выше.

Возможно использование различных материалов для внешних слоев и различные монтажные пены, однако, в совершенно любом исполнении, данные три слоя заделки обязательно должны присутствовать.

Стоит понимать, что при выполнении монтажа современных пластиковых окон существует много тонкостей, которые будут зависеть от конструкции стен и от материалов, которые применяются для заделки швов. Однако три принципиальных требования обязательно необходимо соблюдать. Экономия собственных денежных средств и времени при установке составляет копейки по сравнению с последствиями, которые могут быть в дальнейшем. Это может потребовать серьезных сумм.

Ошибки при выполнении монтажа самых лучших оконных блоков способны свести на нет его теплосберегающие свойства.

Какой документ регламентирует процесс монтажа пластиковых окон?

В марте 2003 года был разработан и принят ГОСТ 30971–2002, обеспечивший формализацию монтажных работ. Принятию этого документа способствовала государственная программа по увеличению энергоэффективности и энергосбережения.

Но далеко не все компании в своей работе руководствуются положениями этого документа. Высокие требования, предъявляемые ГОСТом 30971–2002, увеличивают издержки фирм, работающих на рынке окон ПВХ. Поэтому небольшие компании часто игнорируют его положения, экономя на качестве предоставляемых услуг. Этому способствует и невысокий профессиональный уровень работников таких предприятий.

Рядовому обывателю знакомство с этим документом принесет ощутимую пользу. Зная правила установки окон из ПВХ, он сможет проконтролировать весь процесс монтажа, а после его завершения сможет получить подробную техническую документацию по произведенным работам и полноценное гарантийное обслуживание.

Правила для пластиковых окон

Рассмотрим главные моменты, которые нужно учесть при монтаже окон.

Требования к проему

По ГОСТ 30971, изданного в 2012 г., замена старого блока на новый, начинается с предварительного проведения замеров, оценки состояния стен, которые должны быть очищены от всех загрязнений. В том случае, когда существуют заметные неравности на поверхности, их выравнивают шпатлевкой.

Размер оконной конструкции определяют так: ширина окна — равна ширине оконного проема за вычетом удвоенной ширины соединительного зазора -3х2 см, аналогичный расчет ведут по высоте.

В том случае, когда планируется монтировать окно с четвертью, снятие размеров производят с наружной стороны. При определении высоты также учитывают высоту подоконника, которая примерно равна 40 мм.

Общепризнанный стандарт ПВХ-окна:

одно-створчатое — 1200 * 1200 мм;
двух-створчатое — 1450 * 1500 мм;
трех-створчатое -2040 * 1500 мм.

На какую глубину нужно?

Для того чтобы в холодное время года на откосах, ПВХ-раме, стеклопакете не образовывался конденсат, нужно правильно поставить оконный блок по глубине стены.

Варианты размещения ПВХ-окна в проеме от вида стенового материала:

Однослойная стена: кирпич, бетонные и керамзитобетонные блоки, стандартной по толщине стены — посередине проема.
В 2-х слойной стене (камень+ теплоизолятор), ПВХ-окно устанавливают поближе к внешней плоскости прямо за теплоизолятором.
В 3-х слойной стене (отделка+теплоизолятор+камень) — окна устанавливают в плоскости теплоизолятора.
Сборные стены — ПВХ-рама устанавливается по центру.
Изолированные бревенчатые стены (отделка +утеплитель+бревно) — окна устанавливаются в плоскости утеплителя;
Однослойные бревенчатые стены — в середине стены.

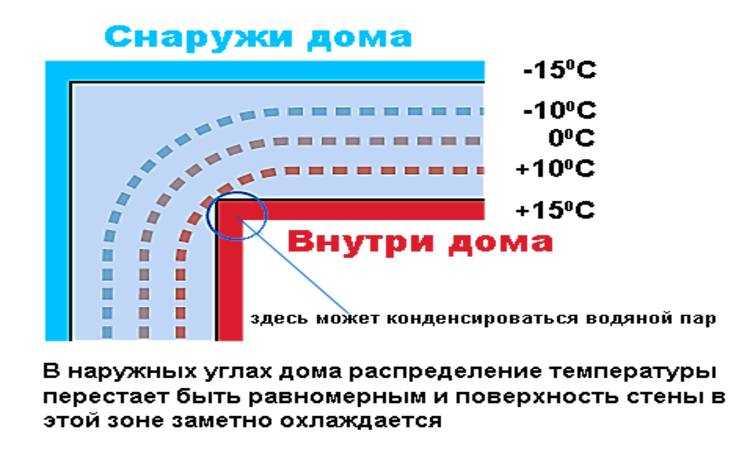

Расчет точки росы

Образование точки росы на поверхности ПВХ-блока зависит от 3-х параметров в окружающем воздухе:

атмосферическим давлением;
температур;
влажности.

Экспериментальным путем получены следующие данные: при t комнаты = +22 С и влажности = 50% водяные пары конденсируются при соприкосновении с поверхностью, имеющей t < 12 C, а чтобы конденсат не выпадал на поверхности, изотерма 10°C обязана находится внутри стены, именно поэтому окна в стеновых проемах передвигают в зону плюсовых температур либо теплоизолируют место стыка.

проще всего воспользоваться таблицами готовых значений

Например, для г. Сочи, при Тк= +22 С, Тн.в=-7 С и влажности 50 %, точка росы будет соответствовать Т на поверхности = 11.1

Установка и крепление окна

Вставьте оконную раму в проем. Выставите по вертикали и горизонтали, используя несущие подкладки и монтажные клинья.
Установите распорные (боковые) колодки, как показано на рис. 4.
Проконтролируйте такие параметры, как:

симметричный завод за четверть;
отступ от четверти (термозазор для ПСУЛ);
параллельность относительно наружной и внутренней плоскостей стены;
отклонение от прямолинейности («книжка») окна и двери балконного блока (при наличии).

При фиксации оконной рамы необходимо проследить, чтобы расстояние между четвертью и рамой было не больше рабочего расширения ПСУЛа, которое, как правило, составляет около 25% от его полного расширения.

4. Проверьте уровнем положение окна и выровняйте в случае необходимости.

5. Произведите крепление оконной рамы:

закрепите анкерные пластины шурупами в проеме;
по имеющимся в раме отверстиям засверлите стену под дюбели и установите их.

6. Во избежание растягивания рамы в местах крепления рамы к стене установите клинья.

Технология установки и правила монтажа пластиковых окон по ГОСТу 30971-2002

Чтобы установленная конструкция долго служила, важно соблюдать требования к проводимым работам. Нельзя оставлять без внимания учет таких факторов, как:

особенности стен проема;
габариты (масса, размеры).

Требования ГОСТ к монтажу металлопластиковых систем

Государственный стандарт содержит требования, регулирующие расположение рамы, монтажных швов.

Основные требования монтажа окон:

Варианты установки окон-ПВХ

Отмечают две разновидности монтажных работ с пластиковыми окнами:

полный разбор;
без разора.

Второй способ легче, но не всегда применим. Существует ряд ограничений, когда его использование находится под запретом.

Технология установки пластикового окна с разборкой

Государственный стандарт отмечает, что разборная технология показана к применению в тех случаях, когда планируется установка крупногабаритной конструкции на достаточной высоте здания. Этот способ реализуется с целью придания раме дополнительных показателей прочности и надежности.

Цельная конструкция разбирается на составные части:

убрать штапики;
отсоединить стекло;
снять створки.

Подготовить анкеры, чем больше рама, тем длиннее они должны быть, меньше должно выходить расстояние между ними. Средний параметр расстояния между анкерами составляет около 50 см.

После прикрепления рамы, проводится крепеж элементов, которые снимались до начала процесса монтажа. Когда они будут поставлены на свои места, прикрепляют отлив, а также откосы. Отлив рекомендуется фиксировать к подставочному профилю.

Установка пластикового окна без разборки

OLYMPUS DIGITAL CAMERA

Без разбора пластиковые конструкции монтируют там, где оконная система не будет выше двух метров, а также, при его установке в здании, не выше 12 этажа. Важным достоинством такой технологии является отсутствие рисков неправильного монтажа конструкции, во время её окончательного сбора.

Как проходит этот процесс?

Демонтируется старая рама (при необходимости).
Устанавливается блок на бруски.
Выравнивается окно по уровням горизонтальному, вертикальному.
Система фиксируется в проеме.
Блок закрепляется крепежными элементами.
Создать внутреннюю часть монтажного шва (он необходим для защиты от проникновения влаги).
Запенить монтажный шов.
Закрыть его эластичной лентой.
Прикрутить стартовый профиль.
Вырезать по заранее определенным параметрам откосы.
Установить откосы.

Мелочи, которые требуют особого внимания

Очень важно учитывать ряд мелочей, способных повлиять на общее качество конструкции:

проведение монтажа без разбора блока строго при закрытых створках; регулировку фурнитуры проводить до начала этапа установки; обязательно использовать подставочный профиль, без него будут образовываться мостики холода, его отсутствие влияет на уровень системы; при установке разборной конструкции обращает внимание на очередность крепления штапиков, а также плотное их внедрение на нужное место

Как произвести балконное остекление?

Балконное остекление требует особого внимания, потому что площадь стеклянных поверхностей, здесь очень велика. Кроме того, отдельные элементы конструкции будут нести на себе большой уровень нагрузки.

Первым делом на балконе происходит установка рамы, обладающей необходимыми параметрами, в том числе, мощности. Конструкции пластиковых окон здесь могут быть совершенно разными: распашными, откидными, глухими, с форточками и без них. Если балкон небольшого размера, мало применяется зимой, имеет смысл установить слайдеры. Они очень удобны, отлично экономят пространство, позволяют использовать полезную площадь подоконников. Единственным их недостатком выступает способность пропускать внутрь холод.

При необходимости создать теплую лоджию, следует применять широкие профили, оснащаемые многокамерными стеклопакетами. Они имеют поворотно-откидные механизмы, что позволяет легко осуществлять проветривание помещений.

Установка крепежных материалов

Установите анкерные пластины или просверлите отверстия под дюбели в соответствии с отступами и размерами, указанными на рис. 3.

Закрепление окон должно быть только механическое. Использование пены, клея и других подобных материалов в качестве крепежа – НЕДОПУСТИМО!

При выборе размеров дюбелей необходимо учитывать, что глубина заделки дюбеля в стену должна быть не менее 40 мм. В общем случае рекомендуется применять дюбели диаметром не менее 8 мм.

Сверление отверстий под крепеж в профилях ПВХ рекомендуется производить с внешней стороны коробки, так как внутри профиля из относительно мягкого ПВХ находится жесткий стальной армирующий вкладыш.

Анкерные пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов или саморезов. К стене анкерные пластины крепят пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм.

В каких случаях покупателям новых окон может потребоваться правовая защита

Покупателям пластиковых окон может понадобиться правовая защита в разрешении споров в трех случаях:

в случае продажи оконной конструкции сомнительного качества;
при монтаже окон с несоблюдением технологического алгоритма;
в случае несоблюдения компанией-подрядчиком заявленных сроков изготовления/установки окон, а также других обязательств.

На основании положений, описанных в Законе «О защите прав потребителей», в случае несоответствия качества оконных конструкций требованиям ГОСТа и другим нормам качества и безопасности, а также при несоблюдении технологии монтажа, клиенты вправе потребовать замену окон.

Когда нужна экспертиза окон

Квалифицированный монтаж пластиковых окон — залог уюта и тепла в доме. Выполнение работ по установке конструкций должно соответствовать нормативным требованиям. Обязательно проследите, чтобы в договоре компания указала документы, регулирующие осуществление процедур. Нарушение пунктов может быть поводом для начала судебного разбирательства.

После получения экспертного заключения состояния окон можно смело приступать к написанию иска. В заявлении укажите свои контакты, адрес фирмы-исполнителя, чётко опишите ситуацию и перечислите нарушенные права, требования. Обязательно приложите чеки, договор и итоги независимой экспертизы.

Экспертиза окон и стеклопакетов

Отсутствие необходимого количества слоев монтажного шва. Слоев должно быть три – внешний, средний, внутренний. Как правило, данный дефект обоснован низкой квалификацией заказчика либо экономией на монтажных материалах.Отклонение от стандартов ширины монтажного шва. Шов может быть слишком узким. Это происходит из-за того, что заказчик пытается сэкономить и не желает тратить большое количество материала на широкие проемы.Использование нестандартных крепежных материалов, отсутствие шумоизоляционной прокладки под отливом. Причиной этому служит опять же экономия и плохое снабжение рабочих необходимыми материалами.Наличие царапин, сколов, трещин, повреждений на профиле и стеклопакете. Такие повреждения характерны при грубых ошибках при монтаже и транспортировке окон. Также брак может быть допущен на производстве.Неисправность фурнитуры окна, недопустимый люфт рукояток, провисание окна. Как правило, причиной этого является производственный брак, ошибка в монтаже. Также фурнитура может быть поломана тем, кто эксплуатирует помещение.Отсутствие герметичности между рамой и стеклопакетом. Такой дефект характерен в случае, если в процессе производства был допущен брак из-за сбоя оборудования или некачественной сборки.Наличие конденсата, высокой степени обледенения, плесени на окнах. Эти ошибки – прямое следствие некачественного монтажа.Установка пластиковых блоков с отклонениями по вертикали и горизонтали.

Задуматься о проведение экспертизы установки следует сразу как только заметили явные дефекты окон. Не будьте наивны и при отсутствии документов и сертификатов о изготовлении изделия, СанПиНы (Санитарные правила и нормы), гигиенические требования безопасности, правила пользования изделиями, маркировки отдельных элементов окон, а также актов сдачи-приемки по установке и демонтажу пластиковых окон, так как вам могут поставить оконные изделия самого плохого качества и низких показателей теплопроводности и шумоизоляции.

Во время посещения для начала попросите продемонстрировать образцы имеющихся моделей . Это позволит визуально оценить конструкции, их качество и внешний вид. По возможности попробовать открыть створки, прослушать, нет ли посторонних звуков при их работе, проверить прочность конструкции, осмотреть их на предмет повреждений или эстетических дефектов.

Все чаще приходится сталкиваться с равнодушными менеджерами либо просто лишенными основательных теоретических знаний о предлагаемом продукте. В лучшем случае они машинально перечислят предлагаемый компанией ассортимент, оставляя клиента один на один со всем этим многообразием выбора.

После завершения экспертизы пластиковых окон клиент получает официальное заключение, которое может быть использовано в качестве аргумента в суде. Экспертное заключение подразумевает наличие полного описания дефектов и причин их возникновения. При необходимости к заключению может быть приложена смета расчетов по устранению выявленных недостатков. Наши специалисты строго соблюдают объективность исследования и придерживаются установленной методики, поэтому за результаты готовы отвечать по статье 307 УК РФ, предусматривающей ответственность за заведомо ложные показания. Заключение оформляется на фирменном бланке, по утвержденному законодательством стандарту.

Экспертизу окон из дерева с подоконниками и наличниками

Во внимание принимается не только качество сборки, но и качество используемой производителем древесины, которая может обладать дефектами.
Экспертизу алюминиевых окон. Алюминий легко поддается деформации при неправильном хранении, кроме того, алюминиевые окна должны подразумевать применение особых уплотнителей и безукоризненное качество сборки и монтажа.
Экспертизу установки окон из ПВХ

Пластиковые окна могут иметь дефекты как самого профиля, так и стеклопакета. Особе внимание уделяется монтажу.
Экспертизу алюмодеревянных окон. Данные конструкции – одни из самых сложных, экспертиза затрагивает как качество изготовления алюминиевых профилей, так и деревянных частей.
Экспертизу витражей. Витраж может быть негерметичным, иметь художественные дефекты, низкое качество сборки.
Экспертизу витрин из стекла и пластика. Крупные конструкции в особенности нуждаются в тщательном анализе качества.

Подготовка изделий к монтажу

Перед началом монтажа окна рекомендуется закрыть мебель и ковры защитной пленкой, а твердые напольные покрытия (паркет, ламинат) покрыть листами толстого картона для предотвращения царапин.

Снимите створки с изделия. Для этого необходимо снять декоративные накладки с верхней и нижней петлевых групп. Перевести ручку в положение «открыто». Далее возьмите срывную ручку, либо другой инструмент, например шлицевую отвёртку. Поддерживая створку, выньте штифт вниз. Штифт фиксируется двумя подпружиненными шариками, поэтому достаточно просто выдвинуть штифт почти на всю длину, он останется висеть на петле рамной в нижнем положении. После высвобождения штифта вытащите верхнюю часть створки «на себя», чтобы створка вышла из рамы. Аккуратно приподнимите створку вверх до выхода нижней створочной петли из штифта нижней рамной петли. Если вышеуказанные действия выполнены правильно, то у вас в руках останется свободная створка.
От нижнего профиля рамы отсоедините подставочный профиль, закрепленный на производстве для транспортировки. Наклейте ПСУЛ (паропроницаемую саморасширяющуюся уплотнительную ленту) на верхнюю сторону подставочного профиля и снова закрепите на раму.
Если предусмотрена москитная сетка, установите кронштейны для ее крепления. Сетка устанавливается с внешней стороны оконного блока и фиксируется кронштейнами в нижней и верхней части. Кронштейны крепятся к раме с помощью саморезов по предварительной разметке так, чтобы обеспечить установку и снятие сетки. Закрепите кронштейны для москитных сеток саморезами с буром — по 2 шт. на одно крепление — размер 3,9*16 или шурупом с полукруглой головкой размер 4*10. Верхние и нижние крепления отличаются. Вверх ставятся более длинные крепления. Проверка работоспособности москитной сетки производится путем пробной установки и снятия (сетка должна без усилий устанавливаться и сниматься.

Зазоры при установке пластиковых окон, согласно ГОСТ

При условии соблюдения СНиП, «инструкция установки пластиковых окон по ГОСТу», по размерам зазоров автоматически соблюдаются. Однако размеры проема уточняются непосредственно после демонтажа, когда рама изготовлена и готова к установке. Выяснить размеры проема с установленной рамой предварительно нельзя. По этой причине мастер выбирает соответствующий анкер и запенивает зазор непосредственно при монтаже.

Размер «зазора при установке пластиковых окон по ГОСТу» должен быть выше 20мм. По факту, работы начинают при ширине зазора более 30 мм. Однако превышение зазором 90 мм является нежелательным и серьезно влияет на прочность крепления профиля. Расстояние между анкерами зависит от ширины профиля. В среднем они расположены в 50см.

Крепление оконных блоков к проему

Согласно п.Б.5.3 ГОСТ 30971-2012 выбор крепежных элементов и расстояние между ними по контуру проема, а также глубину заделки в стене устанавливают в рабочей документации на основании расчета в зависимости от площади и массы оконного изделия, конструкции стенового проема, прочности стенового материала, значения ветровых и других эксплуатационных нагрузок.

Минимальные расстояния между крепежными элементами не должны превышать для:

оконных коробок из древесины — 800 мм;
коробок из алюминиевых сплавов и профилей ПВХ белого цвета — 700 мм;
коробок из цветных профилей ПВХ — 600 мм.

Расстояние от внутреннего угла коробки до крепежного элемента — 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

В соответствии с п.Б.5.4 ГОСТ 30971-2012 для передачи нагрузок, действующих в плоскости оконного блока, на несущую строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов твердостью не менее 80 ед. по Шору А или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в рабочей или технологической документации. Рекомендуемая длина колодки должна быть 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Установочные клинья удаляют перед устройством утеплительного слоя монтажного шва. При установке оконных блоков допускается использовать опорные колодки, которые после крепления разворачивают из монтажного положения в рабочее, места их установки заполняют утеплительным материалом с наружной и внутренней стороны (п.Г.1.2 ГОСТ 30971-2012).

Примеры расположения точек крепления коробки и опорных (несущих) колодок и крепежных деталей при монтаже оконного блока согласно приложению Г ГОСТ 30971-2012 представлено на рисунках ниже:

Примеры расположения опорных (несущих) колодок и крепежных деталейПримеры расположения опорных (несущих) колодок и крепежных деталей в одностворчатых оконных блоках

Крепление по ГОСТ

Также ГОСТ предусматривает четко указанные расстояния, на которых должны располагаться крепежи и другие конструктивные элементы. Все эти параметры разработаны, исходя из того, что в зависимости от условий и температуры окна могут слегка деформироваться.

Минимальные расстояния между крепёжными элементами не должны превышать:

для коробок профилей ПВХ белого цвета: 700 мм;
для коробок из цветных профилей ПВХ: 600 мм;
расстояния от внутреннего угла оконного блока: 150 — 250 мм;
импостного соединения до крепёжного элемента: 120 — 180 мм

Эти размеры всегда можно проверить с помощью лазерной линейки.

Рекомендуемые минимальные заглубления (глубина ввинчивания) и посадки дюбелей

Наименование стенового материала	Минимальное заглубление, мм
Бетон	40
Кирпич полнотелый	40
Кирпич щелевидный	60
Блоки из пористого природного камня	50
Легкие бетоны	60

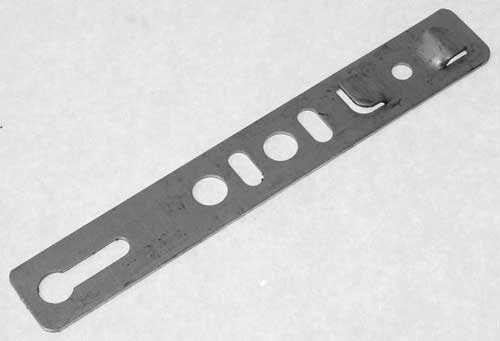

Крепление на гибкие анкерные пластинынаиболее эффективно сопротивляется нагрузкам, направленным перпендикулярно плоскости оконного блока, таким как ветровые нагрузки, а также эксплуатационные нагрузки, возникающие при открывании створок светопрозрачной конструкции.

Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора. Пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм. Гибкие анкерные пластины крепят к внутреннему слою многослойной стены пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм. Одно из условий применения монтажных пластин — это дальнейшая отделка откосов оконного проема оштукатуриванием или облицовкой «сухим» способом.

Обратите внимание на то, что анкерная пластина крепится к стене, а не к штукатурному откосу и должна находиться под уплотнительными лентами, которые используются при монтаже!!!

Особенность анкерных пластин заключается в том, то их применение делает невозможной установку наличников, закрывающих монтажный шов без дополнительных мероприятий по заглублению пластин в откос и последующей заделки углублений штукатурным раствором, шпатлевкой.

Пластиковые окна из цветного ПВХ лучше крепить только на анкерные пластины, т.к. коэффициент линейного расширения цветного пластика в 1,5-2 раза выше, чем у белого, и соответственно температурные деформации больше.
