Расчет вентиляции в частном доме

Рассмотрим расчет естественной вентиляции, как самой простой. Для этого надо обозначить два параметра: минимальное количество воздуха, поступающего снаружи (Qп) и минимальный объем для вывода из дома (Qв). Обе величины табличные из СП 54.13330.2011 первые в таблице №1, вторые в таблице №2.

Обе они основаны на габаритах помещений дома. Поэтому вводные данные:

Площадь всех жилых комнат (их три) – 60 м².
Высота потолков – 3 м.
Пристроенная кладовка – 4,5 м².
В доме есть кухня, ванная и туалет, в которых воздухообмен соответственно: 90; 25; 25 м³/ч.

В первую очередь определяется общий воздухообмен в комнатах, для чего надо перемножаются между собой воздухообмен жилых помещений, равный 30 м³/ч на количество комнат – 3. 60х3=180 м³/ч. Это значение приточного объема, который проходит через жилые помещения.

Складываются значения воздухообменов всех подсобных помещений: 90+25+25=140 м³/ч.

Находится частота смены воздуха в кладовке. Здесь используется кратность, равная 0,2. То есть, надо объем кладовки умножить на данный показатель: 4,5х3х0,2=2,7 м/ч.

Теперь надо сложить два последних значения: 140+2,7=142,7 м³/ч. Это вытяжной объем воздуха. Далее надо сравнить вытяжной и приточный воздух: получается, что приточного больше. Его и берем за основу расчета.

Теперь надо рассчитать сечение воздуховода. К примеру, если оно квадратное со сторонами 10 см или круглое диаметром 150 мм, то производительность такой трубы при естественной вентиляции составляет 30 м³/ч. Если в сооружении дома используются стояки этого сечения, то надо установить: 180/30=6 стояков. Чтобы уменьшить количество вытяжек, можно увеличить сечения с подбором по таблице производительности воздуховодов.

Принципы расчета систем вентиляции другого типа основываются на тех же параметрах.

Варианты вентиляции

Функция системы вентиляции (СВ) состоит в том, чтобы подать свежий наружный воздух в помещение и вывести уже отработанный. В зависимости от того, как именно решается данная задача, различают следующие виды СВ:

Естественная вентиляция в частном доме: как известно, часть жидкости или газа с более высокой, чем у окружающего вещества, температурой всегда устремляется вверх. Именно этот принцип положен в основу работы естественной СВ. Отработанный теплый воздух сам собой улетучивается по длинному вертикальному вытяжному каналу и при этом играет роль насоса, втягивая через приточные отверстия воздух с улицы.
Принудительная: при определенных обстоятельствах добиться поступления воздуха в нужном объеме за счет одной только конвекции не представляется возможным. Например, если в приточном канале установлен фильтр или дом имеет слишком большую площадь. В таком случае СВ оснащают вентилятором, осуществляющим принудительную подачу воздуха.
Смешанная.

Естественная вентиляция в частном доме

При смешанном исполнении основная часть СВ работает за счет естественного движения воздуха, но в некоторых помещениях, где требуется высокая кратность воздухообмена, устанавливаются вентиляторы.

Значение вентиляции для жилого дома

Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.

Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.

Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.

Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.

Приточно-вытяжная вентиляция

Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.

Нюанс вентиляции верхних этажей

Второй этаж сложно хорошо вентилировать с помощью естественных потоков – малый перепад высоты для тяги. Если уровень отделен входной дверью, он вентилируется по аналогии с первым. Но, если пространство не перекрыто, то на верхнем этаже организуется индивидуальная вентиляция каждого помещения. Иначе на второй этаж будет затягиваться «грязный» воздух с первого. Вариант сложный по реализации для естественной тяги. Поэтому многоэтажные дома чаще оборудуются механической вентиляцией.

Ушло время, когда комнаты проветривались настежь открытыми окнами. Ведь свежий воздух приносил с собою пыль, шум и холод. Современная вентиляция частного дома незаметна, она только ощущается. Хороший сон, отсутствие сырости и постоянно свежий воздух стоят того, чтобы реализовать правильный воздухообмен.

Расчет системы для загородного дома

Преимущества вентиляционной системы, установленной в загородном доме, легко оценить. При этом соотносятся обусловленный комфорт с предполагаемой стоимостью.

Здесь финансовые вложения минимальны. Многие работы можно сделать даже самостоятельно. Однако в случае, если строение изначально не имело вытяжных вентиляционных каналов, придется вложить и свой труд, и некоторые средства.

Надежность системы естественной вентиляции подтверждается еще и тем, что в ней отсутствуют сложные механизмы.

Особого ухода такая вентиляция не требует. Достаточно с редкой периодичностью проводить ревизию каналов и заниматься чисткой.

Расходы на эксплуатацию естественной вентсистемы не предусмотрены. Она абсолютно энергонезависима.

Не создается технологического шума, так как отсутствуют механизмы. Это отличает вентсистему естественного типа от системы с принудительной вентиляцией.

Функции естественной вентиляции дома

Прежде всего нужно разобраться, действительно ли значение вентиляции настолько важное. Значимость системы постоянного воздухообмена переоценить невозможно

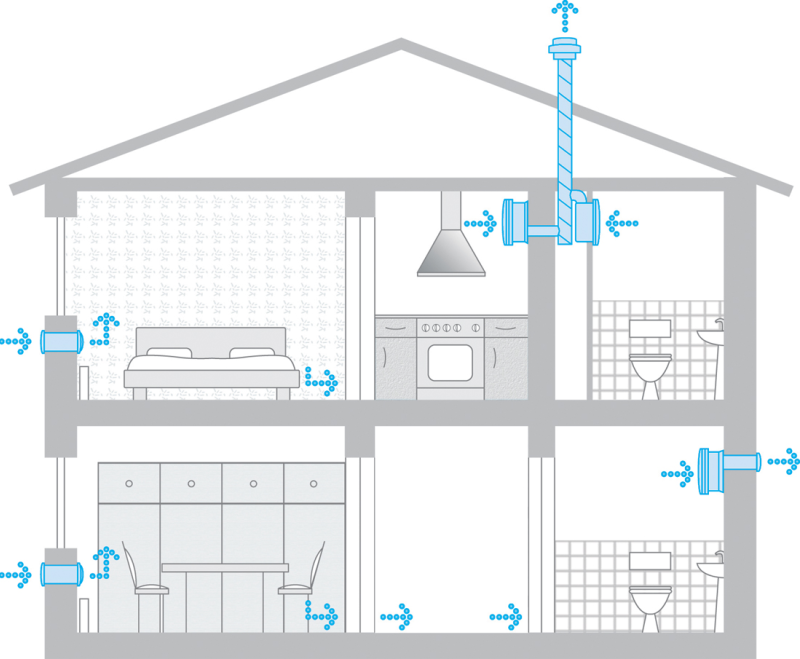

Схема естественной вентиляции дома

Во-первых, она создает комфортный микроклимат.

Во-вторых, здоровье домочадцев, пребывающих в помещении длительный период, напрямую зависит от обустройства вентиляционной системы.

В-третьих, здание с правильно обустроенной вентиляцией и все его системы смогут функционировать долго. А безаварийная эксплуатация – это не только отсутствие проблем, но и экономия средств.

Последствия недостаточной вентиляции

Людям, пребывающим в обособленном от внешней среды помещении, требуется обновляемый воздух в достаточном объёме, чтобы не чувствовать кислородное голодание (заболевание гипоксия). А так как в помещении с недостаточной вентиляцией содержание углекислого газа в воздухе значительно повышается, кислорода снижается, атмосфера в там становится удушливой и тяжелой. Люди ведут себя сонливо, ощущают усталость. А у тех, кто страдает от проблем с кровообращением или хроническими заболеваниями дыхательной, нервной системы, указанные недуги обостряются.

В застойном воздухе концентрация аллергенов и патогенных микроорганизмов значительно повышается. Особенно это опасно, если в таком доме находится человек, пораженный инфекционным заболеванием. Тогда заболеют все.

Устойчивые запахи в комнате – это еще одна проблема. Если эффективное проветривание в помещении обеспечено не будет, проживать в таком доме (квартире) со временем станет просто невыносимо.

В жилом помещении, оборудованном комфортно, обязательно имеются ванная комната, туалет (может быть предусмотрен совмещенный санузел). Это утепленные комнаты, к тому же с постоянным поступлением в воздух сырости. Значит, вентиляцию следует организовать таким образом, чтобы воздух с влагой и запахами не выходил в другие комнаты, а поступал в вентиляционный отсек, выводился наружу.

Очень высокая влажность может привести к образованию плесени и грибка. На рисунке последствия отсутствия либо неэффективности вентиляции.

Кухня всегда требует дополнительного внимания. В помещении, где включена плита, а мотор холодильника всегда горячий, там температура воздуха обычно повышается. К тому же горящий газ потребляет много кислорода, который требует эффективного обновления. И запахи от приготовленной пищи (особенно подгоревшей) нужно быстро выводить, пока они не заполнили всю квартиру.

Воздух, выдыхаемый живыми организмами (в помещении это люди и домашние животные), содержит значительную концентрацию водяных паров. Повышению влажности способствуют и всевозможные приборы бытового предназначения:

утюг;
посудомоечная машина;
стиральная машина;
электрочайник и пр.

В результате, если вентиляция недостаточная, отсыревают стены. Образуется идеальная среда для развития черной плесени и других грибковых организмов. Такие условия привлекают еще и некоторых незваных “гостей” – насекомых, предпочитающих проживать в сырой и теплой среде.

Материалы, используемые для отделки и вроде бы отличающиеся надежностью, в сырых условиях портятся.

Отделочные материалы, из которых производят мебель, утеплители для мебели, применяют для отделки стен, пола, потолка, выделяют стирол, формальдегид, токсины других видов. Если комнаты проветриваются недостаточно хорошо, концентрация токсических веществ в помещении возрастает.

Что бы я сейчас делал по-другому если бы проходил путь с нуля

Я бы проверял работу вентиляции с помощью прибора для измерения pm2.5 сразу на демо-стенде производителя.
Я бы проверял на демо-стенде устройство корпуса и блока фильтров: нет ли там щелей.
Я бы не обращался в Minibox. Дело даже не в утечках воздуха, а в подходе к решению моей проблемы.
Я бы ставил не готовую систему с HEPA фильтром, а отдельно вентиляционную установку и отдельно блок фильтров. Вентиляцию я бы смотрел в первую очередь от Turkov: про них были отличные отзывы. Блоки фильтров — например, этот или этот.
Я бы ставил систему с воздухообменом от 600 м3/ч чтобы она была еще тише моей текущей на 350 м3/ч, например, Turkov Capsule 600. Разница в цене c 350 м3/ч небольшая.
Я бы не стал покупать Air Quality Pollution Monitor. Купил бы только AirVisual Pro.
Возможно, поставил бы бризер вместо приточки: это дешевле и проще. Как вариант, Тион с шумоглушителем. Либо посмотрел бы на бризеры, которые могут быть тише Тиона, например, бризер от Xiaomi. Для комнаты, не граничащей с балконом, я рассматриваю это как основной вариант.
Был бы готов к тому, что вентиляция в квартире — во многом случайность. Не знаешь заранее, на какую скорость надо будет поставить вентиляцию или бризер для твоей комнаты. Поэтому не знаешь заранее и уровень шума, даже если съездишь послушать.
Присмотрелся бы к системам с рекуперацией для экономии счетов за электричество и сохранения влажности. В ноябре-декабре у меня уходило 1500 руб на электричество для обогрева воздуха в вентиляции. Изначально я отбросил рекуперацию, думая что по закону ее нельзя делать в многоквартирных домах. Но, похоже, я ошибался.
Проклеивал бы все не обычным, а алюминиевым или армированным скотчем. В комментариях и на форуме ixbt указали, что так лучше, и обычно алюминиевый скотч применяется в вентиляции.

Нормы и требования

Сделать вентиляцию просто так на глазок запрещается, потому что эта инженерная система работает по точным правилам вывода загрязненного воздуха с притоком свежего. И у каждого помещения есть свои нормативы воздухообмена. В некоторых из них нормы основаны только на обмене воздуха с учетом его объема. В других используются нормативы кратности замены фактичного объема самого помещения. То есть зависимость от размеров комнат, их площади и высоты потолков.

Предлагается таблица, в которой собраны показатели воздухообмена комнат частного дома.

Типы помещений	Объем воздухообмена или его кратность
Жилые	30 м³/ч
Кухня	60 – при 2-хкомфорочной плите 75 – при 3-х 90 – при 4-х
Ванная	25
Туалет	25
Совмещенный санузел	50
Душевая	5-кратный обмен
Гардеробная	1,5-кратный
Кладовая	1,5-кратный
Кабинет	0,5-кратный

Если в доме сооружается сауна, бильярдная и другие помещения, которые используются нечасто, то расчет воздухообмена производится с учетом условий эксплуатации комнат. При этом обязательно учитывается этажность строения. Потому что для одноэтажного дома естественная вентиляция – лучший вариант, если в нем нет большого количества помещений, эксплуатируемых со специфичными условиями. К примеру, та же сауна или пристроенная к дому баня. Кстати, в этих помещениях главное правильно организовать выход и вход воздушных масс.

Места притока

Естественной тягой свежий воздух поступает в дом через приоткрытые окна, правда, тогда улетучивается и большая часть домашнего тепла. Чтобы избежать теплопотерь, используются КИВ (приточные клапаны), которые постоянно пропускают определённый объем воздуха.

Патрубок, ограниченный решетками, проходит стену насквозь. Положением крышки регулируется скорость потока от 40 до 100 м3/час. Располагается установка далеко от дверей, чаще за радиаторами, выше 2 м над уровнем земли. Базовые клапаны регулируются вручную.

Рис. 2 — Приточный клапан КИВ

Автоматические проветриватели (бризеры) настраиваются датчиками влажности, температуры, что экономит время и до 5% расходов на отопление. Внутри корпуса имеется встроенный вентилятор, которому задаются параметры на определенный объем воздуха (мощность 3-7 Вт). Скорость притока регулируется от 12 до 150 м3/час.

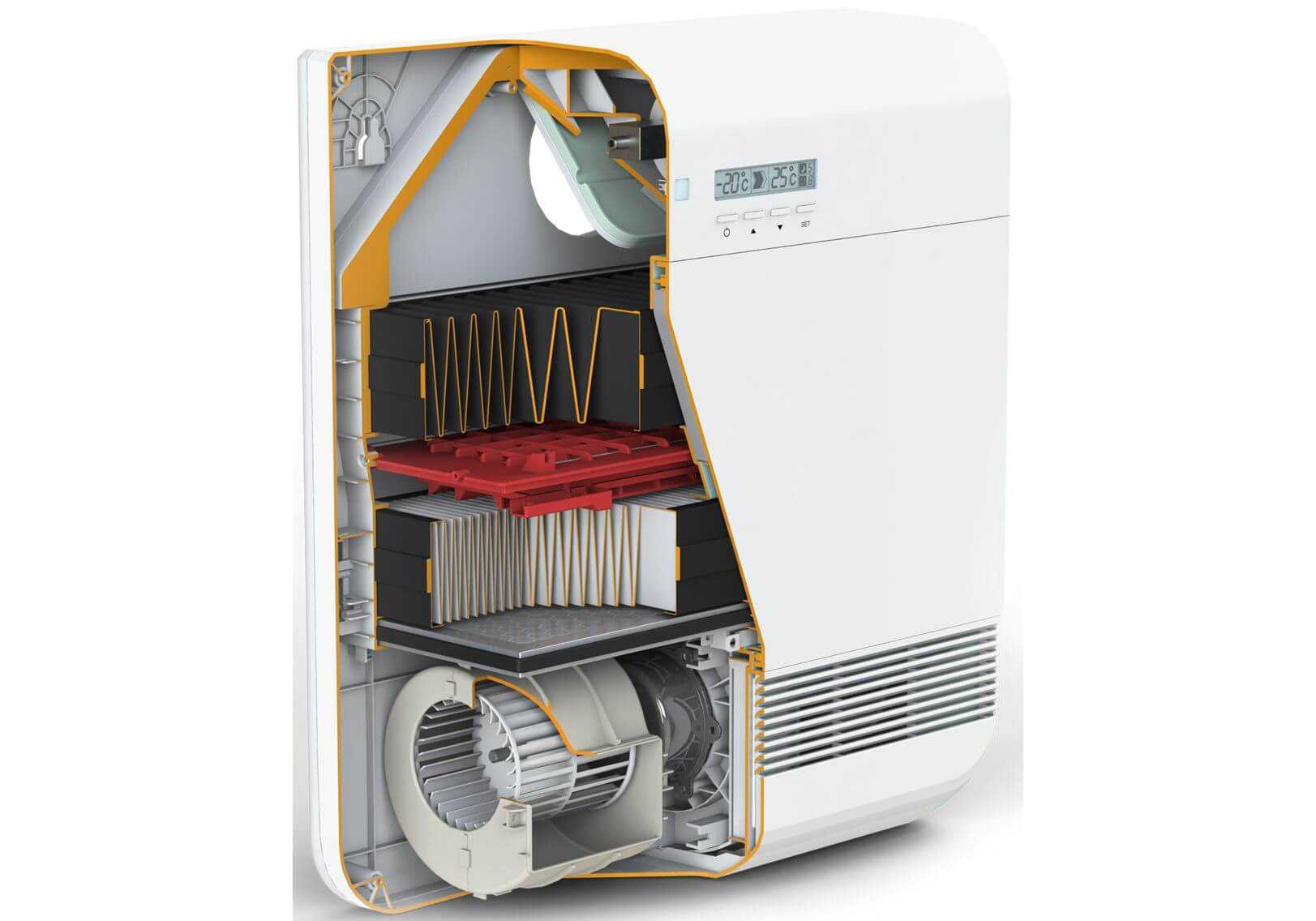

Рис. 3 — Автоматический проветриватель (бризер)

Установки создают избыточное давление в помещениях, которое помогает продвигать застоявшийся воздух в каналах с естественной тягой (даже, если тяга слабая). Проветриватели часто комплектуются фильтрами для удаления пыли (тонкой очистки – F или грубой — G), ионизаторами, калориферами для обогрева притока.

Приточная вентиляция с водяным контуром обогрева требует гидравлической обвязки, которую желательно сделать до чистовой отделки стен. При этом калорифер становится чувствительным к морозу, может промерзать. Электрические установки менее требовательные, но увеличивают потребление энергии в доме.

Новые поколения бризеров оснащаются системами климат-контроля и целым набором фильтров, задерживающих пыльцу, тяжелые металлы, бактерии. Правда, покупка и эксплуатация прибора (затраты на электроэнергию, замена фильтров) обходятся дорого.

В домах с площадью больше 150 м2 рациональнее оборудовать систему воздуховодов с механическим побуждением. Где уличный воздух максимально подготавливается перед поступлением в комнату и разносится вентиляторами в разные помещения по сети воздуховодов. Исключение — индивидуальный приток должен обслуживать кухню, гараж, с/у, ванную.

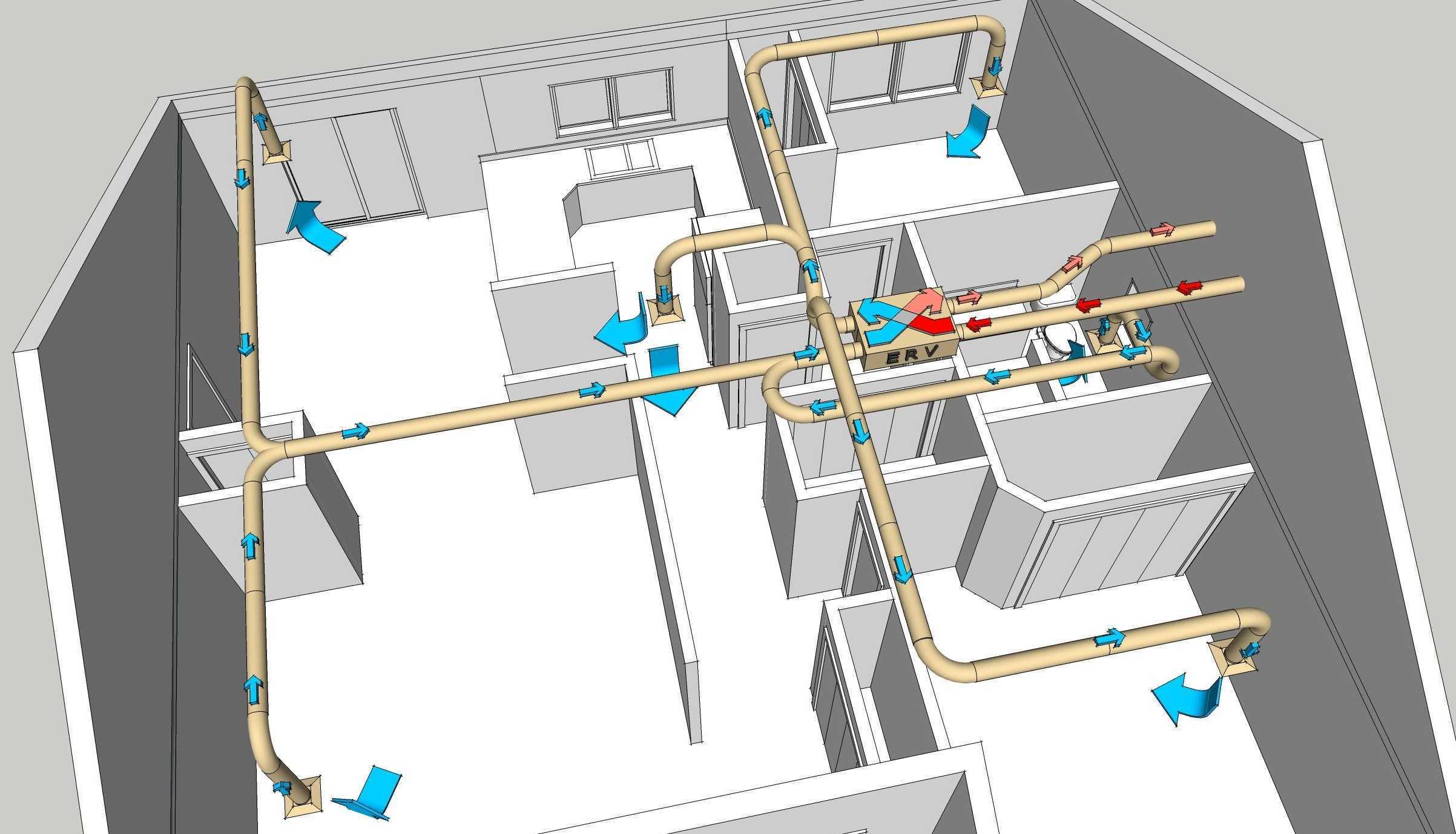

Рис. 4 — Механическая вентиляция частного дома

Какую систему вентиляции выбрать?

Комфортный для домочадцев микроклимат обуславливается температурой и скоростью поступающего свежего воздуха. Чем меньше скорость воздушных потоков, тем комфортнее условия.

Из этого следует вывод: естественная вентиляция наиболее предпочтительнее для создания благоприятного микроклимата.

Естественная вентиляция в частном доме своими руками возможна в тех случаях, когда:
— домовладение находится в экологически чистом районе;
— для строительства использовались следующие материалы: саман, шлакоблок, дерево, кирпич, керамзитобетон.

Преимущества естественной вентиляции:
— не требуется установка дополнительного оборудования;
— энергонезависимая, отсутствует необходимость технического обслуживания;
— бесшумность работы.

Недостатки:
— недостаточный обмен воздуха, грозящий образованием конденсата и плесени;
— невозможность регулировать воздухообмен.

Зачастую случается так, что обустройство естественной вентиляции невозможно по тем или иным причинам. Например, если частный дом расположен в районе с загрязнённым выхлопными газами воздухом. Для того, чтобы естественный воздухообмен нормально функционировал, отдушина должна иметь достаточно большой диаметр, обеспечить который не всегда возможно. В таких случаях следует использовать механическую систему вентиляции, которая также уместна, если домовладение будет строиться из сотопанелей, 3d панелей, сендвич-панелей и других воздухонепроницаемых материалов.

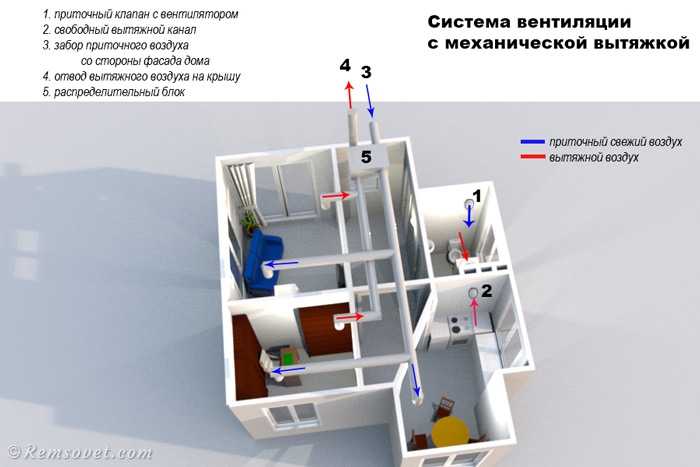

Схема с механическим побуждением

Преимущества механической вентиляции в доме:
— не зависит от погодных условий;
— возможность подачи доведённого до комфортной температуры воздуха;
— возможность увлажнения и очищения воздушных масс с помощью устанавливаемых в систему вентиляции фильтров;
— регулирование воздухообмена.

Недостатки:
— необходимость регулярного техобслуживания;
— зависимость от электроэнергии;
— затраты на покупку и монтаж вентиляции в частном доме.

Как дешево повысить эффективность вентиляции в доме?

Самый простой и дешевый способ – установить вытяжные вентиляторы в вентиляционные каналы. Они могут управляться вручную или автоматически (например, могут реагировать на включение света или движение в комнате). Приток воздуха в этом случае осуществляется так же, как и в гравитационных системах вентиляции – через диффузоры. Вентиляторы обычно помещают на кухне, в ванной комнате и туалете, или там, где есть запахи и влага, которые должны быть удалены как можно скорее.

Использование вентилятора обеспечивает эффективную вентиляцию дома в теплые летние дни, но он имеет и недостатки:

дополнительные расходы, связанные с потреблением электроэнергии этими устройствами;
еще одним недостатком является шум, который они производят, его можно избежать, если установить вентиляторы в конце отводящего канала на крыше.

Рекуператор

Рекуператор – это специальный механизм, позволяющий передавать тепло из вытяжных воздушных масс в приточные. При этом потоки не смешиваются между собой, и отработанный воздух не загрязняет поступающие воздушные массы. В холодное время года рекуператор позволяет осуществлять «бесплатный» нагрев приточного воздуха за счет вытяжного. Процесс рекуперации происходит в специальных теплообменниках. По типу рекуператоры бывают роторные и пластинчатые. Роторные обладают наибольшей эффективностью и представляют собой по форме колесо, расположенное между двумя потоками воздуха. Пластинчатые рекуператоры содержат пластинчатый теплообменник, в котором по каналам движутся приточные и вытяжные потоки. При очевидных плюсах рекуператоры обладают и минусами: они увеличивают стоимость и габариты вентиляционной установки.

Вентиляция различных помещений дома на примерах

Не существует единственной универсальной схемы вентиляции. Разные помещения дома требуют разных решений. Эти обобщенные примеры помогут вам понять основные принципы и применить их в своем доме.

Схема работы приточно-вытяжной вентиляции дома

Жилые комнаты

Свежий воздух поступает в жилые комнаты через открытые окна или форточки, а в холодное время года через каналы приточной вентиляции в наружных стенах и оконных рамах. Каналы оснащаются приточными клапанами, рекуператорами или бризерами. Поступающий с улицы воздух вытесняется в коридор через дверной проем. Дверь должна пропускать воздух даже в закрытом положении. Обычно для этого достаточно щели между дверным полотном и полом шириной около 1 см.

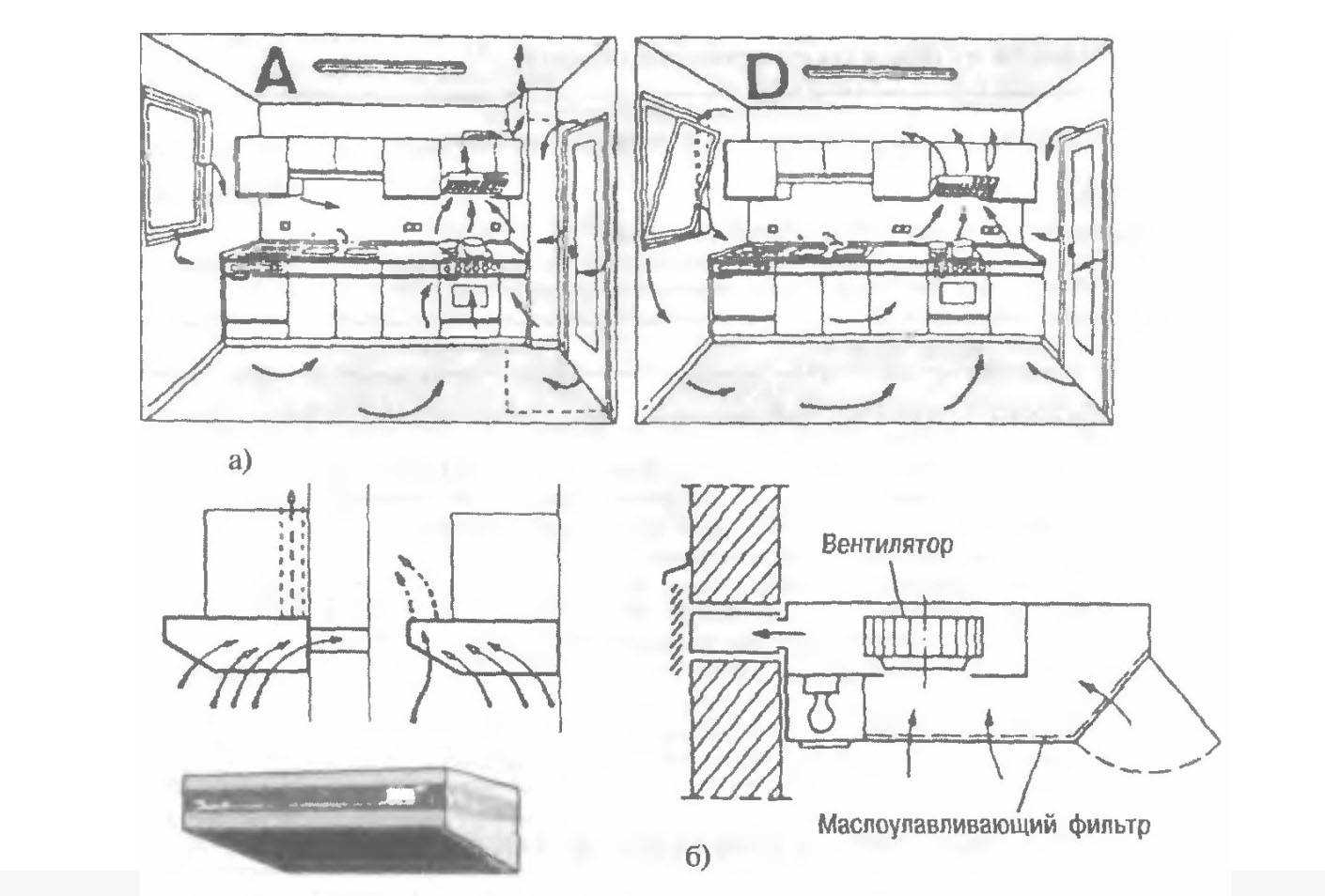

Кухня

В процессе приготовления пищи в воздух выделяются запахи и водяной пар. Поэтому кухня обязательно оборудуется вытяжкой, расположенной над газовой или электрической плитой. Вытяжка подключается к вытяжному вентиляционному каналу и включается по мере необходимости.

Эффективность вытяжки зависит от конструктивного исполнения и высоты установки над кухонной плитой. К сожалению, эффективность бытовых вытяжек не превышает 70%. Это значит, что более трети образующихся над плитой газов вытяжкой не улавливаются и поступают в воздух кухни. Поэтому, кроме вытяжки, в кухне обязательно оборудуется вытяжная вентиляция. И, разумеется, в кухне должна быть приточная вентиляция, без которой вытяжная не сможет нормально функционировать.

Ванная и туалет

Ванная — помещение с повышенной влажностью. Кроме того, уровень влажности очень сильно меняется: от нормальной до 100% в то время, когда ванной кто-то пользуется. Вентиляция должна за короткое время удалять избыточную влажность.

Вытяжная вентиляция санузла

Вот почему в вентиляцию ванной часто устанавливается дополнительный вентилятор, который включают по мере необходимости. Существуют также более дорогие автоматические вентиляторы, включающиеся по сигналам датчика влажности.

Не следует впадать в крайность — слишком интенсивная вентиляция в ванной тоже не нужна. Она будет откачивать теплый воздух и пользоваться ванной будет некомфортно.

Специальная приточная вентиляция в санузлах обычно не оборудуется. Ее роль выполняет щель между дверным полотном и полом шириной 2 см. Также в нижней части дверного полотна можно установить специальную вентиляционную решетку, через которую воздух из коридора поступает внутрь ванной и туалета.

Неприятные запахи в санузле могут появляться из-за ошибок в проектировании канализационной системы. Внутренняя полость канализации отделяется от помещения гидрозатворами. Понижение давления в полости канализации приводит к тому, что вода из гидрозатвора уходит и в помещение начинают проникать неприятные запахи из канализации. Для нормальной работы гидрозатвора канализация должна сообщаться с атмосферой — верхний конец канализационного стояка выводится на крышу.

Канализационный стояк сообщается с атмосферой

Бойлерные и котельные

Технические помещения оборудуются вентиляцией особенно тщательно. Для горения газа в котле требуется достаточное количество воздуха, в свою очередь, продукты горения должны полностью выводиться за пределы дома. В руководстве по эксплуатации котла указаны все требования к вентиляции — на них нужно опираться в первую очередь. Не следует смешивать дымоходы и вентиляцию. Они различаются конструктивно и используемыми материалами.

Дымоход соединяется непосредственно с котлом

Цокольные этажи и подвалы

Вентиляция этих помещений предотвращает образование конденсата, разрушающего строительные материалы. Кроме того, из грунта может выделяться опасный для здоровья человека и животных радиоактивный газ радон. Он значительно тяжелее воздуха и поэтому скапливается в подвалах и цокольных этажах.

Как правило, в цоколе или подвале предусматриваются специальные вентиляционные отверстия. Желательно, чтобы приточные вентиляционные отверстия были оборудованы воздухозаборниками, поднятыми выше уровня снегового покрова. Благодаря этому вентиляция сможет эффективно функционировать и зимой.

Как сделать вентиляцию в уже построенном частном доме. Вентиляция в доме: требования и принципы устройства

Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией

Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

Устройство вентиляции в помещениях

Во всех помещениях, в которых отсутствуют окна, — гардеробной, кладовой, хозяйственной части дома — нужно разместить каналы естественной вентиляции, заканчивающиеся вентиляционными решетками. Решетки следует устанавливать в верхней части помещения так, чтобы их верхний край находился не менее чем в 15 см от потолка. Если их расположить ниже, они не будут эффективно функционировать — в верхней части помещения, под потолком, будет собираться наиболее теплый и загрязненный воздух, вместо того чтобы отводиться через вытяжные вентиляционные каналы.

Приток воздуха должен происходить через щель между внутренней дверью, ведущей в помещение, и полом или через специальные отверстия в нижней части двери. В противном случае в таком помещении вследствие повышенной влажности и застоя воздуха могут возникнуть плесень и грибок.

Внутренние двери должны обеспечивать свободное движение воздуха между помещениями, даже когда они закрыты. Воздух должен проходить из помещений, где воздух менее загрязнен (комнаты), через помещения с более загрязненным воздухом (кухня, ванная, туалет), а оттуда выводиться по вентиляционным каналам. Для этого под дверями следует оставить щель или установить в них специальные решетки. Площадь отверстия в межкомнатных дверях должна составлять около 80 см2, а в дверях, ведущих на кухню или в ванную, — 200 см2. Но если воздух на пути к вентиляционной решетке проходит через две двери, сопротивление ему может быть очень сильным. Поэтому, если какое-либо помещение отделено от помещения с вентиляционным каналом (кухня, ванная, туалет) более чем двумя дверями, необходимо сделать в нем отдельный вентиляционный канал.

Установка вентилятора в ванной тоже не является хорошим решением. Зимой, по причине повышенной влажности воздуха в ванной, вентилятор может заиндеветь. Кроме того, поступающий извне холодный воздух охлаждает помещение. Лучше обеспечить приток воздуха в ванную косвенным путем — через отверстия или решетки в двери, отделяющей ее от смежных помещений.

Следует учесть, что подсоединение двух помещений к одному вентиляционному каналу будет вызывать вместо проветривания перемещение воздуха между комнатами. Такое решение особенно некомфортно, если оно касается смежных санитарно-гигиенических помещений (например, ванной и туалета). Объединение помещений одним каналом также будет способствовать ухудшению шумоизоляции.

Если на кухне есть только один вентиляционный канал и к нему подсоединена механическая вытяжка, это может привести к нарушению работы всей вентиляции. Когда вытяжка не включена, естественное движение воздуха будет затруднено или совсем невозможно. Значит, лучше сделать два отдельных вентиляционных канала: один — для подсоединения кухонной вытяжки, другой — для естественной вентиляции.

В комнате, где есть камин (как с открытой топкой, так и оснащенный каминным вкладышем), из соображений безопасности и комфорта следует построить отдельный вентиляционный канал. Во время работы камин потребляет значительное количество воздуха для горения. Если воздух будет поступать из помещения, то взамен должен поступать свежий воздух извне.

Часто (если окна герметичные) он поступает самым простым путем — через вентиляционные каналы. В этом случае может произойти засасывание дыма из выходного отверстия дымового канала или неприятных запахов из выведенных над крышей вентиляционных отверстий канализации. Поэтому лучше всего подвести воздух извне непосредственно в камин через утепленную трубу, проложенную под полом.

Требования к вентиляции – нормы расхода воздуха

Скорость, с которой воздух сменяется в помещении, называется кратностью воздухообмена. Для расчета правильной вентиляции сменяемость воздуха принято определять относительно одного часа. Например, однократный воздухообмен предполагает смену воздуха в помещении всего один раз в течение часа. Это означает, что в помещении объемом 200 м3 должна проводиться подача воздуха объемом 200 м3 в течение часа и вытяжка воздуха 200 м3/ч. Таким образом, расход воздуха для приточно-вытяжной вентиляции будет составлять 200 м3/ч. Расчет воздухообмена в помещении производится специалистами на основе установленных норм, количества проживающих и удаления вредностей из воздуха. Если воздухообмен рассчитывается относительно количества человек, находящихся в помещении, то учитываются установленные нормы в размере 30 м3/ч на одного человека. Расход воздуха для жилых помещений во многом зависит от функционального назначения этих помещений. Так, например, жилая комната предполагает поступление воздуха объемом не менее 3 м3/ч.

Составляющие технологии естественной вентиляции

Перед тем, как сделать естественную вентиляцию в частном доме своими руками, требуется определиться с характеристиками и числом приточных и вытяжных элементов, разобраться в способе и местах правильной установки данных приборов.

Система естественной вентиляции конструируется из вертикальных вытяжных труб (могут быть внутренними или наружными), приборов, обеспечивающих приток наружного воздуха и горизонтальных обменных воздуховодов.

Для корректной установки устройств, расчет норм вентиляции необходимо проводить для каждого помещения в здании.

Приточные клапаны

Для обеспечения подачи наружного воздуха в помещение используются приточные клапаны. Выбор конструкции приточного оборудования зависит от потребностей помещения. Число приборов и их производительность определяется исходя из расчетов.

Размещение приборов, обеспечивающих приток, рекомендуют выполнять на высоте 1800-2000 мм от пола. При монтаже оборудования необходимо предусмотреть небольшой наклон клапана внутри стены. Наружный конец клапана должен быть ниже, чем внутренний. Такое расположение позволит защитить помещение от попадания осадков внутрь.

Оптимальное положение приточного клапана.

Вытяжные каналы

В качестве воздуховодов в индивидуальных строениях используют специальные пустотные шлакоблоки или пластиковые трубы. Для регулирования процесса удаления отработанного воздуха используют следующие приспособления:

Регулируемые жалюзийные решетки, позволяющие уменьшать или увеличивать площадь вытяжного окна;
Дефлекторы. Данный прибор, установленный на верхушке вентиляционного канала, позволяет увеличить мощность тяги;
Усилители тяги. Имеет более сложную, зонтичную конструкцию, но выполняет туже функцию, что и дефлектор.

Дефлектор.

Вентиляционные каналы

Вентиляционные каналы устраивают для удаления использованного воздуха из помещений с повышенной влажностью или помещений специального назначения. Несколько вентиляционных каналов объединяют в одной выводной шахте.

Вентиляционные каналы располагают по внутренним стенам. При прокладке каналов следует предусмотреть беспрепятственное прохождение строительных конструкций (перекрытий, стропил), чтобы не нарушать вертикальность воздуховода.

Схема вентиляции частого дома

Сеть для распределения воздуха состоит из труб, фасонных изделий (поворотных элементов, разветвителей, переходников), распределяющих устройств (диффузоров, решеток). На ее основании можно определить:

рабочее давление вентилятора — оно зависит от технических параметров агрегата, типа и диаметра воздуховодов, числа поворотных и соединительных элементов, используемых распределителей воздуха. Чем длиннее магистраль и больше на ней разных соединителей, поворотов, переходников, тем большее давление должен создавать вентилятор;
скорость передвижения воздушных масс — зависит от диаметра магистралей. Для жилых домов это 2,5-4 м/с;
уровень шума — зависит от сечения магистралей и скорости передвижения по ним воздуха. Тихую работу вентсистемы обеспечат трубы большого диаметра. Если установить их нет возможности, используют магистрали сечение 160-250 мм, оснащенных распределительными решетками 20х20, или 20х30 см.

Согласно межгосударственному стандарту (ГОСТ 21.602-2003), на схеме должны быть отображены все элементы вентиляционной системы. Они обозначаются определенными символами и подписываются.

Схема вентиляционной системы

В данном документе также содержатся ссылки на другие нормативные акты, регламентирующие графическое обозначение направления воздуха в системе вентиляции, ее составляющих элементов (вентиляторов, труб).

Трубы

Чтобы проживание в коттедже было комфортным и безопасным для человека, необходимо организовать его вентилирование. Это не только обеспечит благоприятный микроклимат, но и продлит эксплуатационный срок самого сооружения. Существует несколько видов обустройства воздухообмена в помещениях. Выбор конкретной системы зависит от площади, конструктивных особенностей дома, количества проживающих в нем людей, бюджета. Чтобы она работала эффективно, ее планирование и монтаж лучше поручить профессионалам, имеющим опыт работы в данной сфере.
